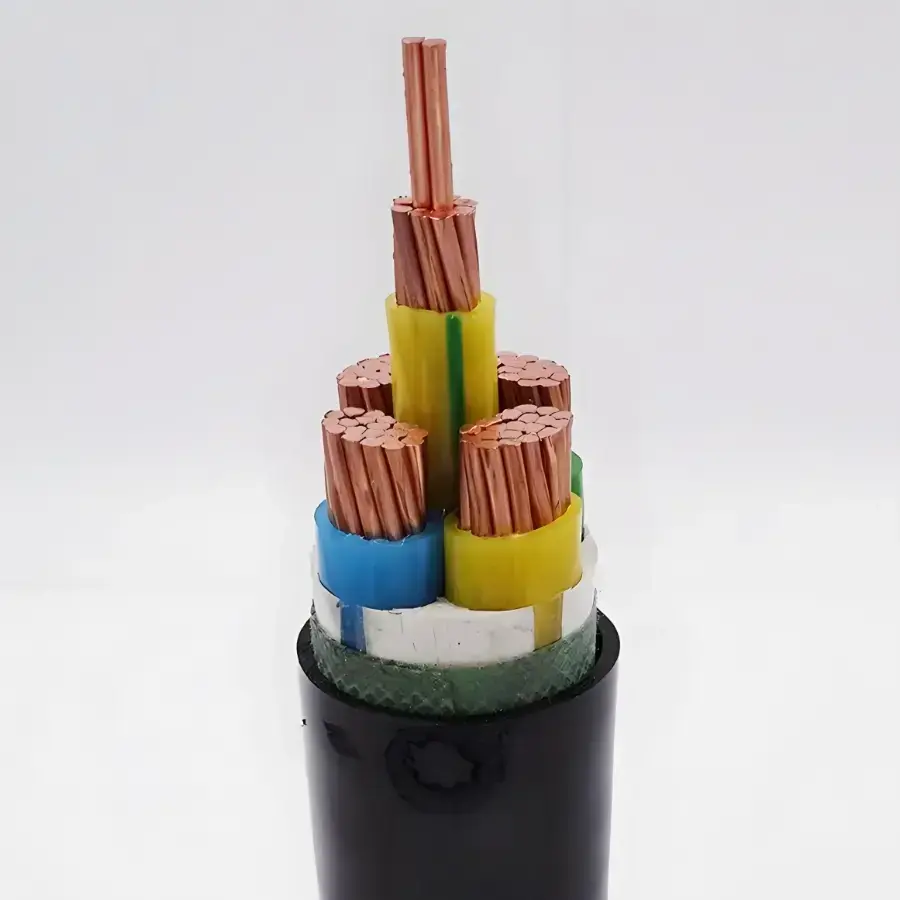

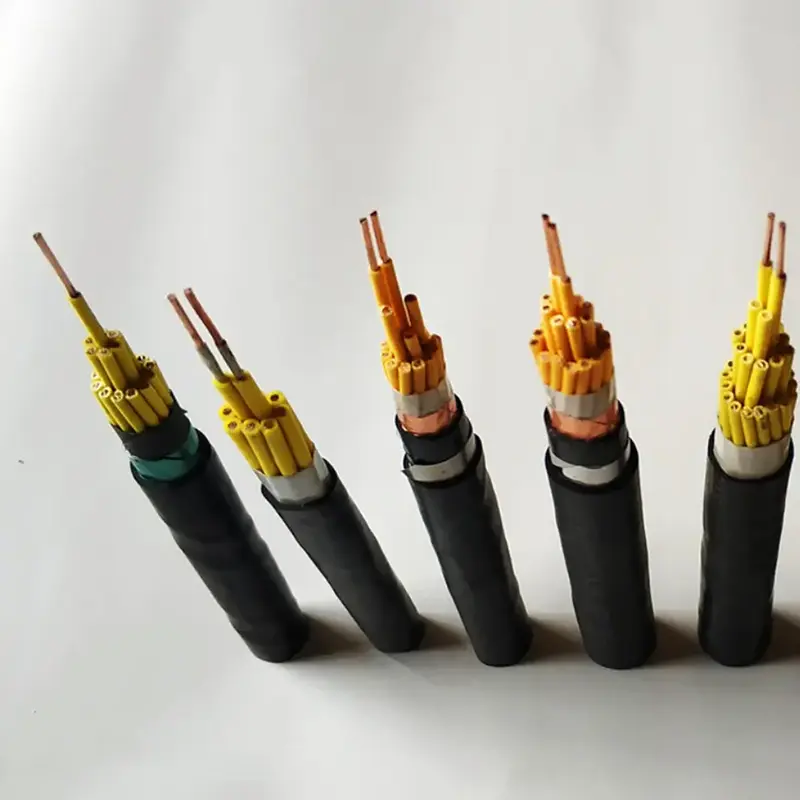

สายเคเบิลควบคุมทองแดงทนไฟ XLPE

รุ่นผลิตภัณฑ์: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 ฯลฯ

ในระบบป้องกันอัคคีภัยและระบบควบคุมฉุกเฉิน สายเคเบิลควบคุมจะต้องส่งสัญญาณไฟฟ้าต่อไปเมื่อสัมผัสกับความร้อนหรือไฟที่ผิดปกติ สายเคเบิลควบคุมทองแดงทนไฟ XLPE มีไว้สำหรับวงจรแรงดันต่ำเหล่านี้ ครอบคลุมการกำหนดค่าสำหรับการกำหนดเส้นทางในอาคาร การเดินสายสัญญาณแบบมีฉนวนหุ้ม และการติดตั้งที่มีการป้องกันทางกลไก กลุ่มผลิตภัณฑ์ประกอบด้วยโครงสร้างที่ไม่มีเกราะ มีเกราะป้องกัน และหุ้มเกราะเพื่อให้เข้ากับสภาพการวางไข่ที่แตกต่างกัน

สายเคเบิลประกอบด้วยตัวนำทองแดง ฉนวน XLPE และโครงสร้างทนไฟด้วยเทปไมก้าสังเคราะห์ 2 ชั้น ข้อมูลทางเทคนิคที่ให้มาระบุอุณหภูมิการทำงานสูงสุดในระยะยาวที่ 90°C สำหรับฉนวน XLPE สามารถเลือกจำนวนแกน ส่วนตัดขวางของตัวนำ การป้องกันและการหุ้มเกราะได้ตามวงจรควบคุม การเชื่อมต่ออุปกรณ์ และวิธีการติดตั้ง

ข้อมูลจำเพาะของผลิตภัณฑ์ ขนาด และตารางพารามิเตอร์ทางเทคนิค

ประสิทธิภาพการก่อสร้างและทนไฟ

ตัวนำทองแดงที่มีความบริสุทธิ์สูง

ข้อมูลจำเพาะที่ให้มาระบุทองแดงไร้ออกซิเจนที่มีความบริสุทธิ์สูง 99.99% เป็นวัสดุตัวนำ ตัวนำโซลิดคลาส 1 ได้รับการระบุไว้สำหรับ N-KYJV ในขณะที่การกำหนดค่าตัวนำแบบยืดหยุ่นมีให้สำหรับรุ่นที่ยืดหยุ่นที่สอดคล้องกัน ภาพตัดขวางตั้งแต่ 0.75 ถึง 6 มม.² และปริมาณแกนตั้งแต่ 2 ถึง 61 อยู่ในรายการ ช่วยให้การกำหนดค่าสายเคเบิลจับคู่กับโครงร่างวงจรควบคุมที่แตกต่างกันได้

ฉนวน XLPE

โพลีเอทิลีนแบบ cross-linked XLPE เป็นชั้นฉนวนหลัก ข้อมูลทางเทคนิคระบุอุณหภูมิการทำงานสูงสุดในระยะยาวที่ 90°C และความทนทานต่อการโอเวอร์โหลดในระยะสั้นที่ 130°C ควรพิจารณาช่วงอุณหภูมินี้ร่วมกับโหลดของตัวนำ สภาวะแวดล้อม และสภาพแวดล้อมการติดตั้งจริงเมื่อเลือกสายเคเบิล

โครงสร้างทนไฟไมกาสองชั้น

ชั้นทนไฟประกอบด้วยการพันด้วยเทปไมก้าสังเคราะห์ 2 ชั้น ตามข้อกำหนดที่ให้มา สายเคเบิลสามารถจ่ายไฟได้เป็นเวลา 90 นาที ภายใต้อุณหภูมิเปิดไฟไม่ต่ำกว่า 830°C ชั้นทนไฟจึงเป็นส่วนสำคัญของโครงสร้างสายเคเบิลสำหรับการควบคุมเหตุฉุกเฉินและวงจรสัญญาณที่มีการระบุการทำงานของวงจรอย่างต่อเนื่อง

เปลือกนอกไม่ลามไฟ

เปลือกด้านนอกระบุว่าเป็นโพลีโอเลฟินที่ทนไฟ นอกเหนือจากการปกป้องโครงสร้างสายเคเบิลภายในระหว่างการติดตั้งและการบริการแล้ว ปลอกยังมีจุดมุ่งหมายเพื่อจำกัดการแพร่กระจายของเปลวไฟภายใต้สภาวะประสิทธิภาพการยิงที่ระบุไว้

รุ่นสำหรับเงื่อนไขการติดตั้งที่แตกต่างกัน

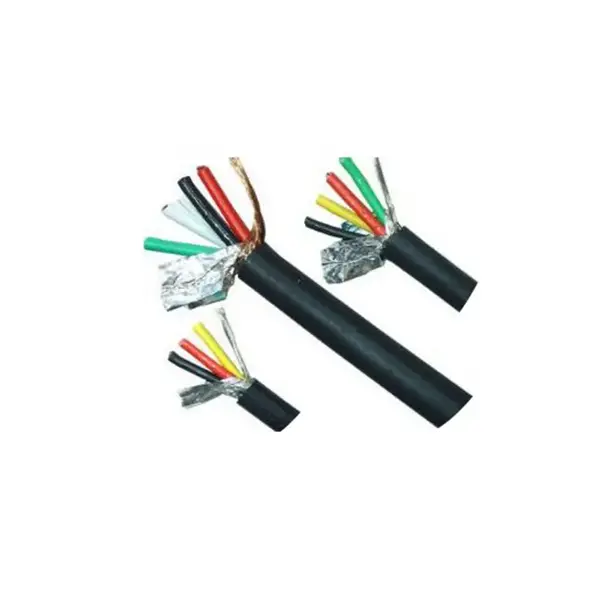

โครงสร้าง NH-KYJY/NH-KYJYR ที่ไม่มีการหุ้มเกราะมีรัศมีการโค้งงอขั้นต่ำ 6 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล และสามารถใช้สำหรับถาดสายเคเบิล ท่อร้อยสายภายใน และร่องลึกของสายเคเบิล ในกรณีที่มีการรบกวนทางแม่เหล็กไฟฟ้า การกำหนดค่า NH-KYJYP ที่มีการป้องกันจะให้การป้องกันแบบถักทองแดงโดยมีความครอบคลุมตามที่ระบุอย่างน้อย 80%

สำหรับเส้นทางที่ต้องเผชิญกับแรงดันเชิงกลหรือการติดตั้งใต้ดิน N-KYJV22 และ N-KYJY23 จะถูกระบุด้วยเกราะเทปเหล็กสองชั้นและรัศมีการโค้งงอขั้นต่ำ 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล วิธีการติดตั้ง การสัมผัสทางกล สภาพการฝัง และระดับการป้องกันที่จำเป็นควรได้รับการยืนยันก่อนเลือกโครงสร้างหุ้มเกราะ

ตำแหน่งที่ใช้สายเคเบิล

ระบบป้องกันอัคคีภัย

วงจรควบคุมและส่งสัญญาณสำหรับสัญญาณเตือนไฟไหม้ ปั๊มสปริงเกอร์ พัดลมดูดควัน บานประตูหนีไฟ และไฟฉุกเฉิน สามารถใช้สายเคเบิลได้ โดยที่ค่าความต้านทานไฟและพารามิเตอร์ทางไฟฟ้าที่ต้องการตรงกับข้อกำหนดของโครงการ

สิ่งอำนวยความสะดวกใต้ดินและสิ่งอำนวยความสะดวกแบบปิด

อุโมงค์ ทางเดินสาธารณูปโภคที่ครอบคลุม พื้นที่จอดรถใต้ดิน และพื้นที่ปิดล้อมอื่นๆ อาจต้องใช้สายไฟควบคุมการทนไฟสำหรับอุปกรณ์ฉุกเฉินและระบบเชื่อมโยงป้องกันอัคคีภัย

สิ่งอำนวยความสะดวกด้านพลังงานใหม่

สถานีไฟฟ้าโซลาร์เซลล์ ห้องอุปกรณ์เก็บพลังงาน และโครงสร้างพื้นฐานการชาร์จอาจเกี่ยวข้องกับวงจรควบคุมฉุกเฉิน ซึ่งต้องพิจารณาอุณหภูมิ ประสิทธิภาพการยิง และเงื่อนไขการติดตั้งร่วมกัน

อาคารสาธารณะและอาคารที่มีผู้เข้าพักสูง

โรงพยาบาล โรงเรียน ห้างสรรพสินค้า สนามบิน และอาคารสำนักงานอาจต้องใช้วงจรควบคุมการทนไฟสำหรับระบบฉุกเฉินและอุปกรณ์บริการอาคาร

สิ่งอำนวยความสะดวกทางอุตสาหกรรม

โรงงานโลหะวิทยา เคมี และอุตสาหกรรมอื่นๆ สามารถใช้สายไฟควบคุมทนไฟสำหรับการปิดอุปกรณ์ สัญญาณเตือน การระบายอากาศฉุกเฉิน และฟังก์ชันการควบคุมที่เกี่ยวข้อง โดยขึ้นอยู่กับข้อกำหนดของโครงการที่เกี่ยวข้อง

ส่งออกอุปกรณ์ไฟฟ้า

สายเคเบิลสามารถระบุให้เป็นส่วนหนึ่งของอุปกรณ์ระบบเครื่องกลไฟฟ้าหรือระบบป้องกันอัคคีภัยที่มีไว้สำหรับโครงการในต่างประเทศ โดยมีมาตรฐานที่กำหนด เอกสารการทดสอบ และบรรจุภัณฑ์ที่ได้รับการยืนยันตามตลาดปลายทาง

ข้อพิจารณาในการตรวจสอบทางเทคนิคและการจัดซื้อจัดจ้าง

สำหรับสายเคเบิลควบคุมทนไฟ การตรวจสอบควรครอบคลุมมากกว่าวัสดุตัวนำ หน้าตัดของตัวนำ ปริมาณแกน ความต้านทานของฉนวน ผลแรงดันไฟฟ้า ชั้นทนไฟ วัสดุเปลือก และเงื่อนไขการติดตั้งที่เกี่ยวข้องทั้งหมดควรสอดคล้องกับข้อกำหนดของโครงการ

ข้อมูลที่ให้มาจะระบุ 3000V/5 นาที สำหรับการทดสอบการทนต่อแรงดันไฟฟ้าของผลิตภัณฑ์สำเร็จรูป และความต้านทานของฉนวนอย่างน้อย 1000 MΩ·km ที่ 20°C สำหรับการจัดซื้อโครงการ รายงานผลการทดสอบ เอกสารการรับรอง และมาตรฐานตลาดปลายทางที่เกี่ยวข้องควรได้รับการยืนยันโดยเทียบกับรุ่นเคเบิลที่แน่นอน แทนที่จะเป็นหมวดหมู่ผลิตภัณฑ์โดยรวม

สำหรับคำสั่งส่งออก สามารถจัดเรียงบรรจุภัณฑ์ด้วยการห่อฟิล์มพลาสติกและม้วนพลาสติกหรือไม้รมยาตามข้อกำหนดที่ให้มา การระบุแกน ความยาวในการส่งมอบ และข้อกำหนดใดๆ สำหรับการป้องกัน การหุ้มเกราะ หรือโครงสร้างที่ปราศจากฮาโลเจนที่มีควันต่ำ ควรรวมอยู่ในข้อกำหนดเฉพาะของการสั่งซื้อ

วิธีระบุสายเคเบิลสำหรับโปรเจ็กต์

ขั้นแรกให้ยืนยันแรงดันไฟฟ้าของวงจรควบคุมและระดับประสิทธิภาพการยิงที่ต้องการ จากนั้นกำหนดหน้าตัดของตัวนำและจำนวนแกนตามอุปกรณ์ที่เชื่อมต่อและการออกแบบวงจร หากเส้นทางเคเบิลผ่านพื้นที่ที่มีการรบกวนทางแม่เหล็กไฟฟ้า สามารถพิจารณาโครงสร้างที่มีการป้องกันได้ สำหรับเส้นทางการฝังศพโดยตรงหรือการสัมผัสทางกลไก อาจจำเป็นต้องใช้โมเดลหุ้มเกราะ

เส้นทางการติดตั้งยังกำหนดรัศมีการโค้งงอขั้นต่ำด้วย รุ่นที่ไม่มีเกราะต้องมีเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลอย่างน้อย 6 เท่า รุ่นที่มีฉนวนหุ้มอย่างน้อย 8 เท่า และรุ่นหุ้มเกราะที่ระบุไว้อย่างน้อย 12 เท่า สำหรับโครงการที่เกี่ยวข้องกับอุโมงค์ โรงพยาบาล ห้างสรรพสินค้า หรือสถานที่ที่มีผู้เข้าพักสูงอื่นๆ ควรยืนยันการก่อสร้างสายเคเบิลแบบไร้ฮาโลเจนควันต่ำหรือแบบพิเศษอื่นๆ ตามข้อกำหนดในข้อกำหนดของโครงการก่อนสั่งซื้อ

คำถามที่พบบ่อย

1. สายเคเบิลนี้กำหนดมาตรฐานอะไร?

ตารางทางเทคนิคที่ให้มาระบุว่า GB/T 9330 เป็นมาตรฐานที่ใช้บังคับสำหรับผลิตภัณฑ์ สำหรับโครงการในต่างประเทศ มาตรฐานสากล เอกสารการรับรอง และข้อกำหนดในการทดสอบที่จำเป็นควรได้รับการยืนยันตามตลาดปลายทางและโครงสร้างสายเคเบิลที่แน่นอน

2. โครงสร้างกันไฟคืออะไร และวงจรสามารถจ่ายไฟได้นานแค่ไหน?

สายเคเบิลใช้เทปไมก้าสังเคราะห์ 2 ชั้นเป็นชั้นทนไฟ ข้อมูลทางเทคนิคที่ให้มาระบุการให้พลังงานอย่างต่อเนื่องเป็นเวลา 90 นาที ภายใต้อุณหภูมิเปิดไฟไม่ต่ำกว่า 830°C การจำแนกประเภทการทนไฟจริงและเอกสารการทดสอบควรได้รับการตรวจสอบเทียบกับรุ่นที่สั่งซื้อและมาตรฐานโครงการที่เกี่ยวข้อง

3. มีขนาดตัวนำและปริมาณแกนอะไรบ้าง?

หน้าตัดของตัวนำมาตรฐานที่ระบุไว้คือ 0.75, 1.0, 1.5, 2.5, 4 และ 6 มม.² ซีรีย์คอร์มาตรฐานประกอบด้วย 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 และ 61 คอร์ จำนวนแกนพิเศษสามารถพูดคุยได้ตามความต้องการของโครงการ

4. มีแบบมีเกราะและแบบมีเกราะให้เลือกหรือไม่?

ใช่. ชีลด์ NH-KYJYP ได้รับการระบุด้วยชีลด์ถักทองแดงและอัตราการครอบคลุมอย่างน้อย 80% N-KYJV22 และ N-KYJY23 มีรายการเกราะเทปเหล็กสองชั้น ควรเลือกแบบจำลองตามการรบกวนทางแม่เหล็กไฟฟ้า การสัมผัสทางกล และวิธีการติดตั้ง

5. ควรรักษารัศมีการดัดงอใดระหว่างการติดตั้ง?

ตามข้อมูลจำเพาะที่ให้มา NH-KYJY/NH-KYJYR ที่ไม่มีการหุ้มเกราะต้องมีรัศมีการโค้งงอขั้นต่ำ 6 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล NH-KYJYP ที่มีฉนวนหุ้มต้องการอย่างน้อย 8 ครั้ง และ N-KYJV22 หรือ N-KYJY23 ที่หุ้มเกราะต้องการอย่างน้อย 12 ครั้ง

6. ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

โปรดระบุรุ่นที่ต้องการ หน้าตัดของตัวนำ ปริมาณแกน ความยาวสายเคเบิล แรงดันไฟฟ้า วิธีการวาง และสภาพแวดล้อมการติดตั้ง หากจำเป็นต้องมีการป้องกัน เกราะเทปเหล็ก โครงสร้างไร้ฮาโลเจนควันต่ำ ความยาวในการจัดส่งแบบพิเศษ หรือบรรจุภัณฑ์ส่งออก ควรรวมรายละเอียดเหล่านี้ด้วยเพื่อให้สามารถจับคู่ข้อมูลจำเพาะและเอกสารประกอบได้อย่างถูกต้อง
