สายเคเบิลหุ้มฉนวน PVC มักใช้สำหรับการเดินสายไฟในอาคารแบบคงที่ การจ่ายพลังงานภายในอาคาร และการเชื่อมต่อไฟฟ้าสำหรับงานเบา Qiancheng มีการกำหนดค่าหลักสามแบบ: สายทองแดง PVC, สายอะลูมิเนียม PVC และสาย PVC General Flexible Cord โครงสร้างที่เหมาะสมขึ้นอยู่กับวิธีการติดตั้ง วัสดุตัวนำ พื้นที่หน้าตัด อัตราแรงดันไฟฟ้า และสายเคเบิลได้รับการแก้ไขหรือเคลื่อนย้ายบ่อยหรือไม่

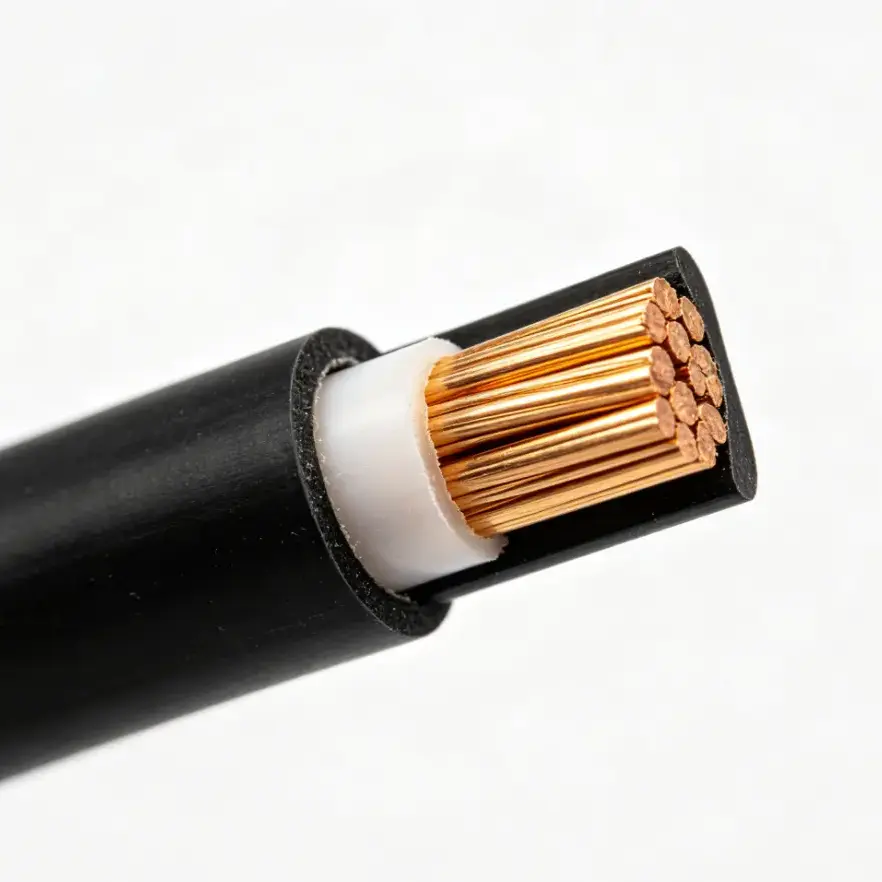

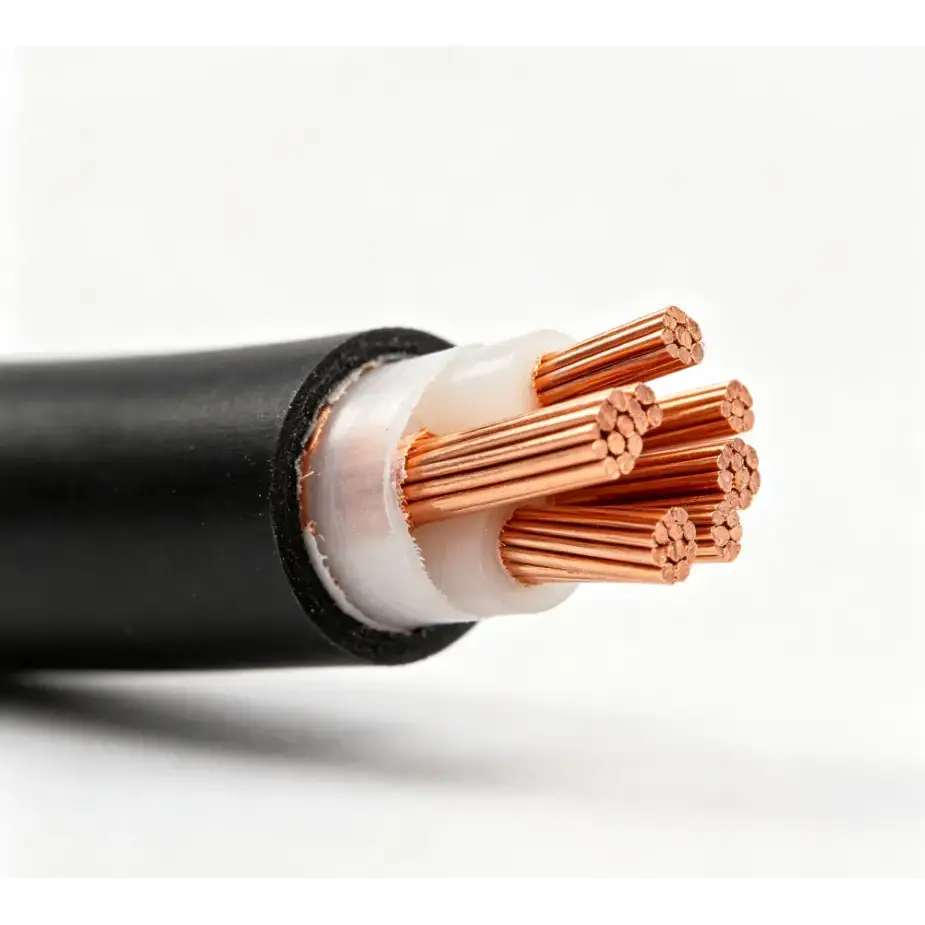

สายทองแดงพีวีซีใช้ตัวนำทองแดงแข็งพร้อมฉนวนพีวีซี และส่วนใหญ่จะใช้สำหรับการเดินสายคงที่ในอาคารที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรม การใช้งานทั่วไป ได้แก่ กล่องกระจายสินค้า วงจรไฟส่องสว่าง และการเชื่อมต่อไฟฟ้าภายในอาคารแบบถาวร

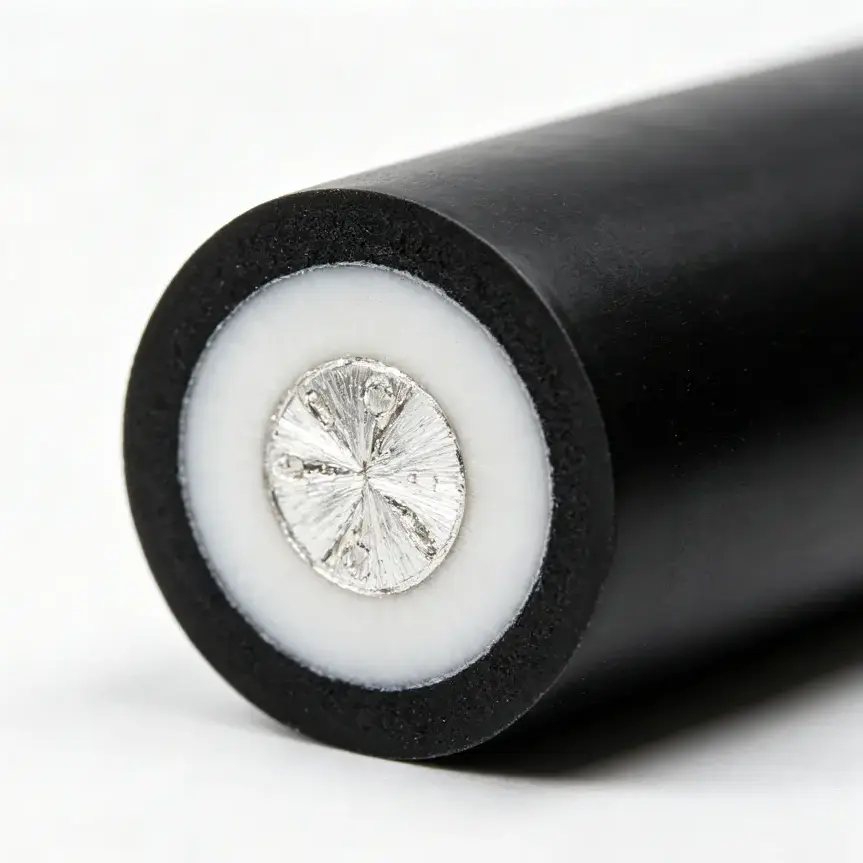

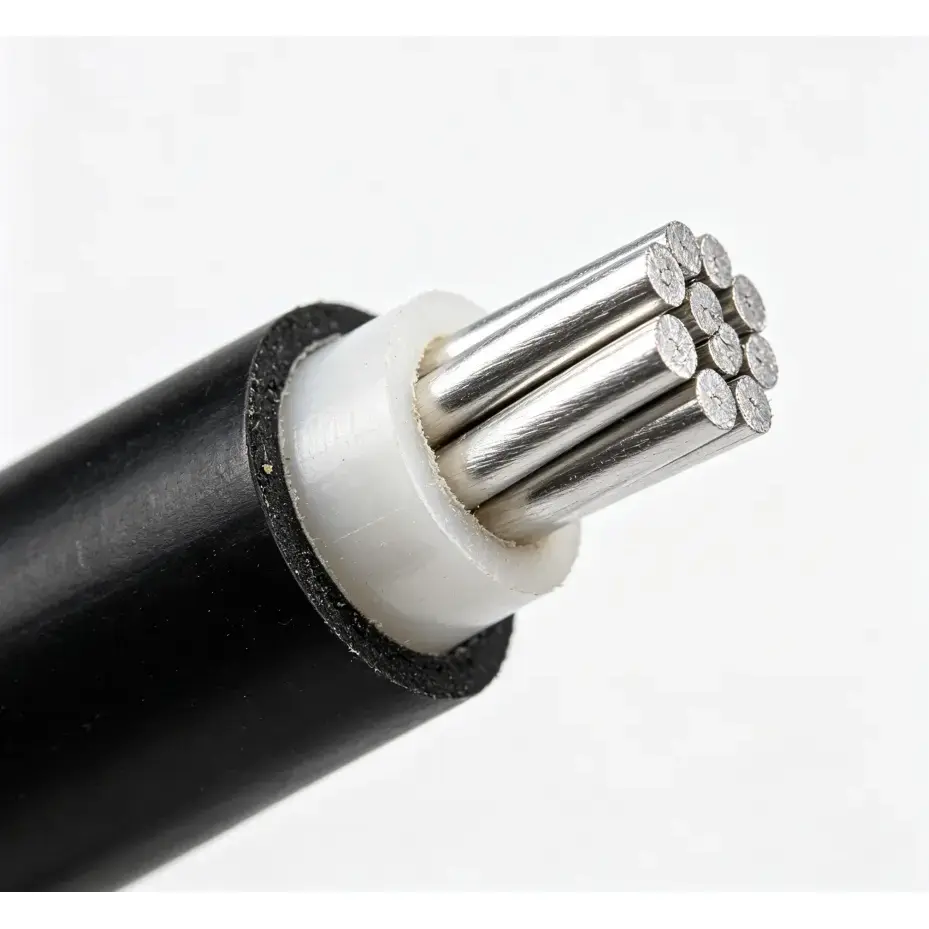

สายอลูมิเนียม PVC ใช้ตัวนำอลูมิเนียมที่เป็นของแข็งพร้อมฉนวนพีวีซี น้ำหนักตัวนำและต้นทุนวัสดุที่ต่ำกว่าสามารถพิจารณาได้สำหรับโครงการเดินสายคงที่ขนาดใหญ่ ควรเลือกขนาดตัวนำไฟฟ้าตามความสามารถในการรองรับกระแสไฟที่ต้องการ เงื่อนไขการติดตั้ง และข้อกำหนดทางไฟฟ้าที่เกี่ยวข้อง
สายไฟพีวีซีทั่วไปแบบยืดหยุ่นใช้ตัวนำทองแดงตีเกลียวละเอียดสำหรับการใช้งานที่สายเคเบิลต้องโค้งงอหรือเคลื่อนที่ระหว่างการใช้งาน โดยทั่วไปจะใช้กับเครื่องใช้ในครัวเรือน อุปกรณ์พกพา การเชื่อมต่อไฟฟ้าชั่วคราว และการใช้งานอื่นๆ ที่ต้องการความยืดหยุ่นมากกว่าสายไฟแบบคงที่
การกำหนดค่าทั้งสามแบบใช้พีวีซีเป็นวัสดุฉนวนหลัก สามารถจัดหาตัวเลือก PVC ทนไฟได้ในกรณีที่ข้อกำหนดการติดตั้งต้องการประสิทธิภาพการหน่วงไฟเพิ่มเติม
| ประเภทสินค้า | ขนาดตัวนำ | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | การก่อสร้าง |
|---|---|---|---|
| สายพีวีซีทองแดง | 1.5/2.5/4/6/10/16/25/35/50/70/95 มม.² | 450/750V | ตัวนำทองแดงแข็ง, แกนเดี่ยว, ไม่มีปลอก, สารหน่วงไฟก็ได้ |
| สายพีวีซีอลูมิเนียม | 2.5/4/6/10/16/25/35/50/70/95มม.² | 450/750V | ตัวนำอลูมิเนียมแข็ง, แกนเดี่ยว, ไม่มีปลอก, สารหน่วงไฟก็ได้ |
| สายไฟพีวีซีทั่วไปแบบยืดหยุ่น | 0.5/0.75/1.0/1.5/2.5/4/6 มม.² | 300/500V, 450/750V | ตัวนำทองแดงแบบหลายเกลียว 2 คอร์/3 คอร์ มีหรือไม่มีปลอก PVC ภายนอก |
ความแตกต่างที่สำคัญคือวัสดุตัวนำ โครงสร้างตัวนำ และวิธีการติดตั้งที่ต้องการ ทองแดงให้ค่าการนำไฟฟ้าที่จำเป็นสำหรับการเดินสายไฟในอาคารจำนวนมาก ในขณะที่อลูมิเนียมถือได้ว่ามีน้ำหนักของตัวนำและต้นทุนวัสดุเป็นปัจจัยสำคัญ สายไฟที่มีความยืดหยุ่นใช้เส้นทองแดงละเอียดหลายเส้นแทนที่จะเป็นตัวนำที่เป็นของแข็ง ทำให้สามารถงอและเคลื่อนที่ซ้ำๆ ระหว่างการทำงานได้
ทางเลือกจึงควรขึ้นอยู่กับวัสดุตัวนำมากกว่าเพียงอย่างเดียว ควรตรวจสอบความต้องการในปัจจุบัน ขนาดสายเคเบิล แรงดันไฟฟ้า จำนวนแกน วิธีการติดตั้ง และข้อกำหนดในพื้นที่ที่เกี่ยวข้องก่อนระบุสายเคเบิล
สายเคเบิลเหล่านี้มักใช้สำหรับวงจรไฟส่องสว่าง วงจรปลั๊กไฟ กล่องกระจายสินค้า และการเดินสายไฟฟ้าคงที่อื่นๆ ในอาคารพักอาศัยและอาคารพาณิชย์
สายไฟคงที่ทองแดงและอะลูมิเนียมสามารถใช้สำหรับการกระจายพลังงานแรงดันต่ำ โดยที่ขนาดตัวนำที่เลือกและอัตราแรงดันไฟฟ้าตรงกับความต้องการของวงจร
สายพีวีซียืดหยุ่นเหมาะสำหรับอุปกรณ์ไฟฟ้าและเครื่องใช้ไฟฟ้าที่อาจเคลื่อนย้าย เปลี่ยนตำแหน่ง หรือดัดงอซ้ำๆ
สายไฟอ่อน PVC แบบหลายเกลียวใช้สำหรับอุปกรณ์ไฟฟ้าในครัวเรือนและอุปกรณ์ไฟฟ้างานเบา อัตราแรงดันไฟฟ้า การกำหนดค่าแกนกลาง และขนาดตัวนำที่เหมาะสมขึ้นอยู่กับอุปกรณ์และวิธีการเชื่อมต่อ
| ผลิตภัณฑ์ | มาตรฐานที่ใช้บังคับ |
|---|---|
| สายไฟคงที่หุ้มฉนวนพีวีซี | IEC 60227-1, IEC 60227-2 |
| สายไฟพีวีซีทั่วไปแบบยืดหยุ่น | IEC 60227-5 |
มาตรฐานที่ใช้บังคับขึ้นอยู่กับโครงสร้างของสายเคเบิลและการใช้งานตามวัตถุประสงค์ ควรตรวจสอบข้อกำหนดของโครงการและข้อกำหนดของตลาดปลายทางเมื่อเลือกแพ็คเกจมาตรฐานหรือใบรับรอง
ก่อนจัดส่ง การตรวจสอบการผลิตอาจรวมถึงการทดสอบความต้านทานของตัวนำ การวัดความหนาของฉนวน และการทดสอบความทนทานต่อไฟฟ้าแรงสูง การตรวจสอบเหล่านี้ช่วยตรวจสอบคุณลักษณะทางไฟฟ้าและขนาดของสายเคเบิลสำเร็จรูปตามข้อกำหนดที่ระบุ
สามารถจัดให้มีการรับรอง CE และรายงานผลการทดสอบที่เกี่ยวข้องจากศูนย์ทดสอบระดับนานาชาติที่ได้รับการยอมรับสำหรับผลิตภัณฑ์และข้อกำหนดเฉพาะที่เกี่ยวข้อง
การเลือกเริ่มต้นด้วยวิธีการติดตั้งและโหลดไฟฟ้า การเดินสายไฟในอาคารแบบคงที่โดยทั่วไปจะใช้โครงสร้างที่เป็นตัวนำไฟฟ้า ในขณะที่การเชื่อมต่ออุปกรณ์ที่ต้องการการเคลื่อนย้ายอาจต้องใช้สายไฟที่มีความยืดหยุ่น ควรเลือกทองแดงหรืออะลูมิเนียมตามค่าการนำไฟฟ้า ขนาดตัวนำ น้ำหนัก ข้อกำหนดของโครงการ และมาตรฐานที่บังคับใช้
ควรยืนยันปัจจัยต่อไปนี้ก่อนสั่งซื้อ:
ภายใต้สภาวะการทำงานปกติและการติดตั้งที่ถูกต้อง ผลิตภัณฑ์สายไฟหุ้มฉนวน PVC อาจมีอายุการใช้งานประมาณ 20-25 ปี ขึ้นอยู่กับอุณหภูมิ โหลดไฟฟ้า สภาพแวดล้อมการติดตั้ง และการบำรุงรักษา Qiancheng ให้การรับประกันคุณภาพ 15 ปีสำหรับผลิตภัณฑ์ที่เกี่ยวข้อง
สำหรับโครงการเฉพาะ ควรยืนยันวัสดุตัวนำ พื้นที่หน้าตัด พิกัดแรงดันไฟฟ้า โครงสร้างสายเคเบิล และมาตรฐานที่เกี่ยวข้องก่อนการผลิตเฉียนเฉิงสามารถให้ข้อมูลจำเพาะของผลิตภัณฑ์ เอกสารการทดสอบ และข้อมูลการรับรองที่สอดคล้องกันตามประเภทสายเคเบิลที่เลือก
