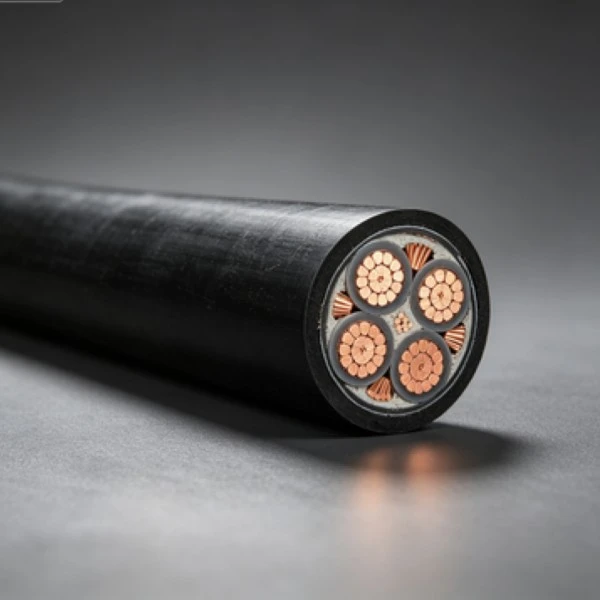

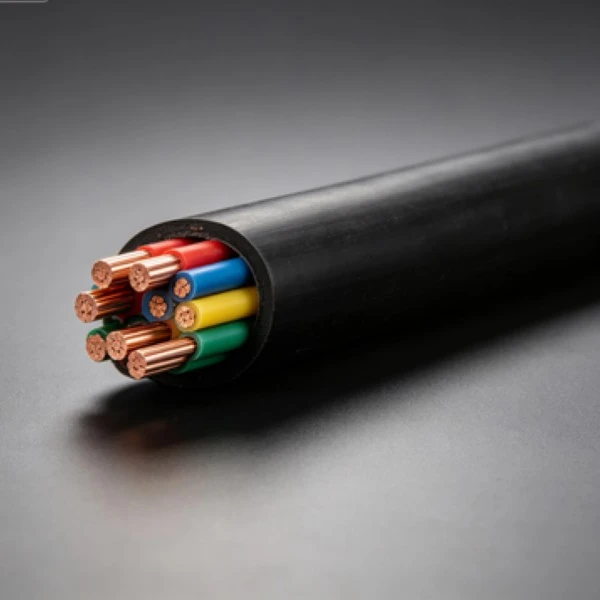

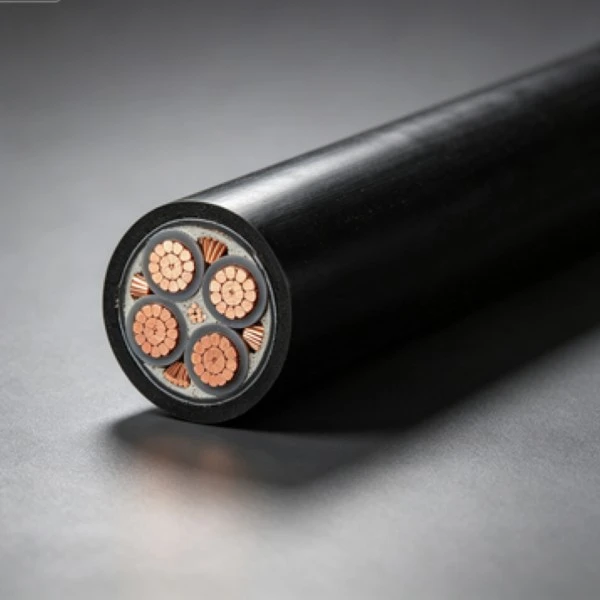

สายไฟแรงดันต่ำทองแดง PVC เป็นโครงสร้างสายไฟแรงดันต่ำโดยใช้ตัวนำทองแดงพร้อมฉนวนพีวีซี Qiancheng ผลิตสายเคเบิลประเภทนี้ในขนาดตัวนำและการกำหนดค่าที่แตกต่างกันสำหรับการกระจายพลังงานในอาคาร การเชื่อมต่ออุปกรณ์ และวงจรแรงดันต่ำคงที่อื่นๆ ควรยืนยันหน้าตัดของตัวนำ วิธีการติดตั้ง ความยาวสายเคเบิล และสภาพแวดล้อมการทำงานก่อนการผลิต
Qiancheng สามารถจัดเตรียมการผลิตตามหน้าตัดตัวนำ ความยาวสายเคเบิล ปริมาณ และโครงสร้างสายเคเบิลที่ต้องการ ขนาดตัวนำทั่วไปครอบคลุมการใช้งานตั้งแต่วงจรย่อยขนาดเล็กไปจนถึงการกระจายแรงดันไฟฟ้าต่ำกระแสสูง สำหรับคำสั่งซื้อโครงการ สามารถยืนยันข้อกำหนด บรรจุภัณฑ์ การทำเครื่องหมายของปลอก และข้อกำหนดในการจัดส่งก่อนการผลิตได้
สามารถเลือกข้อมูลจำเพาะที่มีได้ตามขนาดตัวนำและเงื่อนไขการติดตั้งที่ต้องการ สามารถพูดคุยเรื่องการจัดหาแหล่งจ่ายตามความยาวตัดและการระบุปลอกสำหรับโครงการที่ต้องการความยาวสายเคเบิลหรือข้อมูลการระบุเฉพาะ

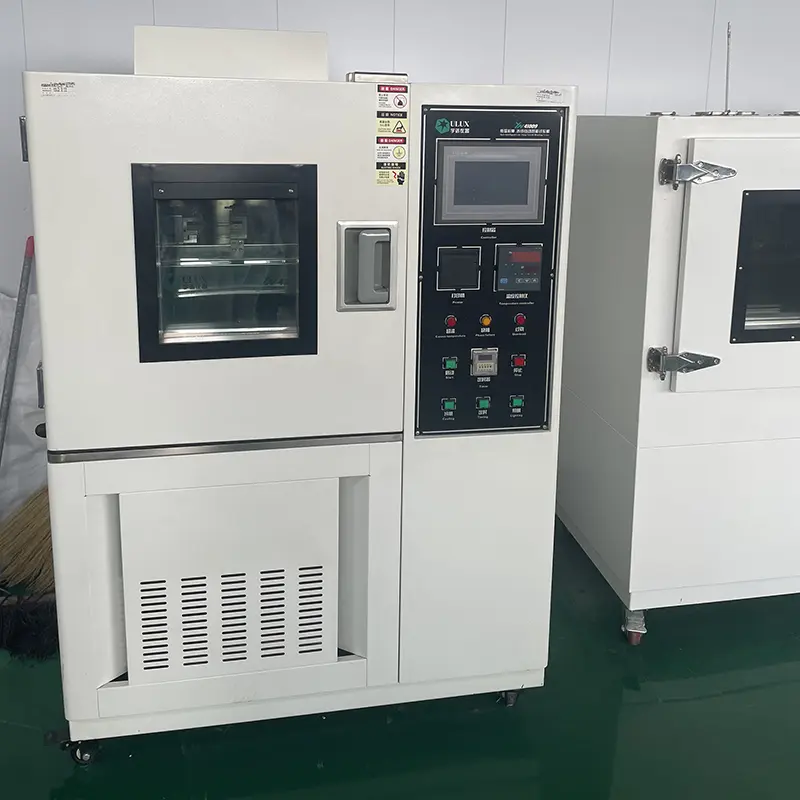

สายไฟที่ทำเสร็จแล้วสามารถตรวจสอบความต้านทานของตัวนำ สภาพของฉนวน ความสม่ำเสมอของขนาด และข้อกำหนดอื่นๆ ที่บังคับใช้ได้ บันทึกการตรวจสอบและเอกสารทางเทคนิคสามารถจัดทำได้ตามข้อกำหนดของผลิตภัณฑ์และข้อกำหนดของโครงการ
การควบคุมการผลิตครอบคลุมถึงการประมวลผลตัวนำ การอัดขึ้นรูปฉนวน PVC และการตรวจสอบสายเคเบิลสำเร็จรูป ขนาดที่สำคัญ เช่น เส้นผ่านศูนย์กลางของตัวนำ ความหนาของฉนวน และเส้นผ่านศูนย์กลางภายนอกสำเร็จรูป จะได้รับการตรวจสอบโดยเทียบกับข้อกำหนดทางเทคนิคที่เกี่ยวข้อง เพื่อรักษาความสอดคล้องระหว่างชุดการผลิต
ขนาดและโครงสร้างตัวนำควรสอดคล้องกับโหลดที่คาดหวัง ระดับแรงดันไฟฟ้า วิธีการวาง อุณหภูมิโดยรอบ และสภาวะทางกล การเดินสายไฟภายในอาคารแบบคงที่ ท่อร้อยสายสายเคเบิล การเชื่อมต่ออุปกรณ์ และการใช้งานแรงดันไฟฟ้าต่ำอื่นๆ อาจต้องมีข้อกำหนดเฉพาะที่แตกต่างกัน แม้ว่าแรงดันไฟฟ้าปกติจะเท่ากันก็ตาม
|
ส่วนที่กำหนด (มม.²) |
จำนวนสายตัวนำขั้นต่ำ |
เส้นผ่านศูนย์กลางภายนอกของตัวนำ (มม.) |
ความหนาที่กำหนดของฉนวนพีวีซี/มม |
เส้นผ่านศูนย์กลางภายนอกของฉนวนโดยประมาณ/มม |
ความต้านทานของตัวนำสูงสุดที่ 20 ℃ (Ω / กม.) ทองแดง |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5 (ข) |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5 (ข) |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4(บี) |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6(บี) |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
ตัวนำทองแดงเป็นเส้นทางส่งกระแสไฟฟ้า ในขณะที่ฉนวนพีวีซีแยกตัวนำออกจากสภาพแวดล้อมโดยรอบ ความสามารถในการรองรับกระแสไฟจริงและอุณหภูมิการทำงานที่อนุญาตขึ้นอยู่กับขนาดตัวนำ วิธีการติดตั้ง สภาวะแวดล้อม และข้อกำหนดเฉพาะของสายเคเบิลที่ใช้บังคับ
สารประกอบพีวีซีสามารถให้คุณสมบัติการหน่วงไฟได้ ขึ้นอยู่กับสูตรวัสดุที่เลือกและมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง ในกรณีที่โครงการระบุการจำแนกประเภทสารหน่วงไฟโดยเฉพาะ เกรดที่ต้องการควรได้รับการยืนยันโดยเทียบกับเอกสารทางเทคนิคของสายเคเบิล แทนที่จะพิจารณาจากวัสดุ PVC เพียงอย่างเดียว
ฉนวนและปลอกพีวีซีช่วยป้องกันการใช้งานตามปกติและการสัมผัสสิ่งแวดล้อมระหว่างการติดตั้งที่เหมาะสม ในระหว่างการก่อสร้าง สายเคเบิลควรได้รับการปกป้องจากแรงดึงที่มากเกินไป ขอบคม การกระแทกและการโค้งงอเกินขีดจำกัดที่กำหนด
สามารถพิจารณาสายเคเบิลสำหรับการติดตั้งแรงดันไฟฟ้าต่ำทั่วไปทั้งในร่มและกลางแจ้ง เมื่อโครงสร้าง PVC ที่เลือกตรงกับสภาพแวดล้อม ความชื้น อุณหภูมิ แสงแดด การสัมผัสสารเคมี และภาระทางกล ควรได้รับการประเมินสำหรับการติดตั้งนอกสภาวะปกติของการเดินสายไฟในอาคาร
ขนาดตัวนำไฟฟ้า การป้องกันวงจร และวิธีการติดตั้งที่ถูกต้องมีความสำคัญต่อการทำงานอย่างปลอดภัย การเลือกสายเคเบิลควรพิจารณาถึงกระแสโหลดที่คาดหวัง แรงดันไฟฟ้าตก อุณหภูมิโดยรอบ สภาวะการจัดกลุ่ม และวิธีการติดตั้งที่อนุญาต การติดตั้งแบบปกปิดควรเป็นไปตามประมวลกฎหมายไฟฟ้าท้องถิ่นที่เกี่ยวข้องด้วย
สายไฟแรงดันต่ำ Copper PVC สามารถระบุได้สำหรับวงจรไฟฟ้าแรงต่ำในบ้าน อพาร์ทเมนต์ และอาคารอื่นๆ รวมถึงวงจรไฟส่องสว่าง เต้ารับ และวงจรย่อยอุปกรณ์ ประเภทของท่อร้อยสาย ขนาดตัวนำ และสภาวะการติดตั้งควรได้รับการยืนยันตามการออกแบบทางไฟฟ้า
การใช้งานทั่วไปได้แก่ร้านค้า สำนักงาน โรงแรม โรงเรียน โรงพยาบาล และอาคารพาณิชย์หรือสาธารณะอื่นๆ ที่ต้องใช้วงจรไฟฟ้าแรงดันต่ำ ข้อมูลจำเพาะของสายเคเบิลควรตรงกับโหลดของวงจร วิธีการกำหนดเส้นทาง และข้อกำหนดทางไฟฟ้าในท้องถิ่น
สายเคเบิลสามารถใช้กับวงจรไฟฟ้าแรงต่ำชั่วคราวหรือถาวรที่เหมาะสมในสถานที่ก่อสร้าง อาคารสำเร็จรูป และสิ่งอำนวยความสะดวกของไซต์ ในกรณีที่สายเคเบิลสัมผัสกับการเคลื่อนไหว การกระแทก หรือการลากซ้ำๆ ควรพิจารณาโครงสร้างที่มีจุดประสงค์เพื่อการบริการที่ยืดหยุ่นโดยเฉพาะแทน
วงจรไฟฟ้าแรงต่ำในโรงงาน คลังสินค้า สิ่งอำนวยความสะดวกด้านลอจิสติกส์ และสภาพแวดล้อมอุตสาหกรรมเบาอื่นๆ อาจใช้สายเคเบิลประเภทนี้สำหรับให้แสงสว่าง การเชื่อมต่ออุปกรณ์ และการจ่ายพลังงาน ควรตรวจสอบการสัมผัสฝุ่น อุณหภูมิ น้ำมัน และสารเคมีเมื่อพิจารณาปลอกหุ้มและวิธีการติดตั้งที่เหมาะสม
การใช้งานอาจรวมถึงอาคารในชนบท สิ่งอำนวยความสะดวกทางการเกษตร ระบบไฟส่องสว่างในฟาร์ม และโครงสร้างพื้นฐานแรงดันไฟฟ้าต่ำอื่นๆ สถานที่กลางแจ้งหรือที่มีความชื้นต้องให้ความสนใจกับการป้องกันความชื้น การสัมผัสรังสียูวี การป้องกันทางกล และวิธีการติดตั้งที่เกี่ยวข้อง
สายเคเบิลนี้อาจใช้ในวงจรแรงดันต่ำที่เหมาะสมสำหรับการให้แสงสว่าง อุปกรณ์ตรวจสอบ และสนับสนุนสิ่งอำนวยความสะดวกทางไฟฟ้าในชุมชน พื้นที่จอดรถ สวนสาธารณะ และสภาพแวดล้อมอื่นๆ ของเทศบาล ข้อมูลจำเพาะที่เลือกควรสอดคล้องกับเส้นทางจริงและสภาวะแวดล้อม
สำหรับโครงการในต่างประเทศ โครงสร้างสายเคเบิลและเอกสารควรได้รับการตรวจสอบตามมาตรฐานทางไฟฟ้าและข้อกำหนดการรับรองที่ใช้บังคับในตลาดปลายทาง ขนาดตัวนำ อัตราแรงดันไฟฟ้า คุณลักษณะของฉนวนและเปลือก บรรจุภัณฑ์ การทำเครื่องหมายและเอกสารการทดสอบสามารถได้รับการยืนยันก่อนจัดส่ง
นอกจากนี้ยังสามารถพิจารณาสายเคเบิลสำหรับการเชื่อมต่ออุปกรณ์แรงดันต่ำ วงจรย่อย และระบบไฟฟ้าที่รองรับอย่างเหมาะสม การใช้งานที่เกี่ยวข้องกับการเคลื่อนที่อย่างต่อเนื่อง ความเค้นเชิงกลสูง อุณหภูมิสูง หรือข้อกำหนดด้านประสิทธิภาพการทนไฟแบบพิเศษ อาจต้องใช้โครงสร้างสายเคเบิลที่แตกต่างกัน
ตอบ: ควรเลือกหน้าตัดของตัวนำตามกระแสโหลดที่คาดหวัง แรงดันไฟฟ้าตกที่ยอมรับได้ วิธีการติดตั้ง อุณหภูมิโดยรอบ และความยาวของวงจร ค่าที่ระบุในตารางทางเทคนิคระบุขนาดตัวนำและข้อมูลความต้านทาน แต่ไม่ควรใช้ค่าเหล่านี้เพียงลำพังเพื่อกำหนดกระแสไฟที่อนุญาตสำหรับการติดตั้งเฉพาะ
ตอบ: ตารางทางเทคนิคประกอบด้วยโครงสร้างทั้งแบบแข็งและแบบตีเกลียวสำหรับตัวนำขนาดเล็กบางขนาด เช่น 1.5 มม.², 2.5 มม.², 4 มม.² และ 6 มม.² โครงสร้างที่เหมาะสมขึ้นอยู่กับความยืดหยุ่นที่ต้องการ วิธีการติดตั้ง และข้อกำหนดเฉพาะที่เกี่ยวข้อง
ตอบ: รายการตรวจสอบทั่วไปอาจรวมถึงความต้านทาน DC ของตัวนำ สภาพของฉนวน การวัดขนาด และการทดสอบการทนต่อแรงดันไฟฟ้าตามมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้องและข้อกำหนดเฉพาะในการซื้อ หากโครงการต้องการรายงานการตรวจสอบหรือบันทึกการทดสอบเฉพาะ ข้อกำหนดเหล่านี้ควรได้รับการยืนยันก่อนการผลิต
ตอบ: สามารถตรวจสอบคำสั่งซื้อจากต่างประเทศได้ตามข้อกำหนดด้านแรงดันไฟฟ้า มาตรฐานสายเคเบิล การทำเครื่องหมาย บรรจุภัณฑ์ และเอกสารประกอบของตลาดปลายทาง ควรระบุมาตรฐานที่ใช้บังคับไว้ล่วงหน้า เนื่องจากข้อกำหนดของสายเคเบิลแรงดันต่ำแตกต่างกันไปในแต่ละตลาด
ตอบ: ความยาวสายเคเบิล เครื่องหมายระบุ และบรรจุภัณฑ์สามารถพูดคุยได้ตามข้อกำหนดการผลิตและปริมาณการสั่งซื้อ สำหรับข้อกำหนดที่กำหนดเอง ข้อมูลการทำเครื่องหมายที่จำเป็น ความทนทานต่อความยาว วิธีการบรรจุ และปริมาณการจัดส่งควรได้รับการยืนยันก่อนการผลิต
ตอบ: จัดเตรียมหน้าตัดของตัวนำที่จำเป็น โครงสร้างสายเคเบิล ระดับแรงดันไฟฟ้า ความยาวรวม ปริมาณการสั่งซื้อ การใช้งาน วิธีการติดตั้ง และปลายทางการจัดส่ง สำหรับการสั่งซื้อโครงการ ควรรวมมาตรฐาน เอกสารการตรวจสอบ การทำเครื่องหมายของปลอก และข้อกำหนดบรรจุภัณฑ์ด้วย
ตอบ: โดยทั่วไปแล้ว โครงสร้างสายไฟแรงดันต่ำ PVC มาตรฐานจะถูกเลือกตามวิธีการติดตั้งที่ระบุ ในกรณีที่สายเคเบิลต้องถูกลาก งอ หรือบิดซ้ำๆ อย่างต่อเนื่อง ควรพิจารณาสายเคเบิลแบบยืดหยุ่นที่ได้รับการจัดอันดับสำหรับบริการเคลื่อนที่โดยเฉพาะ
ตอบ: ตรวจสอบรุ่นสายเคเบิล ขนาดตัวนำ ระดับแรงดันไฟฟ้า ความยาวสายเคเบิล และมาตรฐานที่ใช้บังคับโดยเทียบกับข้อกำหนดของโครงการ ระหว่างการติดตั้ง ให้สังเกตรัศมีการโค้งงอและสภาวะการดึงที่ต้องการ และป้องกันสายเคเบิลจากแรงทางกลที่มากเกินไป ขอบแหลมคม และการสัมผัสสิ่งแวดล้อมที่ไม่เหมาะสม
สำหรับใบเสนอราคาสายไฟทองแดง PVC แรงดันต่ำ ให้ระบุขนาดตัวนำ ระดับแรงดันไฟฟ้า ปริมาณ ความยาวสายเคเบิล วิธีการติดตั้ง และปลายทางที่ต้องการ Qiancheng สามารถตรวจสอบข้อกำหนดและยืนยันข้อกำหนดการผลิตและเอกสารที่เกี่ยวข้องก่อนสั่งซื้อ
