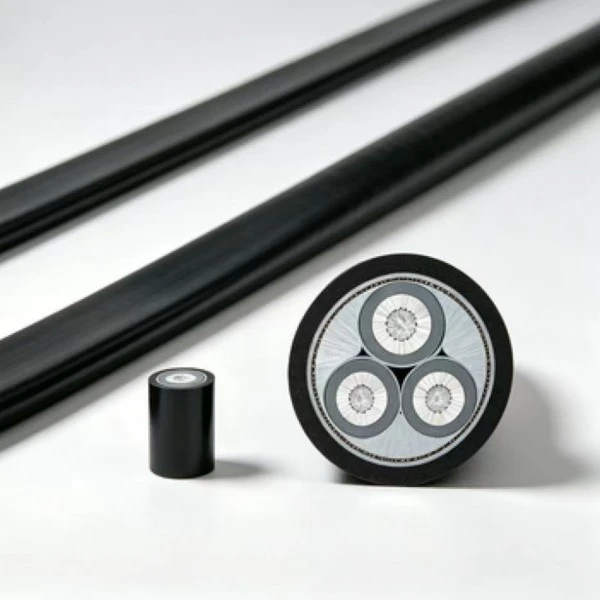

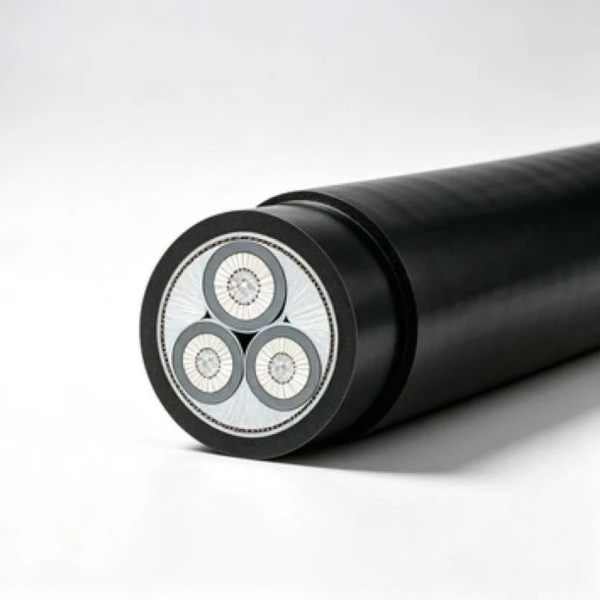

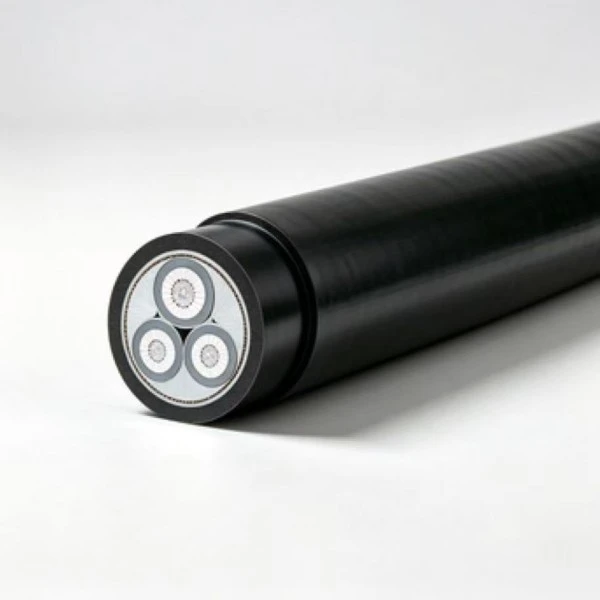

สายไฟแรงดันต่ำ XLPE อะลูมิเนียมใช้ตัวนำอะลูมิเนียมพร้อมฉนวน XLPE สำหรับการกระจายพลังงานแรงดันต่ำ 0.6/1 kV ตัวนำอะลูมิเนียมช่วยลดน้ำหนักสายเคเบิลเมื่อเทียบกับโครงสร้างทองแดง ในขณะที่ XLPE ให้ความเป็นฉนวนไฟฟ้าที่เสถียรที่อุณหภูมิการทำงานที่ระบุ สายเคเบิลสามารถกำหนดค่าสำหรับการติดตั้งแบบคงที่ในโรงงาน ระบบจำหน่ายกลางแจ้ง ร่องลึกสายเคเบิล และการใช้งานอื่น ๆ ที่สภาพการวางตรงกับข้อกำหนดเฉพาะของผลิตภัณฑ์
|
หน้าตัดที่กำหนด (มม.²) |
ความหนาของฉนวน (มม.) |
ความหนาของเปลือก (มม.) |
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิลโดยประมาณ (มม.) |
ความต้านทานกระแสตรงของตัวนำ (Ω/กม.)อัล |
ทดสอบแรงดันไฟฟ้า (กิโลโวลต์/5 นาที) |
ความทึบแสงในอากาศ (A) (ก)-อัล |
ความกว้างขวางในดินฝังโดยตรง (A) -Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1,000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
|
เกรดแรงดันไฟฟ้า Uo/U (kV) |
ความต้องการ |
|
3.6/6、6/6 |
การคายประจุบางส่วน ≤ 10 pC ที่ 1.73U₀ |
|
8.7/10、12/20 |
การคายประจุบางส่วน ≤ 10 pC ที่ 1.73U₀ |
|
18/30、21/35 |
การคายประจุบางส่วน ≤ 10 pC ที่ 1.73U₀ |
|
26/35 |
การคายประจุบางส่วน ≤ 10 pC ที่ 1.73U₀ |
สำหรับสายเคเบิลแกนเดี่ยว รัศมีการโค้งงอที่อนุญาตคือ \(20\times(d+D)\pm5\%\)
สำหรับสายเคเบิลแบบมัลติคอร์ รัศมีการโค้งงอที่อนุญาตคือ \(15\times(d+D)\pm5\%\)
D = เส้นผ่านศูนย์กลางภายนอกที่แท้จริงของสายเคเบิล (มม.)
d = เส้นผ่านศูนย์กลางที่แท้จริงของตัวนำ (มม.)
จำเป็นต้องทำความร้อนล่วงหน้าเมื่อวางอุณหภูมิต่ำกว่า 0°C ควรจัดการและติดตั้งสายเคเบิลตามขั้นตอนการวางที่อุณหภูมิต่ำที่เกี่ยวข้อง เพื่อลดความเสี่ยงของความเสียหายทางกลต่อฉนวนหรือเปลือก
ไม่มีข้อจำกัดเกี่ยวกับความแตกต่างของความสูงของการวางในแนวตั้งตามข้อมูลทางเทคนิคที่ให้มา ควรพิจารณาวิธีการติดตั้ง การจัดเตรียมการยึด และน้ำหนักของสายเคเบิลเมื่อวางแผนเส้นทางแนวตั้ง
|
อุณหภูมิอากาศ |
||||||||||||||||
|
อุณหภูมิในการทำงาน(℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
อุณหภูมิดิน |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
สายไฟแรงดันต่ำ XLPE อะลูมิเนียมสามารถใช้สำหรับการกระจายแรงดันต่ำคงที่ภายในโรงงาน โกดัง และอาคารอุตสาหกรรมอื่น ๆ การกำหนดเส้นทางโดยทั่วไปประกอบด้วยถาดสายเคเบิลและระบบเคเบิลติดผนัง เมื่อเลือกขนาดตัวนำ ควรตรวจสอบโหลดที่เชื่อมต่อ การเตรียมการติดตั้ง อุณหภูมิโดยรอบ และแรงดันไฟฟ้าตกที่ต้องการร่วมกัน
สำหรับการติดตั้งแบบคงที่กลางแจ้ง สามารถเดินสายเคเบิลไปตามโครงสร้าง เสาไฟฟ้า หรือระบบรองรับอื่น ๆ ที่เหมาะสมตามที่ได้รับอนุญาตตามข้อกำหนดเฉพาะของโครงการ เปลือกให้การปกป้องสำหรับการสัมผัสกลางแจ้งตามปกติ ในขณะที่ควรคำนึงถึงแสงแดด การเปลี่ยนแปลงของอุณหภูมิ ความชื้น และภาระทางกลในระยะยาวในระหว่างการติดตั้ง
ร่องลึกเคเบิลและอุโมงค์สาธารณูปโภคเป็นเส้นทางทั่วไปสำหรับวงจรจ่ายพลังงานคงที่ การติดตั้งควรกระจายความร้อนได้เพียงพอและให้การสนับสนุนและการป้องกันที่เหมาะสม ในการติดตั้งแบบปิดหรือแบบรวมกลุ่ม ควรพิจารณาปัจจัยแก้ไขความทึบแสงและสภาวะแวดล้อมตามจริง แทนที่จะใช้กระแสไฟที่กำหนดอัตราอากาศโดยตรง
การฝังโดยตรงสามารถพิจารณาได้ในกรณีที่การก่อสร้างสายเคเบิล สภาพดิน และการป้องกันทางกลเป็นไปตามข้อกำหนดของโครงการ ควรตรวจสอบความลึกของการฝัง การระบายน้ำ การบรรทุกภายนอก และความเป็นไปได้ของการขุดค้นในอนาคตก่อนการติดตั้ง อาจจำเป็นต้องมีมาตรการป้องกันในดินที่มีฤทธิ์กัดกร่อนหรือบริเวณที่สัมผัสกับแรงทางกลที่สำคัญ
สายเคเบิลดังกล่าวถือได้ว่าเป็นการกระจายแรงดันไฟฟ้าต่ำคงที่ในการปรับปรุงโครงข่ายไฟฟ้าในชนบทและงานโครงสร้างพื้นฐานที่คล้ายกัน ตัวนำอะลูมิเนียมช่วยลดน้ำหนักของสายเคเบิล ซึ่งจะมีประโยชน์ในกรณีที่เส้นทางเคเบิลยาวต้องมีการขนส่งและงานติดตั้งจำนวนมาก ขนาดของตัวนำควรเป็นไปตามน้ำหนักที่คาดหวัง ความยาวเส้นทาง ข้อกำหนดแรงดันไฟฟ้าตก และเงื่อนไขการติดตั้ง
ตอบ: แรงดันไฟฟ้าที่กำหนดคือ 0.6/1 kV สำหรับการจ่ายพลังงานแรงดันต่ำทั่วไป วิธีการติดตั้งอาจรวมถึงการกำหนดเส้นทางเหนือศีรษะภายนอก ร่องสายเคเบิล และการใช้งานแบบฝังโดยตรง ทั้งนี้ขึ้นอยู่กับเงื่อนไขของการก่อสร้างและโครงการ การใช้งานกลางแจ้งควรคำนึงถึงแสงแดด ฝน อุณหภูมิ การป้องกันทางกล และคุณสมบัติของเปลือกที่ระบุ
ตอบ: สำหรับสายเคเบิลแบบแกนเดี่ยว ข้อกำหนดในการดัดงอที่ระบุคือ \(20\times(d+D)\pm5\%\) ในขณะที่ข้อกำหนดสำหรับสายเคเบิลแบบมัลติคอร์คือ \(15\times(d+D)\pm5\%\) จำเป็นต้องทำความร้อนล่วงหน้าเมื่ออุณหภูมิแวดล้อมในการวางต่ำกว่า 0°C ไม่ควรฝืนงอหรือดึงสายเคเบิลที่อุณหภูมิต่ำ เนื่องจากพีวีซีหรือวัสดุเปลือกโพลีเมอร์อื่นๆ อาจมีความยืดหยุ่นน้อยลง
ตอบ: ตารางทางเทคนิคที่ให้มาครอบคลุมพื้นที่หน้าตัดที่กำหนดตั้งแต่ 1.5 มม.² ถึง 1,000 มม.² ความพร้อมใช้งานขึ้นอยู่กับข้อกำหนดที่จำเป็นและกำหนดการผลิต ข้อกำหนดในการตัดตามความยาวและการทำเครื่องหมายสายเคเบิลสามารถพูดคุยได้สำหรับคำสั่งซื้อโครงการ โดยจะมีการยืนยันปริมาณ ขนาดตัวนำ และวันที่จัดส่งที่ต้องการก่อนการผลิต
ตอบ: อลูมิเนียมมีความหนาแน่นต่ำกว่าทองแดง ทำให้น้ำหนักสายเคเบิลลดลง และทำให้การขนย้ายและการจัดการง่ายขึ้นสำหรับการติดตั้งหลายๆ แบบ วัสดุตัวนำยังมีต้นทุนวัสดุที่ต่ำกว่าในการใช้งานหลายประเภท อย่างไรก็ตาม การเลือกตัวนำไม่ควรขึ้นอยู่กับราคาวัสดุเพียงอย่างเดียว ควรตรวจสอบความสามารถในการรองรับกระแสไฟฟ้า แรงดันไฟฟ้าตก ความยาวเส้นทาง วิธีการเชื่อมต่อ และเงื่อนไขการติดตั้ง
ตอบ: สามารถจัดทำบันทึกการตรวจสอบโรงงานที่เกี่ยวข้องและเอกสารทดสอบทางไฟฟ้าได้ตามข้อกำหนดของผลิตภัณฑ์และข้อกำหนดในการสั่งซื้อ สามารถจัดเตรียมเอกสารภาษาอังกฤษได้เมื่อจำเป็นสำหรับการทบทวนโครงการในต่างประเทศหรือเอกสารด้านศุลกากร ใบรับรอง รายงานผลการทดสอบ และรูปแบบเอกสารที่ถูกต้องควรได้รับการยืนยันตามตลาดปลายทางและข้อกำหนดการยอมรับโครงการ
ตอบ: การฝังศพโดยตรงควรดำเนินการเฉพาะในกรณีที่การก่อสร้างสายเคเบิลและสภาพของสถานที่เป็นไปตามข้อกำหนดที่เกี่ยวข้องเท่านั้น ปลอกหุ้มหรือท่อร้อยสายป้องกันสามารถพิจารณาได้ในกรณีที่สายเคเบิลสัมผัสกับการกัดกร่อนของดินอย่างรุนแรง ความชื้นสูง การบรรทุกยานพาหนะ การขุดค้น หรือความเสี่ยงทางกลอื่นๆ ควรรวมความลึกและการระบายน้ำที่เหมาะสมไว้ในแผนการติดตั้งด้วย
ตอบ: ระยะเวลาดำเนินการขึ้นอยู่กับหน้าตัดของตัวนำ การก่อสร้างสายเคเบิล ปริมาณการสั่งซื้อ กำลังการผลิต บรรจุภัณฑ์ และข้อกำหนดด้านเอกสาร ข้อกำหนดมาตรฐานอาจมีกำหนดการผลิตที่สั้นลงเมื่อมีวัสดุและกำลังการผลิต ควรยืนยันคำสั่งซื้อแบบกำหนดเองหรือปริมาณมากกับโรงงานล่วงหน้าเพื่อให้สามารถประสานงานการผลิตและการจัดส่งกับกำหนดการของโครงการได้
ตอบ: กระแสไฟที่ยอมรับได้จะเปลี่ยนแปลงตามอุณหภูมิแวดล้อม เนื่องจากสภาวะการกระจายความร้อนเปลี่ยนแปลงเมื่ออุณหภูมิโดยรอบเพิ่มขึ้นหรือลดลง ดังนั้นควรพิจารณาค่าสัมประสิทธิ์การแก้ไขที่ระบุในตารางทางเทคนิคเมื่อเลือกขนาดตัวนำและวิธีการติดตั้ง การจัดกลุ่มสายเคเบิล การระบายอากาศ อุณหภูมิของดิน และสภาพการฝังอาจส่งผลต่อกระแสไฟที่อนุญาตได้จริงด้วย
สำหรับการสอบถามเกี่ยวกับโครงการ ควรระบุแรงดันไฟฟ้าที่ต้องการ หน้าตัดของตัวนำ ความยาวสายเคเบิล วิธีการติดตั้ง สภาพแวดล้อม และปริมาณ เพื่อให้สามารถยืนยันข้อกำหนดเฉพาะและเอกสารทางเทคนิคที่เหมาะสมได้
