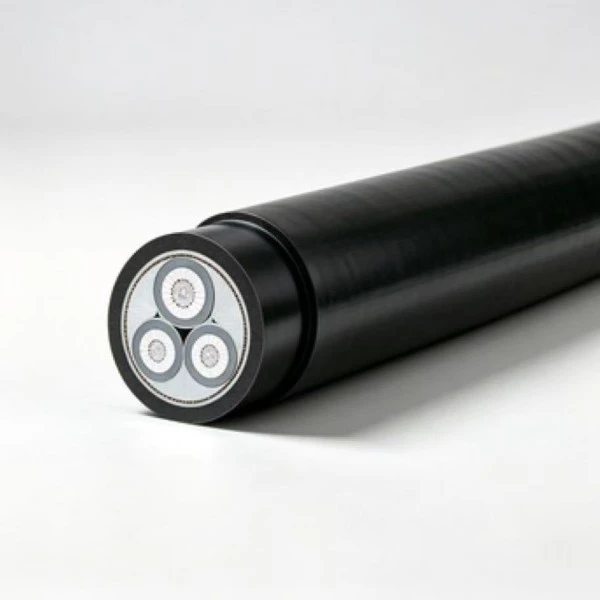

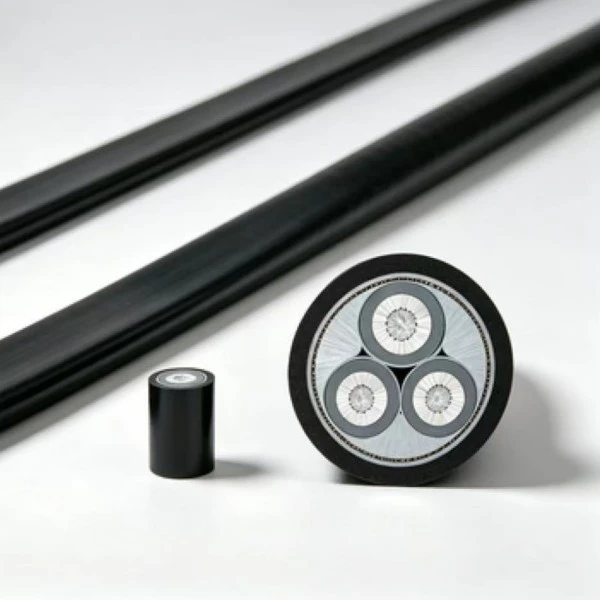

สายไฟแรงดันต่ำอลูมิเนียม PVC

รุ่นผลิตภัณฑ์: VLV, VLV6(2)2, VLY, VLV6(2)3 ฯลฯ

สายไฟแรงดันต่ำ PVC อะลูมิเนียมใช้ตัวนำอะลูมิเนียมที่มีความบริสุทธิ์สูงซึ่งมีการนำไฟฟ้าที่เสถียรและน้ำหนักเบาเพื่อการติดตั้งง่าย ซึ่งช่วยลดต้นทุนการจัดซื้อโครงการได้อย่างมาก ได้รับการจัดอันดับสำหรับการส่งพลังงานแรงดันต่ำ 0.6/1kV ซึ่งเหมาะกับเงื่อนไขการวางคงที่หลายแบบ รวมถึงการใช้งานในร่ม กลางแจ้ง และร่องสายเคเบิล

ขนาดผลิตภัณฑ์และพารามิเตอร์ทางเทคนิค

ประสิทธิภาพทางเทคนิค

รัศมีการดัด:

รัศมีการโค้งงอที่อนุญาตสำหรับสายเคเบิลแกนเดียว: \(20\times(d+D)\pm5\%\)

รัศมีการโค้งงอที่อนุญาตสำหรับสายเคเบิลแบบมัลติคอร์: \(15\times(d+D)\pm5\%\)

D = เส้นผ่านศูนย์กลางภายนอกที่แท้จริงของสายเคเบิล (มม.)

d = เส้นผ่านศูนย์กลางที่แท้จริงของตัวนำ (มม.)

อุณหภูมิการวาง:

จะต้องทำความร้อนล่วงหน้าก่อนปูถ้าอุณหภูมิแวดล้อมต่ำกว่า 0°C

ความแตกต่างของความสูงในการวาง:

ไม่มีข้อจำกัดเกี่ยวกับความแตกต่างของความสูงของการวางแนวตั้งสำหรับสายเคเบิล

ค่าสัมประสิทธิ์การแก้ไขความทึบภายใต้อุณหภูมิแวดล้อมที่แตกต่างกัน

การวางและสถานการณ์การใช้งาน

การวางคงที่ในร่มในบริเวณโรงงาน

ใช้กันอย่างแพร่หลายสำหรับวงจรจำหน่ายไฟฟ้าแรงดันต่ำภายในโรงงานและโกดังสินค้า ตามแนวผนังและถาดสายเคเบิล ด้วยโครงสร้างสายเคเบิลที่มั่นคงและการป้องกันฉนวน PVC ที่เชื่อถือได้ สายไฟอะลูมิเนียม PVC แรงดันต่ำจึงตรงตามข้อกำหนดการจ่ายไฟสำหรับอุปกรณ์ที่ขับเคลื่อนด้วยพลังงานในโรงงาน มีโครงสร้างที่สะดวก เหมาะสำหรับการจ่ายไฟหลักภายในอาคารระยะไกล

การวางกลางแจ้ง

สามารถติดตั้งเหนือศีรษะตามแนวผนังโรงงานและเสาไฟฟ้าได้ เปลือกนอก PVC มีความทนทานต่อการกัดกร่อนของแสงแดด ลม และฝนได้ดีเยี่ยม โดยทั่วไปจะใช้กับการจ่ายไฟในเขตเมืองและสายจ่ายไฟหลักภายนอกของสวนอุตสาหกรรม เพื่อลดต้นทุนการจัดซื้อโครงการโดยรวม

การวางร่องลึกเคเบิล / อุโมงค์

ติดตั้งในร่องลึกสายเคเบิลใต้ดินและอุโมงค์สาธารณูปโภคที่ครอบคลุม สภาพแวดล้อมที่มีการระบายอากาศให้ประสิทธิภาพการกระจายความร้อนที่ดี และอำนวยความสะดวกในการตรวจสอบและบำรุงรักษาวงจรในภายหลัง ถูกนำมาใช้อย่างกว้างขวางในสิ่งอำนวยความสะดวกสนับสนุนของเทศบาลและระบบจำหน่ายไฟฟ้าใต้ดินของสวนอุตสาหกรรม

การวางดินแบบฝังโดยตรง

สามารถฝังลงในดินใต้ดินได้โดยตรงโดยมีมาตรการป้องกันขั้นพื้นฐาน เหมาะสำหรับโครงการถนนชานเมือง การปรับปรุงโครงข่ายไฟฟ้าในชนบท และสายจ่ายไฟฟ้ากลางแจ้งของสวนอุตสาหกรรม สายเคเบิลตัวนำอะลูมิเนียมน้ำหนักเบาช่วยลดปัญหาในการขนย้ายและการดึงสายเคเบิล และเหมาะกับโครงการโครงสร้างพื้นฐานขนาดใหญ่

โครงการปรับปรุงโครงข่ายไฟฟ้าในชนบทใหม่

ตัวเลือกที่ต้องการสำหรับสายจ่ายไฟฟ้าหลักในชนบทที่มีประสิทธิภาพด้านต้นทุนที่โดดเด่น ใช้สำหรับส่งไฟฟ้าแรงดันต่ำจากหม้อแปลงไฟฟ้าในหมู่บ้านไปยังผู้ใช้ปลายทาง มันแสดงให้เห็นถึงข้อได้เปรียบที่ยอดเยี่ยมสำหรับการจัดซื้อปริมาณมากและเป็นสายเคเบิลที่ใช้กันอย่างแพร่หลายสำหรับโครงการยกระดับโครงข่ายไฟฟ้าในชนบท

คำถามที่พบบ่อย

คำถามที่ 1: ใช้พิกัดแรงดันไฟฟ้าเท่าใด และสายเคเบิลสามารถใช้กับโครงการกลางแจ้งได้หรือไม่

ตอบ: สายไฟอะลูมิเนียม PVC แรงดันต่ำมีพิกัดอยู่ที่ 0.6/1 kV สำหรับการจ่ายพลังงานแรงดันต่ำทั่วไป ขึ้นอยู่กับการก่อสร้างสายเคเบิลและสภาพของสถานที่ วิธีการติดตั้งอาจรวมถึงการกำหนดเส้นทางเหนือศีรษะภายนอก ร่องลึกสายเคเบิล และการใช้งานแบบฝังโดยตรงบางอย่าง เปลือก PVC ให้ความทนทานต่อการสัมผัสกลางแจ้งตามปกติ แต่ควรคำนึงถึงแสงแดด ความชื้น อุณหภูมิ และสภาวะทางกลในระยะยาวในระหว่างการเลือกสายเคเบิล

Q2: รัศมีการดัดขั้นต่ำคือเท่าไร? สามารถติดตั้งสายเคเบิลที่อุณหภูมิต่ำได้หรือไม่?

ตอบ: สำหรับสายเคเบิลแบบแกนเดี่ยว ข้อกำหนดการดัดงอที่ระบุคือ 20 × (d + D) ±5% ขึ้นอยู่กับข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้อง เมื่ออุณหภูมิแวดล้อมในการวางต่ำกว่า 0°C ควรดำเนินการทำความร้อนล่วงหน้าอย่างเหมาะสมก่อนการติดตั้ง ควรหลีกเลี่ยงการติดตั้งโดยตรงโดยไม่ต้องรักษาอุณหภูมิที่ต้องการ เนื่องจากพีวีซีที่มีอุณหภูมิต่ำอาจมีความยืดหยุ่นน้อยลงและเสี่ยงต่อความเสียหายทางกลมากขึ้น

คำถามที่ 3: มีหน้าตัดของตัวนำและความยาวสายเคเบิลแบบกำหนดเองที่แตกต่างกันหรือไม่

ตอบ: กลุ่มผลิตภัณฑ์ที่ระบุไว้ครอบคลุมหน้าตัดของตัวนำตั้งแต่ 1.5 มม.² ถึง 1000 มม.² ข้อกำหนดมาตรฐานสามารถจัดหาได้ตามความพร้อมในการผลิต ในขณะที่ข้อกำหนดในการตัดตามความยาวและการทำเครื่องหมายสายเคเบิลสามารถพูดคุยได้สำหรับคำสั่งซื้อโครงการ สามารถตรวจสอบทั้งปริมาณตัวอย่างและคำสั่งซื้อจากต่างประเทศที่มีขนาดใหญ่ขึ้นได้ตามข้อกำหนดและปริมาณที่ต้องการ

คำถามที่ 4: ข้อดีของตัวนำอลูมิเนียมเมื่อเปรียบเทียบกับตัวนำทองแดงคืออะไร?

ตอบ: อลูมิเนียมมีความหนาแน่นต่ำกว่าทองแดง ดังนั้นสายเคเบิลตัวนำอะลูมิเนียมจึงสามารถลดน้ำหนักสายเคเบิลโดยรวมได้ และทำให้การขนย้ายและการจัดการการติดตั้งง่ายขึ้น ต้นทุนวัสดุอาจต่ำกว่าทองแดง ซึ่งอาจเกี่ยวข้องกับวงจรระยะไกลและปริมาณการจัดซื้อที่มากขึ้น การเลือกควรพิจารณาถึงความจุกระแสไฟ แรงดันไฟฟ้าตก ความยาวสายเคเบิล วิธีการติดตั้ง และต้นทุนโครงการทั้งหมด

คำถามที่ 5: สามารถจัดทำรายงานผลการทดสอบภาษาอังกฤษและเอกสารทางเทคนิคสำหรับโครงการในต่างประเทศได้หรือไม่

ตอบ: สามารถจัดทำบันทึกการตรวจสอบโรงงานและรายงานการทดสอบทางไฟฟ้าที่เกี่ยวข้องได้ตามข้อกำหนดของผลิตภัณฑ์และข้อกำหนดในการสั่งซื้อ นอกจากนี้ยังสามารถจัดเตรียมเอกสารภาษาอังกฤษสำหรับการทบทวนโครงการในต่างประเทศหรือเอกสารด้านศุลกากรเมื่อจำเป็น ใบรับรองและแพ็คเกจรายงานผลการทดสอบที่แน่นอนควรได้รับการยืนยันตามตลาดปลายทางและข้อกำหนดการยอมรับโครงการ

Q6: Is additional protection required for direct-buried installation?

ตอบ: การฝังโดยตรงสามารถพิจารณาได้ในกรณีที่ดินและสภาพการติดตั้งอยู่ภายในช่วงการใช้งานที่ระบุ แนะนำให้ใช้ปลอกหรือท่อป้องกันเพิ่มเติมในกรณีที่สายเคเบิลอาจสัมผัสกับสภาวะกรด-ด่างที่รุนแรง ความชื้นที่มากเกินไป ผลกระทบทางกล หรือปัจจัยด้านสิ่งแวดล้อมอื่นๆ ที่ผิดปกติ ความลึกของการฝัง การระบายน้ำ และการป้องกันทางกลควรเป็นไปตามข้อกำหนดในการติดตั้งที่เกี่ยวข้อง

Q7: ปัจจัยอะไรเป็นตัวกำหนดระยะเวลาในการจัดส่ง? สามารถเร่งการผลิตได้หรือไม่?

ตอบ: เวลาในการจัดส่งขึ้นอยู่กับข้อกำหนดของสายเคเบิล หน้าตัดของตัวนำ ปริมาณการสั่งซื้อ กำหนดการผลิต และข้อกำหนดด้านบรรจุภัณฑ์หรือเอกสาร ข้อกำหนดมาตรฐานอาจมีระยะเวลารอคอยสินค้าที่สั้นลงเมื่อมีกำลังการผลิตและวัสดุ สำหรับคำสั่งซื้อแบบกำหนดเองหรือปริมาณมาก ควรยืนยันปริมาณที่ต้องการและวันที่จัดส่งเป้าหมายล่วงหน้าเพื่อให้สามารถจัดตารางการผลิตได้

คำถามที่ 8: อุณหภูมิโดยรอบส่งผลต่อความสามารถในการรับกระแสไฟฟ้าในระยะยาวอย่างไร

ตอบ: กระแสไฟที่ยอมให้จะลดลงเมื่ออุณหภูมิโดยรอบเพิ่มขึ้น เนื่องจากการกระจายความร้อนมีประสิทธิภาพน้อยลง ดังนั้นควรพิจารณาค่าสัมประสิทธิ์การแก้ไขอุณหภูมิที่ใช้เมื่อเลือกขนาดตัวนำและวิธีการติดตั้ง สำหรับสถานที่ปิดล้อมหรือมีการระบายอากาศไม่ดีซึ่งมีอุณหภูมิแวดล้อมสูงกว่า 40°C อาจจำเป็นต้องมีการประเมินความร้อนเพิ่มเติมก่อนที่จะเลือกสายเคเบิลขั้นสุดท้าย
