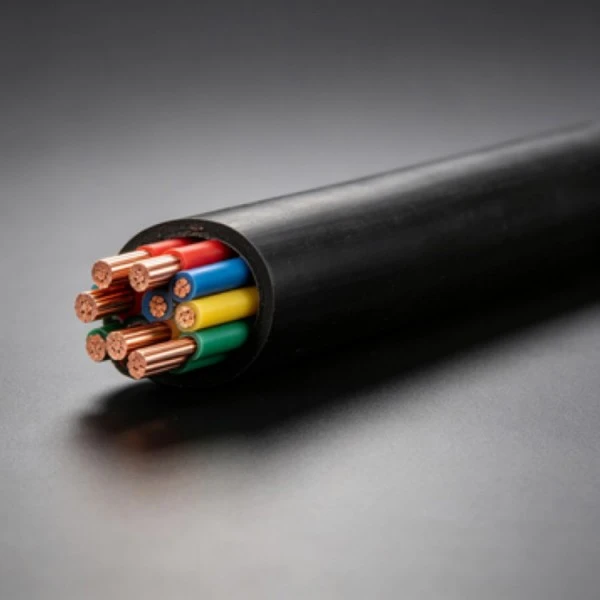

สายไฟแรงดันต่ำทองแดง XLPE รวมตัวนำทองแดงเข้ากับฉนวนโพลีเอทิลีนแบบ cross-linked (XLPE) สำหรับการส่งและจ่ายพลังงานแรงดันต่ำ ขนาดตัวนำที่ใช้ได้ครอบคลุมอาคารทั่วไป อุปกรณ์ และการใช้งานด้านการกระจาย โดยมีโครงสร้างตัวนำแบบแข็งและแบบตีเกลียวรวมอยู่ในข้อกำหนดเฉพาะที่ระบุไว้ ขนาดสายเคเบิล วิธีการติดตั้ง และข้อกำหนดของโครงการควรได้รับการยืนยันก่อนการผลิต
| ส่วนที่กำหนด (มม. ²) | นาที. สายตัวนำ | ตัวนำ OD (มม.) | ความหนาของฉนวน XLPE (มม.) | ประมาณ ฉนวน OD (มม.) | สูงสุด ความต้านทานของตัวนำที่ 20 ℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1.36 ± 0.02 | 0.7 | 3.0 | 12.1 |
| 1.5 (บี) | 7 | 1.56 ± 0.02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1.75 ± 0.02 | 0.7 | 3.4 | 7.41 |
| 2.5 (บี) | 7 | 2.01 ± 0.02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2.22 ± 0.02 | 0.7 | 3.8 | 4.61 |
| 4 (บี) | 7 | 2.52 ± 0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2.72 ± 0.03 | 0.7 | 4.3 | 3.08 |
| 6 (บี) | 7 | 3.09 ± 0.03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3.9 ± 0.10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5.0 ± 0.10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6.1 ± 0.10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7.1 ± 0.10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8.2 ± 0.15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9.8 ± 0.15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11.6 ± 0.15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13.2 ± 0.15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6 ± 0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16.2 ± 0.20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18.5 ± 0.20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5 ± 0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23.3 ± 0.20 | 2.0 | 27.5 | 0.0470 |
ตัวนำเป็นตัวนำกระแสไฟฟ้าหลักของสายเคเบิล ข้อมูลจำเพาะที่ให้มามีทั้งโครงสร้างแบบแข็งและแบบตีเกลียวที่หน้าตัดเล็ก ในขณะที่ขนาดที่ใหญ่กว่าจะใช้ตัวนำตีเกลียวแบบหลายสาย ค่าความต้านทานของตัวนำที่ 20°C แสดงอยู่ในตารางทางเทคนิคสำหรับการตรวจสอบข้อมูลจำเพาะ
โพลีเอทิลีนแบบเชื่อมขวางเป็นฉนวนไฟฟ้าหลักรอบๆ ตัวนำทองแดง เมื่อเปรียบเทียบกับเทอร์โมพลาสติกโพลีเอทิลีนทั่วไป XLPE มักถูกเลือกใช้สำหรับสายไฟที่ต้องการความสามารถในการระบายความร้อนที่สูงขึ้นและคุณสมบัติของฉนวนที่เสถียร ขีดจำกัดอุณหภูมิการทำงานจริงควรเป็นไปตามข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้อง
เส้นผ่านศูนย์กลางของตัวนำ ความหนาของฉนวน และเส้นผ่านศูนย์กลางฉนวนโดยประมาณจะแตกต่างกันไปตามหน้าตัดที่ระบุ ค่าเหล่านี้มีความสำคัญเมื่อตรวจสอบความเข้ากันได้ของสายเคเบิลกับขั้วต่อ ท่อร้อยสาย ถาดสายเคเบิล และส่วนประกอบการติดตั้งอื่นๆ
ฉนวนช่วยป้องกันการจัดการตามปกติระหว่างการติดตั้งสายเคเบิล อย่างไรก็ตาม ไม่ควรถือว่าสายเคเบิลเป็นสิ่งทดแทนโครงสร้างที่ยืดหยุ่นหรือหุ้มเกราะโดยเฉพาะ ซึ่งการติดตั้งเกี่ยวข้องกับการเคลื่อนที่อย่างต่อเนื่อง การกระแทกทางกลอย่างรุนแรง แรงดึงที่มากเกินไป หรือเงื่อนไขพิเศษอื่น ๆ
การรวมกันของตัวนำทองแดงและฉนวน XLPE ทำให้เกิดโครงสร้างสายไฟแรงดันต่ำแบบทั่วไปสำหรับการจ่ายไฟฟ้า ความต้านทานของตัวนำ ขนาดฉนวน และข้อกำหนดการทนต่อแรงดันไฟฟ้า ควรได้รับการตรวจสอบกับมาตรฐานที่เกี่ยวข้องและข้อกำหนดเฉพาะของโครงการก่อนที่จะยอมรับ
สายไฟแรงดันต่ำทองแดง XLPE สามารถระบุได้ตามโหลดไฟฟ้า สภาพแวดล้อมการติดตั้ง และการก่อสร้างตัวนำที่จำเป็น แทนที่จะเลือกหน้าตัดตามกระแสที่กำหนด
ควรตรวจสอบขนาดสายไฟสำเร็จรูปตามข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้อง สำหรับข้อกำหนดในการทดสอบแรงดันไฟฟ้ากระแสสลับที่ให้มา สายเคเบิลจะทนทาน3.5 kV เป็นเวลา 5 นาทีโดยไม่พังทลายที่อุณหภูมิแวดล้อม ขั้นตอนการทดสอบและเกณฑ์การยอมรับที่เกี่ยวข้องควรได้รับการยืนยันโดยเทียบกับมาตรฐานที่เกี่ยวข้องสำหรับสายเคเบิลที่สั่งซื้อ
การระบุอย่างต่อเนื่องอาจรวมถึงชื่อผู้ผลิต รุ่นผลิตภัณฑ์ และแรงดันไฟฟ้าที่กำหนด ตามข้อกำหนดด้านเครื่องหมายที่เกี่ยวข้อง สามารถยืนยันเนื้อหาการมาร์กเฉพาะได้ก่อนการผลิตเมื่อมีการจัดหาสายเคเบิลสำหรับการใช้งานในต่างประเทศหรือการใช้งานเฉพาะโครงการ
การตรวจสอบสามารถครอบคลุมถึงความต้านทานของตัวนำ การวัดขนาด สภาวะของฉนวน และการทดสอบทางไฟฟ้าที่ระบุ ในกรณีที่โครงการต้องการบันทึกการตรวจสอบโรงงานหรือเอกสารการทดสอบเพิ่มเติม ข้อกำหนดเหล่านั้นควรได้รับการยืนยันเมื่อมีการสั่งซื้อ
ถาดสายเคเบิลสามารถใช้จ่ายไฟฟ้าในอาคาร โรงงาน ห้องใต้ดิน และการติดตั้งที่คล้ายกัน สายไฟและสายควบคุมควรจัดวางตามการออกแบบทางไฟฟ้า โดยมีระยะห่างเพียงพอสำหรับกระจายความร้อนและเข้าถึงเพื่อตรวจสอบได้ ส่วนรองรับ ช่วงเวลาการยึด และการแยกสายเคเบิลควรเป็นไปตามข้อกำหนดการติดตั้งที่เกี่ยวข้อง
สำหรับการฝังโดยตรง ควรกำหนดเส้นทางเคเบิล ความลึกของการฝัง สภาพดิน และการป้องกันทางกลตามการออกแบบของโครงการ ควรหลีกเลี่ยงวัตถุมีคมและความเครียดทางกลมากเกินไปในระหว่างการวาง ในกรณีที่การติดตั้งอาจสัมผัสกับการเจาะหรือการกระแทกภายนอก ควรพิจารณาการป้องกันทางกลเพิ่มเติม
การติดตั้งท่อร้อยสายสามารถใช้สำหรับการเดินสายไฟแบบซ่อนในผนังกั้น โครงสร้างพื้น และเส้นทางป้องกันอื่นๆ ด้านในของท่อร้อยสายควรปราศจากเศษซากและขอบแหลมคม และการดึงสายเคเบิลควรอยู่ภายในขีดจำกัดทางกลที่อนุญาต ข้อต่อสายเคเบิลควรอยู่ในกล่องรวมสัญญาณหรืออุปกรณ์กระจายที่เข้าถึงได้ แทนที่จะอยู่ในส่วนท่อร้อยสายที่ซ่อนอยู่
การติดตั้งอาคารสูงในแนวตั้งต้องคำนึงถึงน้ำหนักของสายเคเบิลและการจัดวางอุปกรณ์ยึด ควรรองรับสายเคเบิลตามช่วงเวลาที่เหมาะสม แทนที่จะปล่อยให้น้ำหนักทั้งหมดทำงานบนจุดเชื่อมต่อจุดเดียว ระบบยึดควรป้องกันการเคลื่อนไหวที่มากเกินไปและความเค้นทางกลระหว่างการให้บริการ
การติดตั้งภายนอกอาคารต้องคำนึงถึงแสงแดด อุณหภูมิ ความชื้น การป้องกันทางกล และโครงสร้างปลอกสายเคเบิล สำหรับการกำหนดเส้นทางเหนือศีรษะ ควรจัดให้มีการรองรับและระยะห่างที่เหมาะสม ในกรณีที่สายเคเบิลสัมผัสกับสภาวะที่อยู่นอกช่วงการใช้งานที่กำหนด อาจจำเป็นต้องมีปลอกหุ้มหรือโครงสร้างสายเคเบิลอื่น
ข้อมูลจำเพาะที่ระบุไว้มีตั้งแต่ 1.5 มม.² ถึง 400 มม.² ขนาดที่เล็กกว่านั้นมีตัวเลือกตัวนำแบบตันและแบบตีเกลียว ในขณะที่ขนาดที่ใหญ่กว่านั้นจะใช้โครงสร้างแบบตีเกลียวแบบหลายเส้น ควรเลือกขนาดที่ต้องการตามกระแสโหลด แรงดันไฟฟ้าตก วิธีการติดตั้ง และข้อกำหนดทางไฟฟ้าที่เกี่ยวข้อง
ตัวนำที่เป็นของแข็งใช้ลวดตัวนำเส้นเดียว ในขณะที่โครงสร้างตีเกลียวประกอบด้วยสายไฟหลายเส้น ตัวนำไฟฟ้าแบบแข็งสามารถเหมาะสำหรับการเดินสายแบบคงที่โดยที่ความยืดหยุ่นไม่ใช่ข้อกำหนดหลัก ตัวนำตีเกลียวช่วยให้จัดการได้ง่ายขึ้นในกรณีที่ต้องเดินสายเคเบิลรอบอุปกรณ์หรือผ่านเส้นทางการติดตั้งที่ซับซ้อนมากขึ้น
ระบุหน้าตัดของตัวนำ โครงสร้างตัวนำ แรงดันไฟฟ้า ความยาวสายเคเบิลที่ต้องการ ปริมาณ วิธีการติดตั้ง และปลายทางการจัดส่ง สำหรับคำสั่งซื้อโครงการ ควรยืนยันมาตรฐาน เอกสารการตรวจสอบ ข้อกำหนดในการทำเครื่องหมาย และข้อกำหนดเฉพาะของบรรจุภัณฑ์ที่เกี่ยวข้องด้วย
ความยาวสายเคเบิลแบบกำหนดเองและเครื่องหมายระบุสามารถพูดคุยได้ตามข้อกำหนดการผลิตและปริมาณการสั่งซื้อ สำหรับคำสั่งซื้อแบบกำหนดเอง ให้ระบุความยาวที่ต้องการ ปริมาณที่ยอมรับได้ ปริมาณการทำเครื่องหมาย วิธีการบรรจุ และกำหนดการส่งมอบ เพื่อให้สามารถตรวจสอบรายละเอียดเหล่านี้ก่อนการผลิตได้
ขึ้นอยู่กับมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้องและข้อกำหนดเฉพาะในการซื้อ การตรวจสอบอาจรวมถึงความต้านทานของตัวนำ การวัดขนาด การตรวจสอบที่เกี่ยวข้องกับฉนวน และการทดสอบความทนทานต่อแรงดันไฟฟ้ากระแสสลับ หากโครงการต้องการรายงานการทดสอบโรงงานหรือรูปแบบการตรวจสอบที่เฉพาะเจาะจง ควรระบุสิ่งนี้ก่อนการผลิต
สามารถพิจารณาสำหรับการใช้งานกลางแจ้งหรือใต้ดินได้เมื่อโครงสร้างและปลอกสายเคเบิลที่เลือกนั้นเหมาะสมกับสภาพแวดล้อมการติดตั้ง ควรตรวจสอบสภาพของดิน ความชื้น แสงแดด โหลดทางกล และอุณหภูมิในการติดตั้งก่อนที่จะยืนยันข้อกำหนด
ไม่ควรระบุโครงสร้างสายไฟแรงดันต่ำมาตรฐานโดยอัตโนมัติสำหรับการลากอย่างต่อเนื่อง การโค้งงอซ้ำๆ หรือการเคลื่อนที่แบบบิด อุปกรณ์ที่มีข้อกำหนดเหล่านี้โดยปกติจะต้องมีโครงสร้างสายเคเบิลแบบยืดหยุ่นที่ได้รับการจัดอันดับสำหรับบริการเคลื่อนที่โดยเฉพาะ
ยืนยันรุ่นผลิตภัณฑ์ หน้าตัดของตัวนำ โครงสร้างตัวนำ ขนาดฉนวน ความยาวสายเคเบิล เครื่องหมาย และมาตรฐานที่เกี่ยวข้อง สำหรับโครงการที่เกิดซ้ำ การรักษาข้อกำหนดเฉพาะเหล่านี้ให้สอดคล้องจะช่วยลดความแตกต่างระหว่างชุดการผลิตและทำให้การตรวจสอบขาเข้าง่ายขึ้น
