เฉียนเฉิงผู้ผลิตสายเคเบิลของจีน วัสดุสิ้นเปลืองลวดกลมหุ้มฉนวนอลูมิเนียมพีวีซีสำหรับการกระจายพลังงานแรงดันต่ำคงที่และการใช้งานสายไฟในการก่อสร้าง โดดเด่นด้วยตัวนำอะลูมิเนียม ฉนวน PVC และปลอกหุ้มด้านนอกป้องกัน สายเคเบิลนี้ผสมผสานโครงสร้างน้ำหนักเบาเข้ากับฉนวนไฟฟ้าที่ใช้งานได้จริง การทำความเข้าใจข้อกำหนด ข้อกำหนดในการติดตั้ง และคุณลักษณะด้านประสิทธิภาพช่วยให้วิศวกร ผู้รับเหมา และทีมจัดซื้อเลือกสายเคเบิลที่เหมาะสมสำหรับระบบไฟฟ้าที่เชื่อถือได้
ลวดกลมหุ้มฉนวนอะลูมิเนียม PVC ได้รับการออกแบบมาสำหรับการติดตั้งระบบไฟฟ้าแบบคงที่ โดยคำนึงถึงน้ำหนักของตัวนำ การป้องกันฉนวน และต้นทุนโครงการ รุ่น BLVV ของ Qiancheng มีตัวนำอะลูมิเนียมแกนเดียวพร้อมฉนวน PVC และปลอก PVC ด้านนอก ที่พิกัด 300/500V หน้าตัดของตัวนำที่ใช้ได้มีตั้งแต่ 2.5 มม.² ถึง 70 มม.² ในข้อกำหนดเฉพาะที่ระบุไว้ คู่มือนี้จะอธิบายโครงสร้างของสายเคเบิล พารามิเตอร์ทางเทคนิค ประโยชน์หลัก สถานการณ์การใช้งาน เกณฑ์การคัดเลือก และข้อควรระวังในการติดตั้ง เพื่อช่วยให้ผู้ซื้อมีข้อมูลในการตัดสินใจ

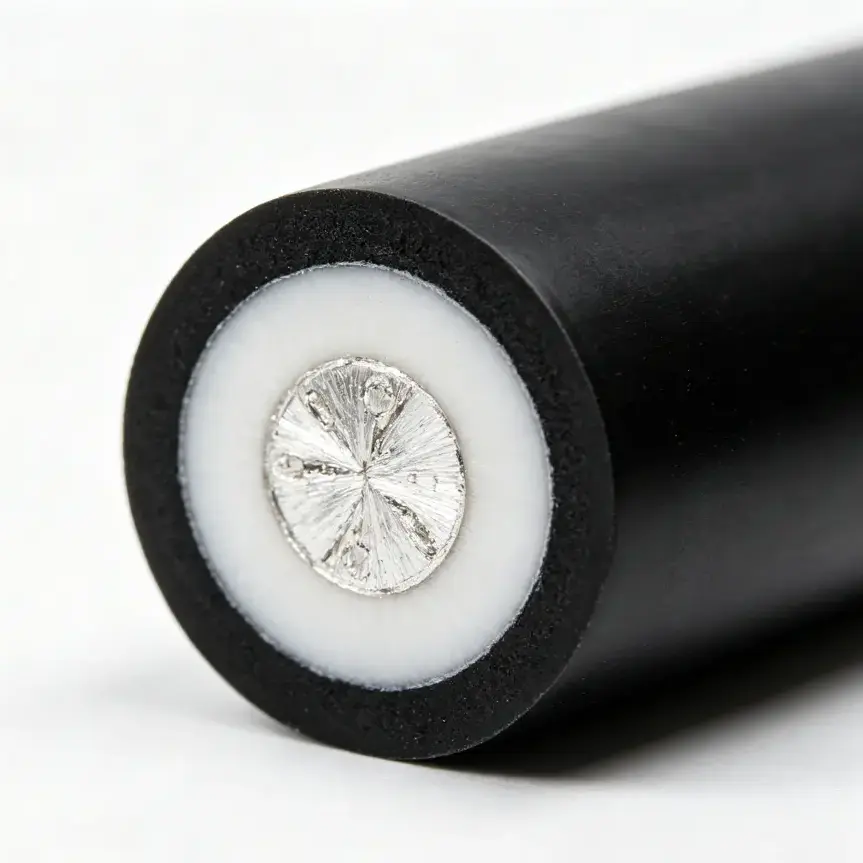

ลวดกลมหุ้มฉนวนอลูมิเนียมพีวีซีเป็นสายไฟฟ้าที่ใช้อลูมิเนียมเป็นวัสดุนำไฟฟ้าและใช้โพลีไวนิลคลอไรด์ (PVC) เป็นฉนวน ในการก่อสร้าง BLVV ที่นำเสนอโดย Qiancheng เปลือกนอก PVC จะให้ชั้นป้องกันเพิ่มเติมรอบตัวนำฉนวน
สายเคเบิลได้รับการออกแบบสำหรับการติดตั้งระบบไฟฟ้าแรงดันต่ำคงที่ แรงดันไฟฟ้าที่กำหนดคือ 300/500V ทำให้การใช้งานที่ถูกต้องและสอดคล้องกับกฎข้อบังคับทางไฟฟ้าในท้องถิ่นถือเป็นสิ่งสำคัญเมื่อระบุสำหรับโครงการ
การผสมผสานระหว่างอะลูมิเนียมและพีวีซีช่วยตอบสนองความต้องการในทางปฏิบัติหลายประการ:
สิ่งสำคัญคือต้องแยกแยะผลิตภัณฑ์นี้จากสายอะลูมิเนียมที่มีฉนวน XLPE สายไฟหุ้มเกราะ และสายไฟอ่อน อัตราทางไฟฟ้า ขีดจำกัดอุณหภูมิ ลักษณะทางกล และวิธีการติดตั้งอาจแตกต่างกันอย่างมีนัยสำคัญ
สำหรับข้อมูลเฉพาะผลิตภัณฑ์ โปรดดูหน้าผลิตภัณฑ์ลวดกลมหุ้มฉนวน PVC อะลูมิเนียมของ เฉียนเฉิง
ประสิทธิภาพของสายเคเบิลขึ้นอยู่กับปฏิสัมพันธ์ระหว่างตัวนำ ฉนวน และเปลือกด้านนอก แต่ละส่วนประกอบทำหน้าที่ต่างกัน และโครงสร้างที่สมบูรณ์ต้องเป็นไปตามข้อกำหนดของการติดตั้งที่ต้องการ
ตัวนำอะลูมิเนียมนำกระแสไฟฟ้าผ่านวงจร เมื่อเปรียบเทียบกับทองแดง อลูมิเนียมจะเบากว่าตามปริมาตร ซึ่งมีประโยชน์เมื่อต้องจัดการสายเคเบิลยาวหรือขนส่งสายเคเบิลจำนวนมาก อย่างไรก็ตาม อลูมิเนียมมีความต้านทานไฟฟ้าสูงกว่าทองแดง ดังนั้นขนาดของตัวนำต้องคำนึงถึงกระแส แรงดันไฟฟ้าตก และสภาวะการติดตั้งด้วย
ฉนวนพีวีซีหลักล้อมรอบตัวนำและให้การแยกทางไฟฟ้า ความหนาต้องสอดคล้องกับการออกแบบสายเคเบิลที่ระบุและมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง ฉนวนที่เสียหาย อุณหภูมิการทำงานที่ไม่เหมาะสม หรือการติดตั้งที่ไม่ถูกต้อง อาจส่งผลต่อความปลอดภัยทางไฟฟ้าได้
ปลอก PVC ภายนอกเพิ่มชั้นการป้องกันจากการสัมผัสทางกลตามปกติและการสัมผัสกับสิ่งแวดล้อม แม้ว่า PVC จะสามารถต้านทานความชื้นและการเสียดสีได้ดี แต่ระดับการป้องกันที่แท้จริงนั้นขึ้นอยู่กับสูตรวัสดุ การออกแบบสายเคเบิล และสภาพแวดล้อมในการทำงาน ปลอกพีวีซีธรรมดาไม่ควรถูกสันนิษฐานโดยอัตโนมัติว่าสามารถต้านทานรังสียูวี มีคุณสมบัติหน่วงไฟ หรือเหมาะสำหรับการฝังโดยตรง
โครงสร้างทรงกลมแบบแกนเดี่ยวที่ได้นั้นมีไว้สำหรับการใช้งานสายไฟคงที่ที่เหมาะสม มากกว่าการใช้งานที่ไม่จำกัดในทุกสภาพแวดล้อมทั้งในร่มและกลางแจ้ง
ควรตรวจสอบข้อมูลทางเทคนิคก่อนสั่งซื้อสายไฟ ตารางต่อไปนี้สรุปข้อกำหนด BLVV ที่เผยแพร่โดย Qiancheng ค่าเป็นขนาดอ้างอิงผลิตภัณฑ์ ไม่ใช่พิกัดสากลสำหรับสายอะลูมิเนียม PVC ทุกเส้น
| หน้าตัดที่กำหนด | จำนวนลวดตัวนำขั้นต่ำ | ความหนาของฉนวน (มม.) | ความหนาของเปลือก (มม.) | เส้นผ่านศูนย์กลางภายนอกสูงสุด (มม.) | น้ำหนักอ้างอิง (กก./กม.) |
|---|---|---|---|---|---|
| 1 × 2.5 มม.² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 มม.² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 มม.² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 มม.² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 มม.² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 มม.² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 มม.² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 มม.² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 มม.² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
หมายเหตุข้อกำหนดที่สำคัญ:ตารางที่เผยแพร่ระบุจำนวนสายตัวนำขั้นต่ำสำหรับแต่ละขนาด ผู้ซื้อควรยืนยันโครงสร้างตัวนำที่แน่นอน มาตรฐานที่ใช้บังคับ อุณหภูมิการทำงานที่กำหนด ความสามารถในการรองรับกระแสไฟ และรายงานการทดสอบที่จำเป็นกับซัพพลายเออร์ก่อนทำการสั่งซื้อ
ตัวอย่างเช่น เส้นผ่านศูนย์กลางภายนอกและน้ำหนักอ้างอิงมีประโยชน์สำหรับการประมาณพื้นที่เส้นทางสายเคเบิล ปริมาณการขนส่ง และปริมาณวัสดุ พวกเขาไม่ได้กำหนดอย่างเป็นอิสระว่าสายเคเบิลสามารถรับภาระไฟฟ้าเฉพาะได้อย่างปลอดภัยหรือไม่
ความหนาแน่นต่ำของอะลูมิเนียมเป็นข้อได้เปรียบในทางปฏิบัติในโครงการที่ใช้สายเคเบิลจำนวนมาก เมื่อเปรียบเทียบกับตัวนำทองแดงที่มีฟังก์ชันทางไฟฟ้าเทียบเท่า ตัวนำอะลูมิเนียมที่มีขนาดเหมาะสมสามารถลดน้ำหนักของตัวนำได้ การเปรียบเทียบน้ำหนักสายเคเบิลขั้นสุดท้ายต้องใช้ขนาดตัวนำที่เหมาะสมทางไฟฟ้า แทนที่จะเปรียบเทียบพื้นที่หน้าตัดที่เท่ากัน
ฉนวนและเปลือกนอกทำหน้าที่เสริม ฉนวนหลักให้การแยกทางไฟฟ้า ในขณะที่ปลอกเพิ่มการป้องกันภายนอก การจัดเตรียมนี้สามารถเป็นประโยชน์ในการติดตั้งแบบอยู่กับที่โดยติดตั้งสายเคเบิลตามเงื่อนไขที่กำหนดและป้องกันความเครียดทางกลมากเกินไป
ช่วงที่ระบุไว้ตั้งแต่ 2.5 มม.² ถึง 70 มม.² ช่วยให้ผู้ซื้อมีทางเลือกมากมายสำหรับข้อกำหนดวงจรที่แตกต่างกัน ตัวนำที่มีขนาดเล็กกว่าอาจเหมาะกับวงจรที่มีโหลดค่อนข้างต่ำ ในขณะที่ตัวนำที่มีขนาดใหญ่กว่าอาจได้รับการพิจารณาสำหรับโหลดที่สูงกว่าหรือเส้นทางสายเคเบิลที่ยาวกว่า การคัดเลือกขั้นสุดท้ายจะต้องเป็นไปตามการคำนวณทางวิศวกรรมและข้อบังคับที่เกี่ยวข้อง
ตัวเลือกขนาดปกติสามารถทำให้การเปรียบเทียบข้อมูลจำเพาะและการวางแผนวัสดุง่ายขึ้น สำหรับโครงการที่ต้องการความยาว ปริมาณ บรรจุภัณฑ์ หรือตัวเลือกวัสดุหน่วงไฟ ผู้ซื้อควรยืนยันความพร้อมจำหน่ายและข้อกำหนดทางเทคนิคกับ Qiancheng ก่อนการผลิตหรือการจัดส่ง
ข้อดีเหล่านี้มีความหมายมากที่สุดเมื่อจับคู่สายเคเบิลกับการใช้งานที่ต้องการ ไม่มีวัสดุตัวนำหรือโครงสร้างฉนวนใดที่สามารถชดเชยขนาดที่ไม่ถูกต้อง การเชื่อมต่อที่ไม่ดี หรือสภาวะการติดตั้งที่ไม่เหมาะสม
สายเคเบิล BLVV ของ Qiancheng มีไว้สำหรับการใช้งานสายไฟแรงดันต่ำคงที่ที่เหมาะสม ขึ้นอยู่กับกฎระเบียบที่บังคับใช้และข้อมูลจำเพาะของผลิตภัณฑ์ที่ได้รับการยืนยัน การใช้งานที่เป็นไปได้ ได้แก่:
ก่อนที่จะระบุสายเคเบิลสำหรับการติดตั้งภายนอกอาคาร ให้ตรวจสอบว่าสูตร PVC และการออกแบบสายเคเบิลนั้นได้รับการอนุมัติสำหรับการสัมผัสที่คาดหวังหรือไม่ สำหรับการฝังโดยตรง สภาพแวดล้อมที่มีผลกระทบสูง สถานที่อันตราย หรือการใช้งานที่ต้องการการจำแนกประเภทประสิทธิภาพไฟโดยเฉพาะ อาจจำเป็นต้องใช้สายเคเบิลที่ออกแบบตามวัตถุประสงค์และได้รับการรับรองอย่างเหมาะสม
การเลือกสายเคเบิลที่เหมาะสมต้องใช้มากกว่าการจับคู่พื้นที่หน้าตัดที่ระบุกับกระแสไฟที่คาดหวัง กระบวนการคัดเลือกที่เชื่อถือได้จะพิจารณาวงจรไฟฟ้าที่สมบูรณ์และสภาพแวดล้อมในการติดตั้ง
ตรวจสอบว่าพิกัด 300/500V เหมาะสำหรับวงจรและรหัสทางไฟฟ้าที่เกี่ยวข้อง อย่าสันนิษฐานว่าสายเคเบิลมีความเหมาะสมสำหรับระดับแรงดันไฟฟ้าที่แตกต่างกันเพียงเพราะว่าโครงสร้างทางกายภาพของสายเคเบิลนั้นดูคล้ายกัน
กำหนดกระแสโหลดที่คาดหวัง ความยาวของวงจร อุณหภูมิโดยรอบ วิธีการติดตั้ง การจัดกลุ่มกับสายเคเบิลอื่นๆ และแรงดันไฟฟ้าตกที่ยอมรับได้ ความต้านทานไฟฟ้าของอลูมิเนียมสูงกว่าทองแดง ดังนั้นการเปลี่ยนขนาดต่อขนาดโดยตรงอาจไม่เหมาะสม
ระบุการสัมผัสที่อาจเกิดขึ้นกับความชื้น แสงแดด สารเคมี การเสียดสี การกระแทก และความร้อน ยืนยันว่าจำเป็นต้องมีท่อร้อยสาย รางเดินสาย อุปกรณ์รองรับ หรือการป้องกันทางกลเพิ่มเติมหรือไม่
ตัวนำอะลูมิเนียมจำเป็นต้องมีขั้วต่อและขั้วต่อที่เหมาะสำหรับอะลูมิเนียมโดยเฉพาะ ตรวจสอบขนาดตัวนำ วัสดุขั้วต่อ วิธีการเตรียม และแรงบิดในการขันที่อนุญาต การเชื่อมต่อที่ไม่ถูกต้องอาจทำให้เกิดความต้านทานและความร้อนสูงเกินไป
ก่อนที่จะยืนยันคำสั่งซื้อ โปรดขอเอกสารข้อมูลทางเทคนิค มาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง เอกสารการทดสอบ รายละเอียดบรรจุภัณฑ์ และกำหนดการส่งมอบ สำหรับโครงการขนาดใหญ่ ให้ยืนยันว่าเครื่องหมายสายเคเบิลและเอกสารประกอบชุดที่ให้มานั้นตรงกับข้อกำหนดจำเพาะที่ได้รับอนุมัติ
การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญในการบรรลุประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ แม้แต่สายเคเบิลที่ผลิตตามข้อกำหนดที่ถูกต้องก็อาจไม่ปลอดภัยหากติดตั้งหรือปลายสายอย่างไม่เหมาะสม
ในกรณีที่ตัวนำอะลูมิเนียมเชื่อมต่อกับตัวนำทองแดง ให้ใช้ตัวเชื่อมต่อที่ได้รับอนุมัติซึ่งออกแบบมาสำหรับการผสมผสานวัสดุเฉพาะ วิธีการเชื่อมต่อต้องคำนึงถึงความเข้ากันได้ ความต้านทานต่อการสัมผัส และข้อกำหนดการเตรียมการใดๆ ที่ระบุโดยผู้ผลิตตัวเชื่อมต่อ
สำหรับโครงการที่ต้องการข้อกำหนดด้านความปลอดภัยจากอัคคีภัย ให้ยืนยันการจำแนกประเภทสารหน่วงไฟที่แม่นยำและหลักฐานการทดสอบที่สนับสนุน ปลอกพีวีซีเพียงอย่างเดียวไม่ได้ระบุว่าสายเคเบิลมีคุณสมบัติตรงตามมาตรฐานความปลอดภัยจากอัคคีภัยโดยเฉพาะ
รายละเอียดสินค้าที่เผยแพร่ระบุแรงดันไฟฟ้าที่ 300/500V ตรวจสอบเครื่องหมายผลิตภัณฑ์และเอกสารประกอบกับข้อกำหนดของวงจรที่ต้องการทุกครั้งก่อนการติดตั้ง
อะลูมิเนียมมีความหนาแน่นต่ำกว่าและสามารถลดน้ำหนักตัวนำได้ ซึ่งเป็นประโยชน์สำหรับการขนย้ายและการขนส่ง อย่างไรก็ตาม อลูมิเนียมมีความต้านทานไฟฟ้าสูงกว่าทองแดง ดังนั้นขนาดตัวนำ ความเข้ากันได้ของขั้วต่อ และข้อกำหนดในการติดตั้งจึงต้องได้รับการประเมินอย่างรอบคอบ
ตารางข้อมูลจำเพาะ BLVV ที่เผยแพร่โดย Qiancheng แสดงรายการหน้าตัดที่ระบุที่ 2.5, 4, 6, 10, 16, 25, 35, 50 และ 70 มม.² ยืนยันความพร้อมในปัจจุบันและข้อกำหนดด้านขนาดหรือความยาวพิเศษกับซัพพลายเออร์โดยตรง
อาจเหมาะสำหรับการใช้งานสายไฟคงที่กลางแจ้งบางประเภทเมื่อข้อกำหนดของผลิตภัณฑ์และเงื่อนไขการติดตั้งอนุญาต ต้องประเมินแสงแดดโดยตรง การสัมผัสน้ำ อุณหภูมิ และความเสียหายทางกล อย่าคิดว่าสายเคเบิลหุ้มด้วย PVC ทั้งหมดเหมาะสำหรับการรับรังสียูวีเป็นเวลานานหรือฝังโดยตรง
ไม่ ประสิทธิภาพการหน่วงไฟขึ้นอยู่กับสูตรวัสดุเฉพาะ การออกแบบสายเคเบิล และมาตรฐานการทดสอบที่เกี่ยวข้อง หากต้องการประสิทธิภาพในการหน่วงไฟ ให้ขอการยืนยันเวอร์ชันที่ให้มาและเอกสารประกอบการทดสอบที่รองรับ
การเลือกควรพิจารณาถึงกระแสโหลด ความยาวสายเคเบิล แรงดันไฟฟ้าตก อุณหภูมิแวดล้อม วิธีการติดตั้ง การจัดกลุ่มสายเคเบิล และข้อกำหนดทางไฟฟ้าในท้องถิ่น ผู้ออกแบบระบบไฟฟ้าที่มีคุณสมบัติเหมาะสมควรตรวจสอบขนาดตัวนำขั้นสุดท้าย แทนที่จะอาศัยส่วนตัดขวางที่ระบุเพียงอย่างเดียว
ระบุรุ่นสายเคเบิล แรงดันไฟฟ้าที่กำหนด หน้าตัดของตัวนำ ความยาวที่ต้องการ ปริมาณรวม สภาพแวดล้อมการติดตั้ง มาตรฐานที่เกี่ยวข้อง ตลาดปลายทาง ข้อกำหนดด้านบรรจุภัณฑ์ และข้อกำหนดด้านประสิทธิภาพพิเศษใดๆ ข้อมูลนี้ช่วยให้ซัพพลายเออร์ประเมินความเข้ากันได้ของข้อกำหนดและเตรียมใบเสนอราคาที่แม่นยำยิ่งขึ้น
ลวดกลมหุ้มฉนวนอะลูมิเนียม PVC เป็นตัวเลือกที่ใช้งานได้จริงสำหรับการติดตั้งแรงดันต่ำคงที่คงที่ซึ่งต้องใช้ตัวนำน้ำหนักเบาและโครงสร้างฉนวนและเปลือก PVC แบบป้องกัน ข้อมูลจำเพาะที่ประสบความสำเร็จขึ้นอยู่กับมากกว่าราคา: อัตราแรงดันไฟฟ้า ขนาดตัวนำ ความเข้ากันได้ของการเชื่อมต่อ ความเสี่ยงต่อสิ่งแวดล้อม และเอกสารการปฏิบัติตามข้อกำหนด ล้วนมีอิทธิพลต่อประสิทธิภาพในระยะยาว
เฉียนเฉิง จัดทำข้อกำหนดสายเคเบิล BLVV สำหรับการประเมินโครงการ โดยมีขนาดตัวนำที่ระบุไว้ตั้งแต่ 2.5 มม.² ถึง 70 มม.² หากคุณกำลังจัดหาสายเคเบิลสำหรับอาคาร โรงงาน หรือโครงการจำหน่ายไฟฟ้า ให้ตรวจสอบข้อกำหนดทางเทคนิคของคุณก่อนเลือกรุ่นสุดท้าย เยี่ยมชมหน้าผลิตภัณฑ์ลวดกลมหุ้มฉนวน PVC อะลูมิเนียมเพื่อตรวจสอบข้อมูลที่มีอยู่ติดต่อเราโดยระบุขนาด แรงดันไฟฟ้า ปริมาณ เงื่อนไขการติดตั้ง และปลายทางการจัดส่งที่คุณต้องการ ทีมงานของ Qiancheng สามารถช่วยคุณหารือเกี่ยวกับข้อกำหนดเฉพาะและรายละเอียดใบเสนอราคาสำหรับโครงการของคุณได้
