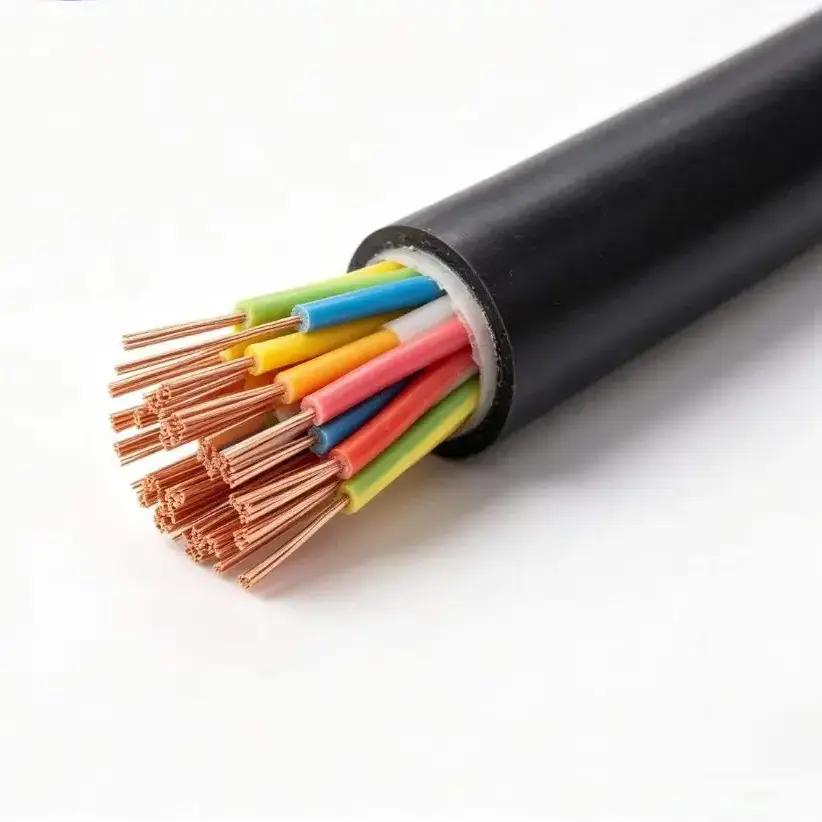

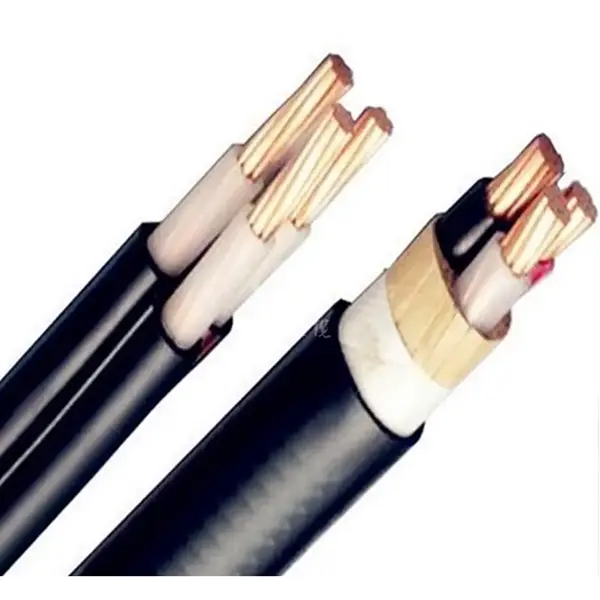

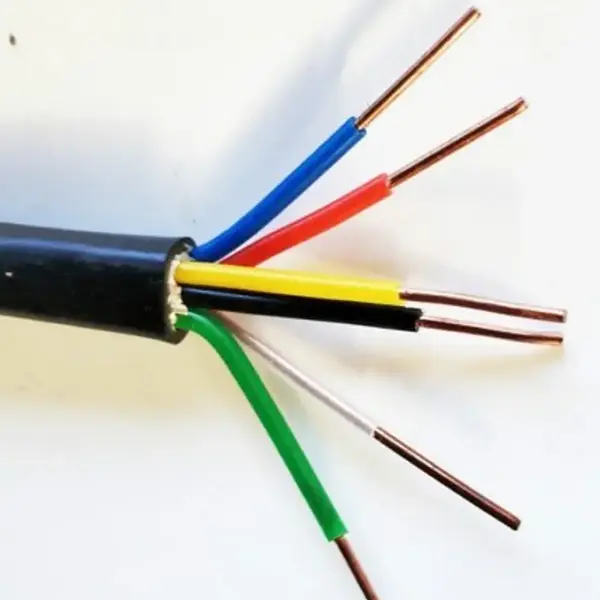

สายเคเบิลควบคุมทองแดง XLPE

รุ่นผลิตภัณฑ์: KYJV, KYJVP, KYJV22, KYJY ฯลฯ

สายเคเบิลควบคุมทองแดง XLPE ใช้สำหรับการควบคุมแรงดันไฟฟ้าต่ำ เครื่องมือวัด และวงจรสัญญาณที่ระบบฉนวนจำเป็นต้องรองรับอุณหภูมิการทำงานที่สูงขึ้น โครงสร้างมาตรฐานผสมผสานตัวนำทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูงเข้ากับฉนวน XLPE และเปลือกนอก PVC โดยมีโครงร่างหุ้มเกราะแบบไม่มีเกราะ มีชีลด์ และเทปเหล็กสำหรับเงื่อนไขการติดตั้งที่แตกต่างกัน

ข้อมูลทางเทคนิคที่ให้มาระบุแรงดันไฟฟ้าพิกัด 450/750V อุณหภูมิการทำงานระยะยาวสูงสุด 90 °C และหน้าตัดของตัวนำมาตรฐานตั้งแต่ 0.75 ถึง 6 มม.² ขึ้นอยู่กับวงจรและวิธีการวาง สายเคเบิลสามารถจัดหาตัวนำแบบแข็งหรือแบบยืดหยุ่นได้ การกำหนดค่าแบบหลายคอร์ การชีลด์ การหุ้มเกราะ หรือโครงสร้างฮาโลเจนเป็นศูนย์ควันต่ำของ WDZ

ข้อมูลจำเพาะของผลิตภัณฑ์ ขนาด และตารางพารามิเตอร์ทางเทคนิค

ลักษณะการก่อสร้างและไฟฟ้า

1. ฉนวน XLPE

โพลีเอทิลีนแบบเชื่อมขวางจะสร้างชั้นฉนวนหลัก ข้อมูลจำเพาะที่ให้มาจะให้อุณหภูมิการทำงานสูงสุดในระยะยาวที่ 90 °C และความทนทานต่อโหลดเกินในระยะสั้นที่ 130 °C ช่วงอุณหภูมินี้เป็นหนึ่งในเหตุผลหลักในการพิจารณาฉนวน XLPE เมื่อการติดตั้งส่วนควบคุมอาจทำงานสูงกว่าสภาวะทั่วไปของสายไฟหุ้มฉนวน PVC ทั่วไป

2. ตัวเลือกตัวนำทองแดง

ตัวนำถูกกำหนดให้เป็นทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูง 99.99% KYJV ใช้ตัวนำโซลิดคลาส 1 ในขณะที่ KYJVR อยู่ในรายการด้วยตัวนำยืดหยุ่นคลาส 5 โครงสร้างตัวนำจึงสามารถจับคู่กับสายไฟคงที่หรือการติดตั้งที่ต้องการความยืดหยุ่นเพิ่มเติม

3. ปลอกพีวีซีและตัวแปรการทำงาน

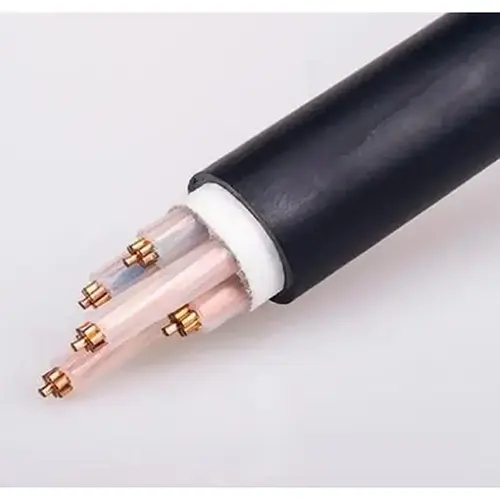

ปลอกด้านนอกมาตรฐานคือ PVC โดยมีเวอร์ชันฮาโลเจนเป็นศูนย์ควันต่ำ WDZ ให้เลือกเป็นตัวเลือกอัปเกรด KYJVP แบบมีชีลด์เพิ่มชีลด์แบบถักทองแดง ในขณะที่ KYJV22 ใช้เกราะเทปเหล็กสำหรับการใช้งานที่ต้องการการป้องกันทางกลเพิ่มเติม รูปแบบเหล่านี้ช่วยให้โครงสร้างสายเคเบิลสอดคล้องกับการติดตั้งโดยรอบ แทนที่จะใช้การกำหนดค่าเดียวสำหรับทุกโครงการ

การเลือกการกำหนดค่าที่เหมาะสม

ปริมาณแกนกลางควรสอดคล้องกับจำนวนวงจรควบคุม เครื่องมือวัด หรือวงจรป้องกันที่ให้บริการโดยสายเคเบิล ช่วงมาตรฐานครอบคลุม 2 ถึง 61 คอร์ ในขณะที่หน้าตัดของตัวนำมีตั้งแต่ 0.75 ถึง 6 มม.² ขนาดตัวนำที่ต้องการควรพิจารณาจากโหลดของวงจร แรงดันไฟฟ้าตกที่อนุญาต และสภาวะการติดตั้ง แทนที่จะเลือกตามจำนวนแกนเพียงอย่างเดียว

เงื่อนไขการติดตั้งจะกำหนดว่าจำเป็นต้องมีการป้องกันเพิ่มเติมหรือไม่ KYJV หรือ KYJVR ที่ไม่มีการหุ้มเกราะมีไว้สำหรับถาดสายเคเบิล ท่อร้อยสายภายใน และการเดินสายร่องสายเคเบิลแบบคงที่ KYJVP สามารถพิจารณาได้ในกรณีที่มีการรบกวนทางแม่เหล็กไฟฟ้า ในขณะที่ KYJV22 มีไว้สำหรับการติดตั้งที่ระบุซึ่งต้องใช้เกราะเทปเหล็กและการป้องกันทางกล ควรพิจารณาค่ารัศมีการโค้งงอขั้นต่ำที่ให้มาในระหว่างการกำหนดเส้นทางด้วย

การใช้งานทั่วไป

1. อุปกรณ์พลังงานและไฟฟ้า

สายเคเบิลนี้สามารถใช้สำหรับการควบคุมแรงดันไฟฟ้าต่ำและการเดินสายสัญญาณที่เกี่ยวข้องกับอุปกรณ์ PV ระบบกักเก็บพลังงาน อินเวอร์เตอร์ ตู้ไฟฟ้า และอุปกรณ์ที่เกี่ยวข้อง ฉนวน XLPE ให้ช่วงอุณหภูมิการทำงานระยะยาว 90 °C ที่ระบุสำหรับการติดตั้งที่อุณหภูมิแวดล้อมหรืออุณหภูมิอุปกรณ์ต้องการประสิทธิภาพของฉนวนในระดับนี้

2. ระบบอัตโนมัติทางอุตสาหกรรม

ตู้ควบคุมสำหรับเครื่องมือกล ปั๊ม พัดลม ระบบ PLC และอุปกรณ์ในกระบวนการผลิตอาจต้องใช้สายไฟควบคุมแบบมัลติคอร์ที่มีตัวนำและการกำหนดค่าการติดตั้งที่แตกต่างกัน รุ่นตัวนำที่ยืดหยุ่นช่วยลดความยุ่งยากในการกำหนดเส้นทางรอบๆ เทอร์มินัลอุปกรณ์และตู้ ในขณะที่รุ่นที่มีฉนวนหุ้มมีไว้สำหรับวงจรที่จำเป็นต้องแก้ไขการรบกวนทางแม่เหล็กไฟฟ้า

3. โครงสร้างพื้นฐานของเทศบาลและอาคาร

ช่วงสายเคเบิลสามารถใช้ในอุโมงค์สาธารณูปโภคใต้ดิน ร่องลึกสายเคเบิล ระบบไฟฟ้าในอาคาร และการติดตั้งการควบคุมแรงดันต่ำคงที่อื่นๆ ในกรณีที่สายเคเบิลต้องเผชิญกับภาระทางกลเพิ่มเติมหรือต้องมีการก่อสร้างแบบฝังโดยตรง การกำหนดค่า KYJV22 แบบหุ้มเกราะจะมีตัวเลือกการติดตั้งที่แตกต่างออกไป

4. การควบคุมและป้องกันระบบไฟฟ้า

วงจรทุติยภูมิแรงดันต่ำในสถานีไฟฟ้าย่อย โรงไฟฟ้า ห้องกระจายสินค้า และอุปกรณ์ไฟฟ้าสามารถใช้สายเคเบิลควบคุมแบบมัลติคอร์ในการรับสัญญาณ การเชื่อมต่อกัน และการควบคุมอุปกรณ์ รุ่นสุดท้ายควรจับคู่กับฟังก์ชันวงจร ขนาดตัวนำ ข้อกำหนดการป้องกัน และวิธีการติดตั้ง

5. โครงการส่งออกอุปกรณ์และวิศวกรรม

สำหรับอุปกรณ์ไฟฟ้าและโครงการวิศวกรรมที่มุ่งเน้นการส่งออก ข้อมูลจำเพาะของสายเคเบิลควรได้รับการยืนยันกับข้อกำหนดของโครงการที่เกี่ยวข้องก่อนการผลิต สามารถระบุเอกสาร ความยาวในการส่งมอบ ประเภทม้วน และบันทึกการตรวจสอบที่จำเป็นร่วมกับรุ่นสายเคเบิลและโครงสร้างได้

การตรวจสอบทางเทคนิคก่อนสั่งซื้อ

สำหรับใบเสนอราคาโครงการ โดยปกติแล้วข้อมูลพื้นฐานจะประกอบด้วยแบบจำลองสายเคเบิล แรงดันไฟฟ้า ระดับตัวนำ หน้าตัด ปริมาณแกน และความยาวที่ต้องการ ถ้าสายเคเบิลจะถูกส่งไปใกล้กับบริภัณฑ์ที่ก่อให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า ควรระบุข้อกำหนดในการป้องกันแยกต่างหาก ควรระบุการฝังโดยตรงหรือการติดตั้งแบบเปิดโล่งเพื่อให้สามารถประเมินความจำเป็นของชุดเกราะได้

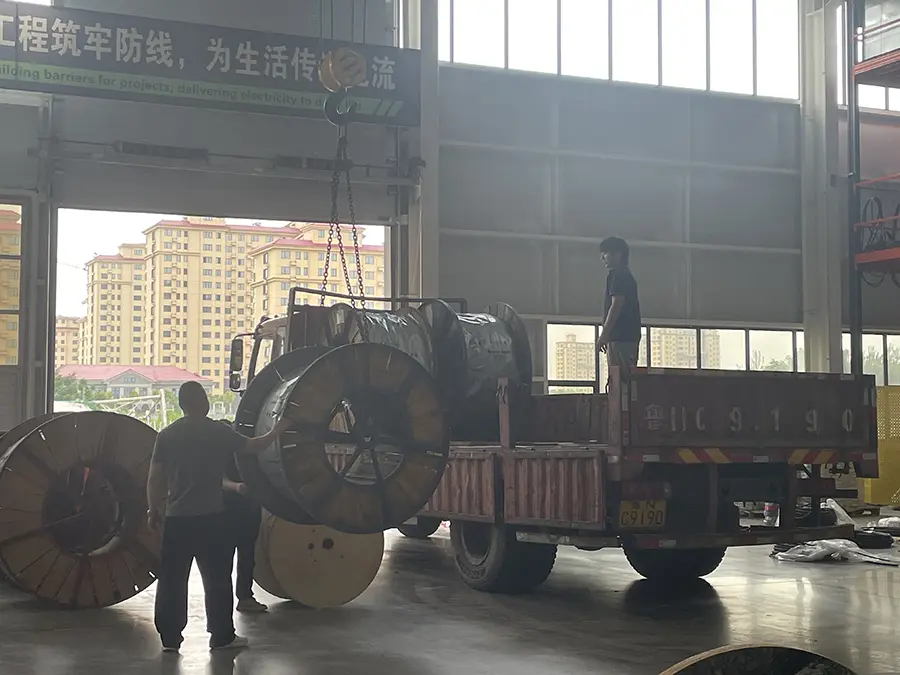

สำหรับคำสั่งส่งออก ควรยืนยันบรรจุภัณฑ์และเอกสารประกอบในขั้นตอนการเสนอราคา ข้อมูลจำเพาะที่ให้มาจะแสดงรายการม้วนพลาสติกและม้วนไม้รมยา พร้อมด้วยความยาวในการจัดส่งที่กำหนดเอง ควรระบุข้อกำหนดพิเศษ เช่น โครงสร้างฮาโลเจนเป็นศูนย์ควันต่ำของ WDZ หรือเวอร์ชันทนความเย็นก่อนการผลิต

คำถามที่พบบ่อย

1. สายเคเบิลนี้มีมาตรฐานอะไรระบุไว้?

ข้อมูลผลิตภัณฑ์ที่ให้มาระบุ GB/T 9330 เป็นมาตรฐานแห่งชาติ หากโครงการในต่างประเทศต้องการมาตรฐาน ใบรับรอง หรือเอกสารการตรวจสอบเพิ่มเติม ข้อกำหนดเหล่านั้นควรได้รับการยืนยันตามตลาดปลายทางและข้อกำหนดของโครงการ

2. มีขนาดตัวนำและปริมาณแกนอะไรบ้าง?

หน้าตัดของตัวนำมาตรฐานคือ 0.75, 1.0, 1.5, 2.5, 4 และ 6 มม.² การกำหนดค่าคอร์มาตรฐานมีตั้งแต่ 2 ถึง 61 คอร์ รวมถึงจำนวนคอร์ระดับกลางหลายคอร์ด้วย ปริมาณหลักพิเศษสามารถผลิตได้ตามความต้องการของโครงการ

3. อุณหภูมิการทำงานของฉนวน XLPE คือเท่าไร?

ข้อมูลทางเทคนิคที่ให้มาระบุอุณหภูมิการทำงานสูงสุดในระยะยาวที่ 90 °C และความทนทานต่อโหลดเกินในระยะสั้นที่ 130 °C อุณหภูมิขั้นต่ำมาตรฐานในการวางไข่คือ ≥0 °C ในขณะที่รุ่นทนความเย็นแสดงไว้สำหรับการติดตั้งโดยตรงที่ -30 °C

4. เมื่อใดจึงจำเป็นต้องใช้เวอร์ชันที่มีฉนวนหุ้มหรือหุ้มเกราะ?

KYJVP ที่มีฉนวนป้องกันสามารถพิจารณาได้เมื่อจำเป็นต้องควบคุมการรบกวนทางแม่เหล็กไฟฟ้าในสัญญาณหรือวงจรควบคุม เกราะ KYJV22 มีไว้สำหรับการวางเงื่อนไขที่ต้องการการป้องกันทางกลเพิ่มเติม รวมถึงการฝังใต้ดินโดยตรงที่ระบุ ข้อกำหนดรัศมีการโค้งงอขั้นต่ำจะแตกต่างกันสำหรับโครงสร้างที่ไม่มีเกราะ มีเกราะป้องกัน และหุ้มเกราะ

5. มีการทดสอบทางไฟฟ้าอะไรบ้างก่อนส่งมอบ?

ข้อมูลจำเพาะที่ให้มาระบุความต้านทานของฉนวนที่ ≥1000 MΩ·km ที่ 20 °C และการทดสอบความต้านทานแรงดันไฟฟ้าของผลิตภัณฑ์สำเร็จรูปที่ 3000V/5 นาที โดยไม่มีการแยกส่วน ตารางยังระบุการตรวจสอบอย่างครบถ้วนก่อนส่งมอบ การตรวจสอบเฉพาะโครงการหรือข้อกำหนดการทดสอบโดยบุคคลที่สามควรได้รับการยืนยันก่อนการผลิต

6. สามารถปรับแต่งความยาวในการจัดส่งและโครงสร้างสายเคเบิลได้หรือไม่?

ใช่. ข้อมูลที่ให้มาจะแสดงรายการความยาวในการจัดส่งแบบกำหนดเองโดยมีค่าเผื่อความยาวตามที่ระบุไว้ที่ ±0.5% สามารถระบุปริมาณแกนหลักพิเศษ โครงสร้างตัวนำแบบยืดหยุ่น การป้องกัน เกราะ โครงสร้าง WDZ ไร้ฮาโลเจนควันต่ำ และเวอร์ชันทนความเย็นได้ตามความต้องการของโครงการ
