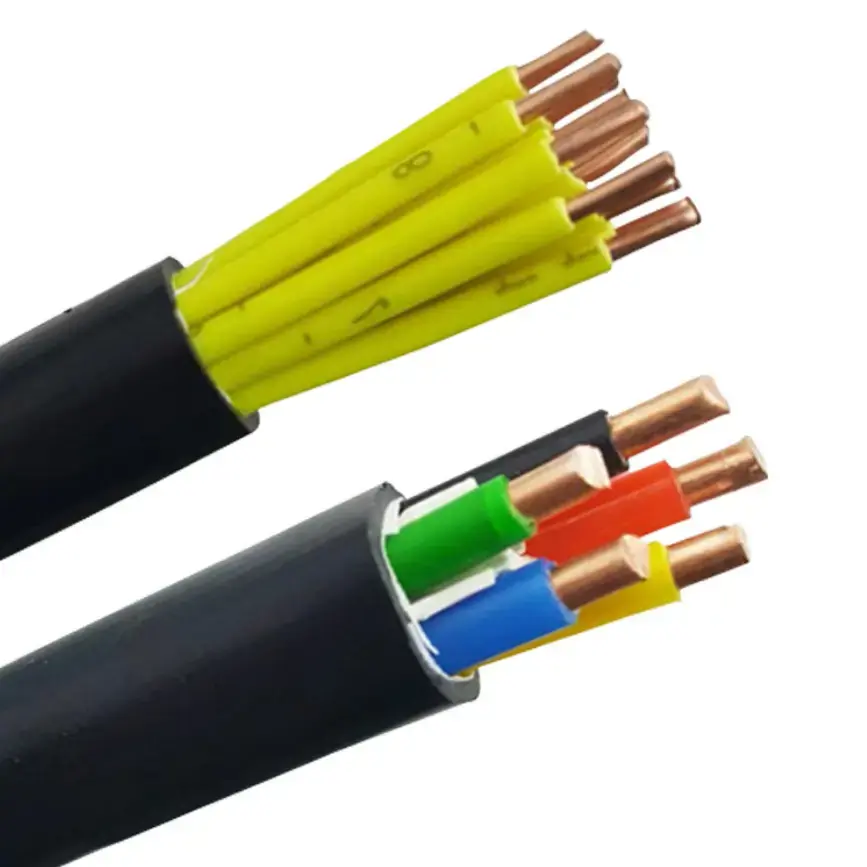

สายไฟควบคุมสารหน่วงไฟทองแดง PVC

รุ่นผลิตภัณฑ์: ZR-KVV คือ Z(A、B、C、D)-KVV, ZR-KVVP คือ Z(A、B、C、D)-KVVP, ZR-KVV22 คือ Z(A、B、C、D)-KVV22 เป็นต้น

สายเคเบิลควบคุมสารหน่วงไฟทองแดง PVC เป็นสายเคเบิลควบคุม 450/750V ที่ใช้ตัวนำทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูง เทปไมกา และฉนวนและปลอก PVC ทนไฟ โครงสร้างตัวนำแบบยืดหยุ่นคลาส 1 แข็ง, คลาส 2 ควั่นและคลาส 5 พร้อมใช้งานสำหรับสภาพการเดินสายที่แตกต่างกัน สายเคเบิลนี้มีไว้สำหรับการควบคุม การตรวจสอบ และวงจรเสริมในโรงงานอุตสาหกรรม อาคาร และระบบไฟฟ้าแรงดันต่ำอื่นๆ ที่ต้องการประสิทธิภาพในการหน่วงไฟและทนไฟ

โครงสร้างสายเคเบิลยังอาจรวมถึงการถักลวดทองแดงหรือเทปหุ้มทองแดงที่เป็นอุปกรณ์เสริม โดยมีจำนวนคอร์ตั้งแต่ 2 ถึง 61 คอร์ ดังนั้นการเลือกจึงขึ้นอยู่กับประเภทของตัวนำ หน้าตัด ปริมาณแกน ข้อกำหนดในการป้องกัน วิธีการติดตั้ง และข้อกำหนดด้านประสิทธิภาพการดับเพลิงที่เกี่ยวข้องของโครงการ

ข้อมูลจำเพาะของผลิตภัณฑ์ขนาดและตารางพารามิเตอร์ทางเทคนิค

การก่อสร้างและประสิทธิภาพ

ตัวเลือกตัวนำสำหรับสภาพการเดินสายที่แตกต่างกัน

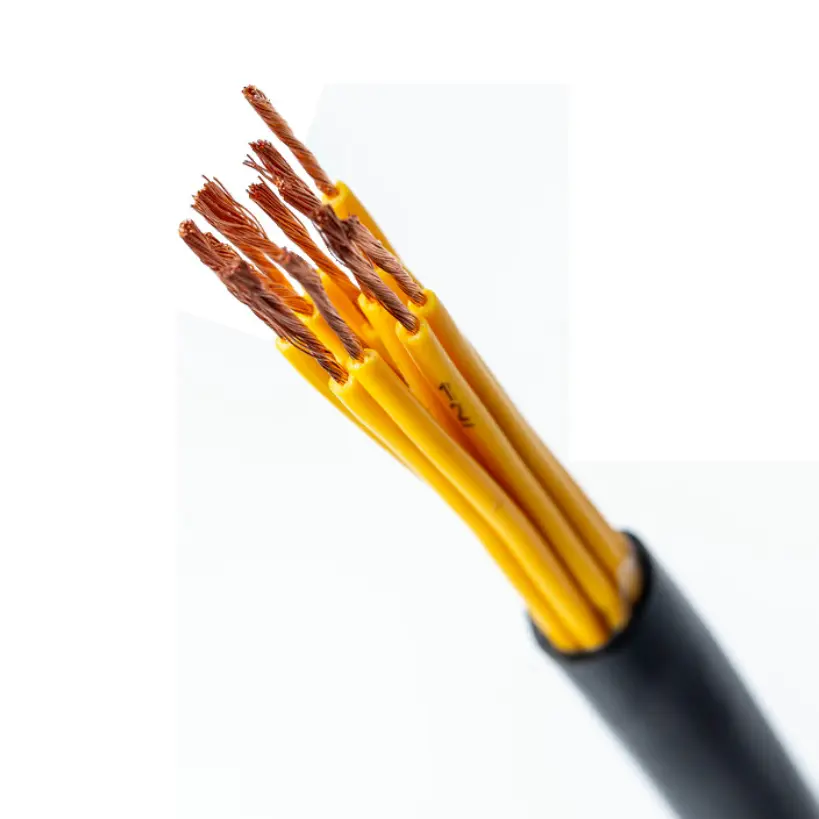

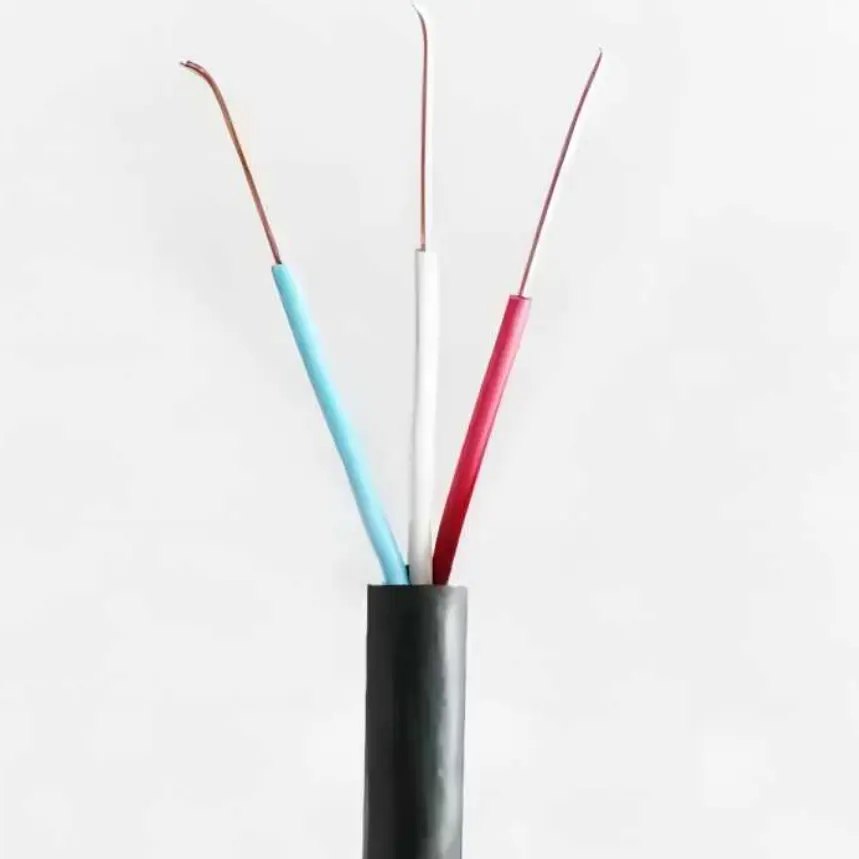

สายเคเบิลมีให้เลือกทั้งแบบตัวนำทองแดงแบบแข็ง แบบตีเกลียว หรือแบบยืดหยุ่น โครงสร้างแบบแข็งและแบบตีเกลียวสามารถใช้ได้ในกรณีที่เส้นทางเคเบิลค่อนข้างคงที่ ในขณะที่ตัวนำแบบยืดหยุ่นจะสะดวกกว่าสำหรับการเดินสายในตู้ การเชื่อมต่ออุปกรณ์ และการติดตั้งที่ต้องการการจัดการสายเคเบิลที่ง่ายกว่า ควรเลือกโครงสร้างตัวนำที่เหมาะสมตามวิธีการติดตั้งและข้อกำหนดทางกล

ไมกาเทปและฉนวนพีวีซี

เทปไมก้าเป็นชั้นทนไฟรอบๆ ตัวนำ ในขณะที่พีวีซีเป็นฉนวนไฟฟ้าหลัก เปลือกนอกทำจาก PVC ทนไฟเช่นกัน การผสมผสานนี้ทำให้สายเคเบิลมีโครงสร้างทนไฟและคุณสมบัติหน่วงไฟที่กำหนดไว้สำหรับการกำหนดค่าสายเคเบิลที่เกี่ยวข้อง

การป้องกันเสริม

สำหรับวงจรที่จำเป็นต้องพิจารณาการรบกวนทางแม่เหล็กไฟฟ้า สามารถระบุการถักลวดทองแดงหรือการพันเทปทองแดงเป็นชั้นป้องกันได้ อัตราความครอบคลุมของการป้องกันที่ระบุไว้คือ ≥80% ควรเลือกโครงสร้างแบบชีลด์ตามประเภทสัญญาณ อุปกรณ์ไฟฟ้าโดยรอบ และสภาพแวดล้อมในการติดตั้ง

ในกรณีที่สายเคเบิลตอบสนองข้อกำหนดการเดินสายไฟที่ใช้งานได้จริง

สายเคเบิลควบคุมสารหน่วงไฟทองแดง PVC สามารถกำหนดค่าสำหรับเงื่อนไขการเดินสายควบคุมทั้งแบบคงที่และยืดหยุ่นมากขึ้น ซึ่งช่วยลดความจำเป็นในการเลือกโครงสร้างตัวนำที่แตกต่างกันโดยสิ้นเชิงเมื่อโครงการประกอบด้วยตู้ควบคุม การเชื่อมต่ออุปกรณ์ และเส้นทางสายเคเบิลคงที่ภายในระบบไฟฟ้าเดียวกัน

สำหรับวงจรที่มีสัญญาณควบคุมและตรวจติดตาม ความต้านทานของตัวนำถือเป็นข้อกำหนดที่สำคัญมากกว่าเป็นเพียงคำอธิบายเกี่ยวกับวัสดุ ตารางทางเทคนิคแสดงข้อกำหนดด้านความต้านทานของฉนวน แรงดันไฟฟ้า และความต้านทานตัวนำ ซึ่งสามารถใช้เพื่อยืนยันทางเทคนิคก่อนสั่งซื้อ

ในกรณีที่การป้องกันอัคคีภัยเป็นส่วนหนึ่งของการออกแบบทางไฟฟ้า ควรประเมินคุณลักษณะการหน่วงไฟและทนไฟของสายเคเบิลร่วมกับการเดินสายเคเบิล วิธีการสนับสนุน และข้อกำหนดของระบบป้องกันอัคคีภัยที่สมบูรณ์ ประสิทธิภาพของสายเคเบิลไม่ควรพิจารณาแยกจากวิธีการติดตั้ง

สถานการณ์การใช้งาน

1. ระบบป้องกันอัคคีภัย: ตู้ควบคุมป้องกันอัคคีภัย วงจรสัญญาณเตือนภัย อุปกรณ์ระบายควัน และระบบควบคุมปั๊มน้ำและดับเพลิง

2. สิ่งอำนวยความสะดวกด้านไฟฟ้า: ตู้ควบคุมไฟฟ้า วงจรเสริมชุดเครื่องกำเนิดไฟฟ้า และการควบคุมหรือการเดินสายสัญญาณในห้องจ่ายไฟ

3. ระบบอัตโนมัติทางอุตสาหกรรม: ระบบควบคุมสำหรับสายการผลิต เครื่องจักร และอุปกรณ์ในกระบวนการผลิตที่จำเป็นต้องมีโครงสร้างสายเคเบิลทนไฟ

4. ระบบไฟฟ้าในอาคาร: ระบบควบคุมลิฟต์ อุปกรณ์เครื่องปรับอากาศส่วนกลาง ห้องเครื่องชั้นใต้ดิน และการใช้งานระบบอัตโนมัติในอาคารอื่นๆ

5. อุปกรณ์อุตสาหกรรมทั่วไป: อุปกรณ์บำบัดน้ำเสีย สายการอบแห้ง เครื่องมือกล และวงจรควบคุมเสริมอื่น ๆ

การตรวจสอบคุณภาพและทางเทคนิค

สำหรับการจัดซื้อทางเทคนิค จุดตรวจสอบหลัก ได้แก่ โครงสร้างตัวนำ หน้าตัดของตัวนำ ความหนาของฉนวน PVC ความต้านทานของฉนวน แรงดันไฟฟ้าทน ความต้านทานของตัวนำ การกำหนดค่าการป้องกัน และข้อกำหนดด้านประสิทธิภาพการดับเพลิงที่ระบุ พารามิเตอร์เหล่านี้เป็นพื้นฐานที่เป็นประโยชน์สำหรับการยอมรับผลิตภัณฑ์มากกว่าคำอธิบายทั่วไปเกี่ยวกับคุณภาพสายเคเบิล

Qiancheng สามารถจัดเตรียมข้อมูลจำเพาะของผลิตภัณฑ์และเอกสารทางเทคนิคที่เกี่ยวข้องตามการกำหนดค่าสายเคเบิลที่สั่งซื้อ สำหรับโครงการด้านวิศวกรรมและการส่งออก ควรยืนยันข้อกำหนดสำหรับรายงานผลการทดสอบ ใบรับรอง บันทึกการตรวจสอบ บรรจุภัณฑ์ และความยาวของสายเคเบิลก่อนการผลิต

คู่มือการเลือกข้อมูลจำเพาะ

หน้าตัดของตัวนำ

หน้าตัดของตัวนำที่ใช้ได้คือ 0.5 มม.² ถึง 10 มม.² การเลือกควรขึ้นอยู่กับฟังก์ชันของวงจร โหลดไฟฟ้า ความต้านทานของตัวนำที่อนุญาต และข้อกำหนดในการติดตั้งที่เกี่ยวข้อง

ปริมาณหลัก

การกำหนดค่ามาตรฐานครอบคลุม 2 ถึง 61 คอร์ ปริมาณหลักควรพิจารณาจากจำนวนวงจรควบคุม การตรวจสอบ และวงจรเสริมที่อุปกรณ์หรือโครงการต้องการ

ข้อกำหนดการป้องกัน

ในกรณีที่สัญญาณรบกวนเป็นปัญหา ก็สามารถพิจารณาการถักลวดทองแดงหรือการหุ้มเทปทองแดงได้ ควรยืนยันวิธีการป้องกันที่จำเป็นตามสภาพแวดล้อมทางไฟฟ้าและข้อกำหนดของระบบควบคุม

ประสิทธิภาพการยิง

ตารางทางเทคนิคระบุสภาวะการสัมผัสไฟไม่น้อยกว่า 830°C เป็นเวลา 90 นาทีและข้อกำหนดสารหน่วงไฟภายใต้ GB/T 19666 ควรยืนยันเงื่อนไขการทดสอบและเอกสารที่จำเป็นโดยเทียบกับข้อกำหนดของโครงการจริงก่อนสั่งซื้อ

คำถามที่พบบ่อย

1. สายเคเบิลนี้มีมาตรฐานอะไรระบุไว้?

ข้อมูลทางเทคนิคอ้างอิง GB/T 9330 สำหรับความต้านทานของตัวนำ DC และ GB/T 19666 สำหรับข้อกำหนดสารหน่วงไฟที่ระบุไว้ เอกสารการรับรองหรือการทดสอบเพิ่มเติมใดๆ ที่จำเป็นสำหรับโครงการส่งออกควรได้รับการยืนยันตามการกำหนดค่าสายเคเบิลที่สั่งซื้อ

2. มีโครงสร้างตัวนำอะไรบ้าง?

สามารถกำหนดค่าสายเคเบิลด้วยตัวนำแข็งแบบแข็งหรือตัวนำแบบยืดหยุ่นหลายเส้นได้ โครงสร้างที่เหมาะสมขึ้นอยู่กับว่าการติดตั้งได้รับการแก้ไขแล้ว กำหนดเส้นทางผ่านตู้ควบคุม หรือต้องการความยืดหยุ่นมากขึ้นระหว่างการติดตั้ง

3. มีหน้าตัดและปริมาณแกนอะไรบ้าง?

หน้าตัดของตัวนำที่ระบุไว้มีตั้งแต่ 0.5 มม.² ถึง 10 มม.² โดยมีปริมาณแกนตั้งแต่ 2 ถึง 61 คอร์ การรวมขั้นสุดท้ายควรได้รับการยืนยันตามการออกแบบวงจรและการกำหนดค่าสายเคเบิล

4. สามารถหุ้มสายเคเบิลได้หรือไม่?

ใช่. การถักลวดทองแดงหรือการพันด้วยเทปทองแดงสามารถระบุเป็นชั้นป้องกันเสริมได้ โดยมีอัตราการครอบคลุมการป้องกันที่ระบุไว้ที่ ≥80%

5. สายเคเบิลควบคุมสารหน่วงไฟทองแดง PVC นี้ใช้กันทั่วไปที่ไหน?

ใช้สำหรับการควบคุม การตรวจสอบ และวงจรเสริมในระบบป้องกันอัคคีภัย สิ่งอำนวยความสะดวกด้านพลังงาน อุปกรณ์อัตโนมัติทางอุตสาหกรรม ระบบไฟฟ้าในอาคาร และการใช้งานทางอุตสาหกรรมอื่นๆ ที่จำเป็นต้องมีคุณสมบัติหน่วงการติดไฟและทนไฟตามที่ระบุ

6. ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

ระบุรุ่นที่ต้องการ ประเภทตัวนำ หน้าตัด ปริมาณแกน ข้อกำหนดการป้องกัน ความยาวสายเคเบิล สภาพแวดล้อมการติดตั้ง และข้อกำหนดด้านประสิทธิภาพการดับเพลิงที่เกี่ยวข้อง ควรระบุรายงานการตรวจสอบ ใบรับรอง หรือเอกสารการส่งออกที่จำเป็นไว้ล่วงหน้าด้วย
