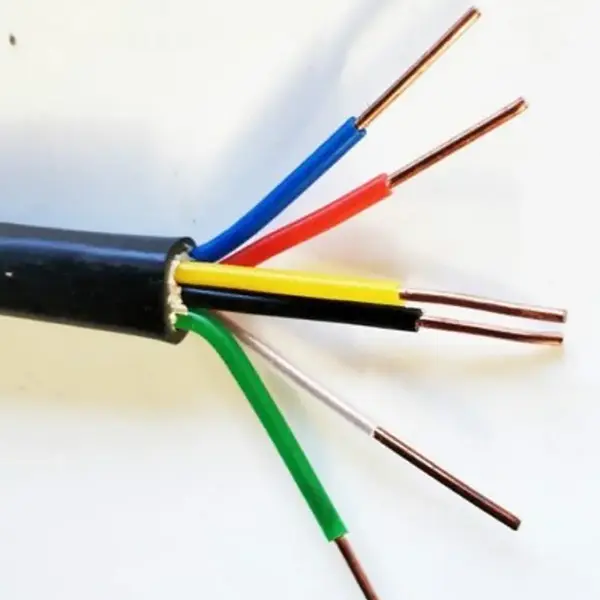

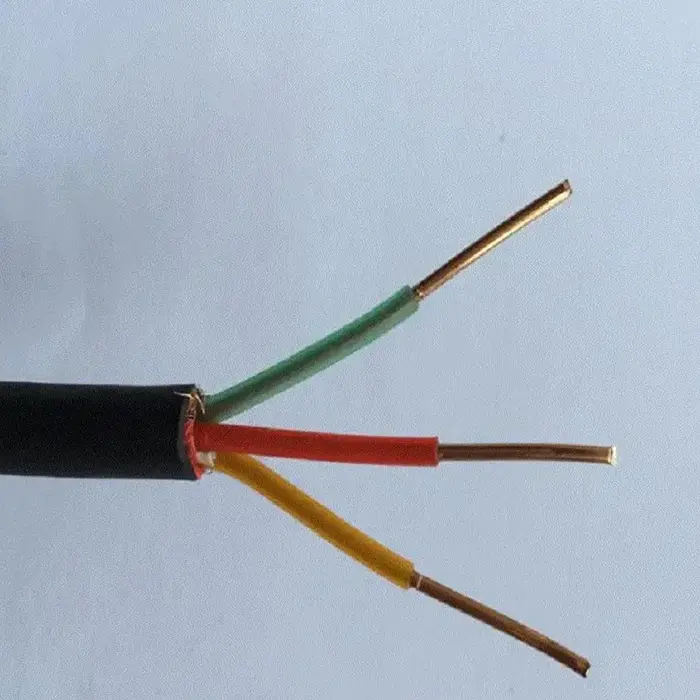

สายเคเบิลควบคุมทองแดง XLPE หน่วงไฟ

รุ่นผลิตภัณฑ์: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP ฯลฯ

สายเคเบิลควบคุมทองแดง XLPE หน่วงไฟใช้ในการควบคุมแรงดันไฟฟ้าต่ำและวงจรสัญญาณที่จำเป็นต้องจำกัดการแพร่กระจายของเปลวไฟ โครงสร้างมาตรฐานผสมผสานตัวนำทองแดงปลอดออกซิเจนเข้ากับฉนวน XLPE และเปลือกนอกที่หน่วงไฟ พร้อมการกำหนดค่าตัวนำแบบแข็งหรือแบบยืดหยุ่นสำหรับข้อกำหนดการเดินสายที่แตกต่างกัน รุ่นที่มีฉนวนหุ้มและหุ้มเกราะขยายขอบเขตไปสู่การติดตั้งที่จำเป็นต้องคำนึงถึงการรบกวนทางแม่เหล็กไฟฟ้าหรือการป้องกันทางกลด้วย

ฉนวน XLPE ได้รับการระบุไว้สำหรับอุณหภูมิการทำงานสูงสุดในระยะยาวที่ 90 °C ในขณะที่สายเคเบิลมีจำหน่ายในรูปแบบ 450/750V โดยมีจำนวนแกนหลายแกนและหน้าตัดของตัวนำ สามารถเลือกเกรดสารหน่วงไฟ Z(A, B, C) การป้องกัน การหุ้มเกราะ และความยาวพิเศษได้ตามวงจรควบคุมและสภาวะการวาง

ข้อมูลจำเพาะของผลิตภัณฑ์ ขนาด และตารางพารามิเตอร์ทางเทคนิค

การก่อสร้างและประสิทธิภาพ

1. ฉนวน XLPE สำหรับการเดินสายไฟควบคุมอุณหภูมิสูง

ระบบฉนวนใช้โพลีเอทิลีนเชื่อมขวางมากกว่าฉนวนพีวีซีทั่วไป ตามข้อกำหนดที่ให้มา ชั้น XLPE มีอุณหภูมิการทำงานสูงสุดในระยะยาวที่ 90 °C และความทนทานต่อการโอเวอร์โหลดในระยะสั้นที่ 130 °C ทำให้โครงสร้างเหมาะสำหรับอุปกรณ์ควบคุมและการติดตั้งระบบไฟฟ้าซึ่งสายเคเบิลอาจมีอุณหภูมิในการทำงานสูงขึ้น

2. ตัวนำทองแดงสำหรับวงจรควบคุมและสัญญาณ

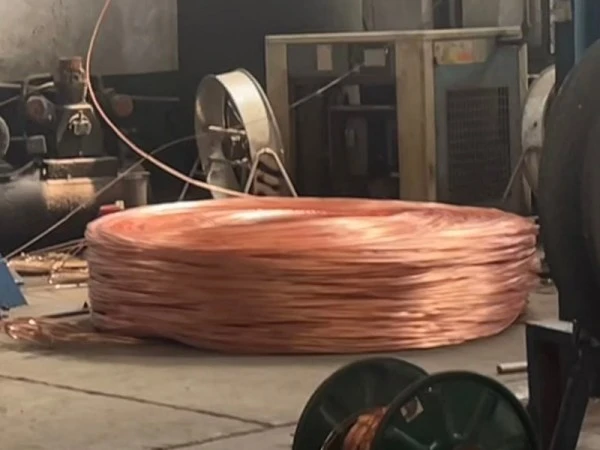

ข้อมูลจำเพาะของตัวนำครอบคลุมทองแดงไร้ออกซิเจนที่มีความบริสุทธิ์สูง 99.99% โดยมีตัวนำโซลิดคลาส 1 และตัวนำยืดหยุ่นตีเกลียวคลาส 5 ที่มีจำหน่าย ทางเลือกระหว่างโครงสร้างแบบแข็งและแบบยืดหยุ่นสามารถจับคู่กับวิธีการเดินสาย การจัดเรียงขั้วต่อ และพื้นที่การติดตั้ง

3. ปลอกทนไฟและการป้องกันเสริม

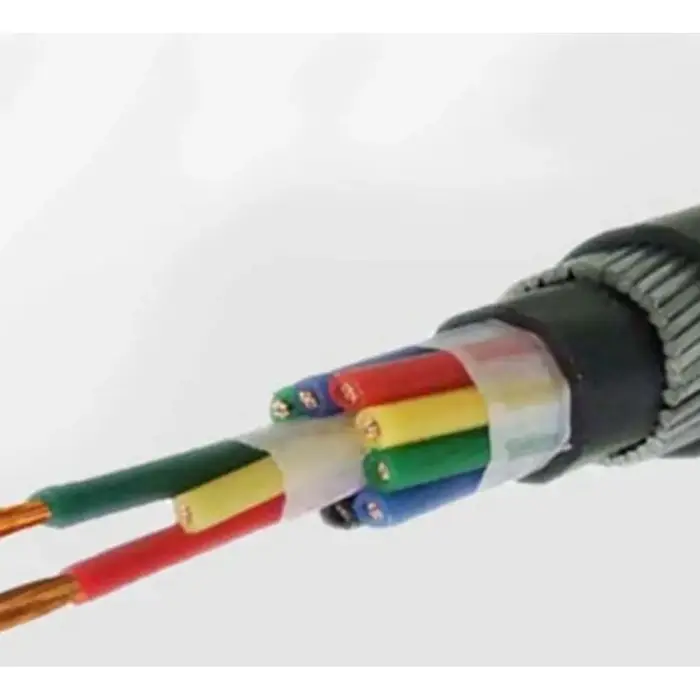

เปลือกด้านนอกอาจเป็น PVC หรือโพลีเอทิลีน (โพลิโอเลฟิน) หน่วงไฟ โดยมีเกรดทนไฟ Z(A, B, C) จำหน่าย การกำหนดค่า ZR-KYJYP ที่มีฉนวนหุ้มและ ZR-KYJV22 หรือ ZR-KYJY23 แบบหุ้มเกราะตอบสนองความต้องการการติดตั้งเพิ่มเติม การป้องกันมีความเกี่ยวข้องในกรณีที่จำเป็นต้องควบคุมการรบกวนทางแม่เหล็กไฟฟ้า ในขณะที่เกราะเทปเหล็กให้การป้องกันทางกลสำหรับสภาพการวางที่ระบุ

การเลือกการกำหนดค่าสายเคเบิลสำหรับการติดตั้ง

โครงสร้างที่เหมาะสมขึ้นอยู่กับขนาดตัวนำมากกว่า ปริมาณแกนกลางควรตรงกับจำนวนวงจรควบคุมหรือวงจรสัญญาณ ในขณะที่ระดับตัวนำควรสอดคล้องกับวิธีการติดตั้ง สำหรับถาดสายเคเบิลและการเดินสายไฟคงที่ภายในอาคาร โครงสร้างแบบไม่มีเกราะอาจเพียงพอ รุ่นที่หุ้มฉนวนสามารถพิจารณาได้สำหรับวงจรที่ได้รับผลกระทบจากการรบกวนทางแม่เหล็กไฟฟ้า ในขณะที่รุ่นที่หุ้มเกราะมีไว้สำหรับการติดตั้งที่สายเคเบิลสัมผัสกับแรงดันทางกลหรือสภาวะฝังโดยตรง

สำหรับโครงการที่ต้องการลดคุณลักษณะควันและฮาโลเจน ควรระบุรุ่นหน่วงไฟควันต่ำของ WDZ ที่มีจำหน่ายแยกต่างหาก รัศมีการโค้งงอขั้นต่ำยังต้องได้รับการพิจารณาในระหว่างการกำหนดเส้นทางด้วย: รายการข้อมูลที่ให้มาจะแสดงรายการ ≥6 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลสำหรับเวอร์ชันที่ไม่มีเกราะ, ≥8 เท่าสำหรับเวอร์ชันที่มีฉนวนหุ้ม และ ≥12 เท่าสำหรับเวอร์ชันที่มีเกราะ

การใช้งานทั่วไป

1. ระบบป้องกันอัคคีภัยและระบบควบคุมอาคาร

สายเคเบิลควบคุม XLPE ที่หน่วงไฟสามารถรวมเข้ากับวงจรควบคุมแรงดันไฟฟ้าต่ำสำหรับอุปกรณ์ป้องกันอัคคีภัย ระบบอัตโนมัติในอาคาร และระบบไฟฟ้าที่เกี่ยวข้อง ปริมาณแกนกลางและขนาดตัวนำควรตรงกับอุปกรณ์ควบคุมและการจัดเรียงวงจร แทนที่จะเลือกตามเส้นผ่านศูนย์กลางของสายเคเบิลโดยรวมเท่านั้น

2. อุปกรณ์ไฟฟ้าโซลาร์เซลล์และกักเก็บพลังงาน

ตู้ควบคุม อุปกรณ์ที่เกี่ยวข้องกับอินเวอร์เตอร์ และระบบกักเก็บพลังงานอาจมีสัญญาณแรงดันต่ำและวงจรควบคุมหลายวงจรภายในพื้นที่การติดตั้งที่จำกัด ฉนวน XLPE ให้ช่วงอุณหภูมิการทำงานที่ระบุสูงกว่าสายควบคุม PVC ที่ใช้กันทั่วไปสำหรับการใช้งานที่อุณหภูมิต่ำกว่า ขึ้นอยู่กับข้อกำหนดเฉพาะของสายเคเบิลและสภาพการทำงานจริง

3. ระบบอัตโนมัติทางอุตสาหกรรมและอุปกรณ์กระบวนการ

ช่วงสายเคเบิลสามารถใช้กับวงจรควบคุมที่เกี่ยวข้องกับมอเตอร์ ปั๊ม พัดลม เครื่องมือกล ตู้ PLC และอุปกรณ์อุตสาหกรรมอื่นๆ เวอร์ชันตัวนำที่ยืดหยุ่นจะมีประโยชน์ในกรณีที่การกำหนดเส้นทางต้องใช้ความยืดหยุ่นของสายเคเบิลมากขึ้น ในขณะที่โครงสร้างที่มีการชีลด์สามารถพิจารณาได้สำหรับวงจรสัญญาณที่มีการรบกวนทางแม่เหล็กไฟฟ้า

4. การติดตั้งสาธารณูปโภคและโครงสร้างพื้นฐานใต้ดิน

การกำหนดค่า ZR-KYJV22 และ ZR-KYJY23 แบบหุ้มเกราะให้ทางเลือกสำหรับการติดตั้งที่ต้องการการป้องกันทางกลเพิ่มเติม รวมถึงการใช้งานแบบฝังโดยตรงที่ระบุ รุ่นที่ไม่มีการหุ้มเกราะสามารถใช้ในถาดสายเคเบิล ท่อร้อยสายภายใน และร่องลึกสายเคเบิล ซึ่งวิธีการติดตั้งมีการป้องกันทางกลอยู่แล้ว

5. โครงการอุปกรณ์ไฟฟ้าและการส่งออก

สำหรับสถานีไฟฟ้าย่อย โรงไฟฟ้า อุปกรณ์ไฟฟ้า และโครงการในต่างประเทศ ข้อมูลจำเพาะของสายเคเบิลที่จำเป็นควรได้รับการยืนยันโดยเทียบกับมาตรฐานของโครงการ ระดับแรงดันไฟฟ้า วิธีการติดตั้ง และข้อกำหนดด้านเอกสารประกอบ สามารถจัดเตรียมเอกสารประกอบผลิตภัณฑ์ บันทึกการทดสอบ และบรรจุภัณฑ์แบบม้วนได้ตามความต้องการในการส่งมอบของโครงการ

การตรวจสอบทางเทคนิคก่อนสั่งซื้อ

สำหรับโครงการสายเคเบิลควบคุม ข้อมูลที่เป็นประโยชน์ที่สุดในการยืนยันก่อนการผลิตคือแรงดันไฟฟ้าที่ต้องการ ระดับตัวนำ หน้าตัด จำนวนแกน เกรดสารหน่วงไฟ และสภาพแวดล้อมในการวาง ควรระบุการป้องกันหรือการหุ้มเกราะเมื่อมีการรบกวนทางแม่เหล็กไฟฟ้าหรือการป้องกันทางกลเป็นส่วนหนึ่งของข้อกำหนดในการติดตั้ง

ข้อมูลทางเทคนิคที่ให้มาครอบคลุมหน้าตัดของตัวนำขนาด 0.75–6 มม.² และการกำหนดค่าแกนมาตรฐานตั้งแต่ 2 ถึง 61 คอร์ สามารถปรับแต่งความยาวในการส่งได้ ในขณะที่การระบุสายเคเบิลใช้แกนหลายสีพร้อมแกนสายดินสีเขียว-เหลือง สำหรับคำสั่งส่งออก บรรจุภัณฑ์อาจรวมถึงม้วนพลาสติกหรือม้วนไม้รมยาตามข้อกำหนดในการจัดส่ง

คำถามที่พบบ่อย

1. สายเคเบิลนี้มีมาตรฐานอะไรระบุไว้?

ข้อมูลจำเพาะของผลิตภัณฑ์ที่ให้มาระบุ GB/T 9330 และ GB/T 19666 เป็นมาตรฐานแห่งชาติที่เกี่ยวข้อง หากโครงการต้องการการรับรองเพิ่มเติม รายงานการทดสอบ หรือเอกสารการส่งออก รายการเอกสารที่จำเป็นควรได้รับการยืนยันก่อนการผลิต

2. ฉนวน XLPE ระบุช่วงอุณหภูมิใด

ข้อมูลทางเทคนิคระบุอุณหภูมิการทำงานสูงสุดในระยะยาวที่ 90 °C และค่าเผื่อการรับน้ำหนักเกินในระยะสั้นที่ 130 °C อุณหภูมิขั้นต่ำมาตรฐานในการวางไข่คือ ≥0 °C ในขณะที่รุ่นทนความเย็นระบุไว้สำหรับการก่อสร้างโดยตรงที่ -30 °C

3. มีขนาดตัวนำและการกำหนดค่าแกนอะไรบ้าง?

หน้าตัดของตัวนำมาตรฐานคือ 0.75, 1.0, 1.5, 2.5, 4 และ 6 มม.² การกำหนดค่าคอร์มาตรฐานประกอบด้วย 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 และ 61 คอร์ พร้อมจำนวนคอร์พิเศษสำหรับการผลิตแบบกำหนดเอง

4. เมื่อใดควรระบุรุ่นที่มีเกราะหรือหุ้มเกราะ?

สามารถพิจารณา ZR-KYJYP แบบชีลด์ได้เมื่อวงจรควบคุมต้องการการป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า เกราะ ZR-KYJV22 หรือ ZR-KYJY23 มีไว้สำหรับการวางเงื่อนไขที่จำเป็นต้องมีการป้องกันทางกลเพิ่มเติม รวมถึงการใช้งานฝังโดยตรงที่ระบุ ข้อกำหนดรัศมีการดัดจะแตกต่างกันระหว่างโครงสร้างเหล่านี้

5. สิ่งที่ควรได้รับการยืนยันสำหรับใบเสนอราคาโครงการ?

จัดเตรียมแบบจำลองที่ต้องการ หน้าตัดของตัวนำ ปริมาณแกน ความยาวโดยประมาณ วิธีการปู และข้อกำหนดในการป้องกัน การหุ้มเกราะ ควันต่ำ หรือทนความเย็น สำหรับคำสั่งส่งออก ปลายทาง ข้อกำหนดม้วน และเอกสารทางเทคนิคหรือการตรวจสอบที่จำเป็นควรได้รับการยืนยันด้วย

6. สามารถจัดหาสายเคเบิลตามความยาวที่กำหนดเองได้หรือไม่?

ใช่. ข้อมูลจำเพาะที่ให้มาแสดงรายการความยาวในการจัดส่งที่ปรับแต่งได้ โดยมีค่าเผื่อความยาวตามที่ระบุไว้ที่ ±0.5% จำนวนคอร์พิเศษและการกำหนดค่าการทำงานสามารถพูดคุยได้ตามความต้องการของโครงการ
