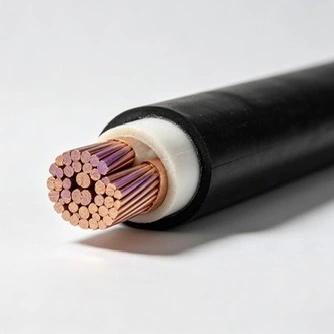

สายไฟแรงดันปานกลางใช้สำหรับการส่งและจ่ายพลังงานในเครือข่ายแรงดันปานกลาง รวมถึงโครงข่ายไฟฟ้า สิ่งอำนวยความสะดวกทางอุตสาหกรรม และการติดตั้งพลังงานทดแทน Qiancheng จำหน่ายสายเคเบิลหุ้มฉนวน XLPE เข้ามา6/10กิโลโวลต์และ12/20กิโลโวลต์พิกัดด้วยตัวนำทองแดงหรืออลูมิเนียมและการกำหนดค่าแกนและเกราะที่แตกต่างกัน

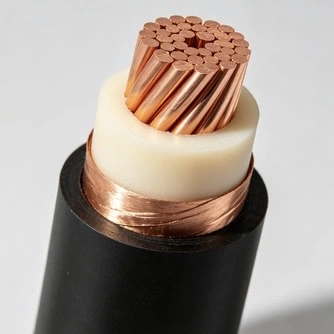

สายเคเบิลแรงดันไฟฟ้าปานกลางทั่วไปประกอบด้วยตัวนำ ตะแกรงตัวนำ ฉนวน XLPE และตะแกรงฉนวน ตะแกรงเซมิคอนดักเตอร์ช่วยควบคุมสนามไฟฟ้ารอบฉนวน ในขณะที่ชั้น XLPE ทำหน้าที่เป็นฉนวนไฟฟ้าหลัก สามารถเพิ่มเทปเหล็กหรือเกราะลวดเหล็กได้หากต้องการการป้องกันทางกลเพิ่มเติม
ตัวนำทองแดงและอะลูมิเนียมมีจำหน่ายสำหรับข้อกำหนดทางไฟฟ้าและการติดตั้งที่แตกต่างกัน ทองแดงมีค่าการนำไฟฟ้าสูงกว่า ในขณะที่อะลูมิเนียมให้น้ำหนักตัวนำต่ำกว่า และอาจเหมาะสมเมื่อคำนึงถึงน้ำหนักของสายเคเบิลและต้นทุนวัสดุเป็นสำคัญ
| ชื่อสินค้า | ข้อมูลจำเพาะที่มีอยู่ | การให้คะแนนแรงดันไฟฟ้า | การกำหนดค่า |
|---|---|---|---|
| สายไฟแรงดันปานกลาง | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800 มม.² | 6/10กิโลโวลต์, 12/20กิโลโวลต์ | แกนเดี่ยว, 3 แกน, เทปเหล็กหุ้มเกราะ, ลวดเหล็กหุ้มเกราะ, ไม่หุ้มเกราะ, ตัวนำทองแดง / อลูมิเนียม |
ตัวนำทำจากทองแดงหรืออะลูมิเนียมตีเกลียว และหุ้มด้วยตะแกรงตัวนำ ฉนวน XLPE และตะแกรงฉนวน โครงสร้างแบบคัดกรองนี้ช่วยควบคุมสนามไฟฟ้ารอบๆ ฉนวน และจัดเตรียมฉนวนไฟฟ้าที่จำเป็นสำหรับการทำงานของแรงดันไฟฟ้าปานกลาง
สำหรับการออกแบบสายเคเบิล XLPE ที่ใช้งานได้ อุณหภูมิในการทำงานของตัวนำอาจสูงถึง 90°C ภายใต้สภาวะการทำงานปกติ โดยมีอุณหภูมิตัวนำไฟฟ้าลัดวงจรที่อนุญาตได้สูงถึง 250°C สำหรับระยะเวลาการลัดวงจรที่ระบุ
สามารถจัดหาสายเคเบิลแบบมีหรือไม่มีเกราะก็ได้ เทปเหล็กและลวดเหล็กให้การป้องกันทางกลในระดับที่แตกต่างกัน และได้รับการคัดเลือกตามข้อกำหนดการออกแบบสายเคเบิลและการติดตั้ง
สายเคเบิลแรงดันปานกลางใช้สำหรับเชื่อมต่อสถานีย่อย อุปกรณ์กระจาย และโหลดไฟฟ้าภายในระบบแรงดันปานกลาง การใช้งานทั่วไปได้แก่:
โครงสร้างสายเคเบิลควรสอดคล้องกับสภาวะทางกลและสภาพแวดล้อม ณ สถานที่ติดตั้ง สามารถใช้สายเคเบิลแบบไม่หุ้มเกราะได้ในกรณีที่ระบบการติดตั้งมีการป้องกันทางกลเพียงพอ เช่น ถาดสายเคเบิลหรือท่อที่เหมาะสม โครงสร้างหุ้มเกราะถูกใช้เมื่อสายเคเบิลสัมผัสกับความเค้นทางกลที่มากขึ้นหรือต้องการการป้องกันเพิ่มเติม
สำหรับการติดตั้งใต้ดิน ฝังโดยตรง อุโมงค์และถาด การเลือกสายเคเบิลควรคำนึงถึงรัศมีการโค้งงอ ระยะห่างของสายเคเบิล อุณหภูมิโดยรอบ สภาวะความร้อน และภาระทางกล ประเภทเกราะที่ต้องการขึ้นอยู่กับวิธีการติดตั้งและระดับการป้องกันภายนอกที่มีอยู่
มาตรฐานที่ใช้บังคับขึ้นอยู่กับการออกแบบสายเคเบิล อัตราแรงดันไฟฟ้า ตลาดปลายทาง และข้อกำหนดของโครงการ มาตรฐานที่เกี่ยวข้องสำหรับช่วงสายเคเบิลแรงดันปานกลาง ได้แก่:
| ผลิตภัณฑ์ | มาตรฐานที่ใช้บังคับ |
|---|---|
| สายไฟแรงดันปานกลาง | IEC 60502-2, บี 7835, AS/NZS 1429.1 |
ในกรณีที่โครงการต้องการมาตรฐานระดับชาติหรือนานาชาติโดยเฉพาะ โครงสร้างสายเคเบิลและข้อกำหนดในการทดสอบที่เกี่ยวข้องควรได้รับการยืนยันก่อนการผลิต
สายเคเบิลแรงดันไฟฟ้าปานกลางที่ผ่านการตรวจสอบขนาดและทางไฟฟ้าตามข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้อง Qiancheng ดำเนินการตรวจสอบขนาด การทดสอบการคายประจุบางส่วน และการทดสอบแรงดันไฟฟ้าที่ทนต่อความถี่พลังงานสำหรับผลิตภัณฑ์ที่เกี่ยวข้องก่อนจัดส่ง
การทดสอบการคายประจุบางส่วนจะใช้เพื่อตรวจสอบระบบฉนวนสำหรับการคายประจุไฟฟ้าเฉพาะที่ ในขณะที่การทดสอบการทนต่อความถี่กำลังไฟฟ้าจะตรวจสอบฉนวนภายใต้แรงดันไฟฟ้าทดสอบที่ระบุ วิธีทดสอบและข้อกำหนดการยอมรับขึ้นอยู่กับมาตรฐานสายเคเบิลและข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้อง
สามารถจัดทำใบรับรอง CE และรายงานผลการทดสอบที่เกี่ยวข้องจากองค์กรทดสอบที่ผ่านการรับรองสำหรับผลิตภัณฑ์ที่เกี่ยวข้องตามข้อกำหนดของโครงการหรือตลาด
การเลือกสายเคเบิลควรขึ้นอยู่กับระบบไฟฟ้าและสภาวะการติดตั้งมากกว่าระดับแรงดันไฟฟ้าเพียงอย่างเดียว ปัจจัยหลัก ได้แก่ แรงดันไฟฟ้าที่กำหนด วัสดุตัวนำ หน้าตัดของตัวนำ การกำหนดค่าแกน กระแสโหลด ข้อกำหนดการลัดวงจร วิธีการติดตั้ง และสภาวะแวดล้อม
ควรเลือกทองแดงหรืออะลูมิเนียมตามข้อกำหนดทางไฟฟ้า น้ำหนักของสายเคเบิล และต้นทุนโครงการ ควรตรวจสอบหน้าตัดของตัวนำเทียบกับความสามารถในการรับกระแสไฟฟ้า แรงดันไฟฟ้าตกที่ยอมรับได้ และสภาวะการติดตั้ง สำหรับการใช้งานใต้ดินหรือแบบฝังโดยตรง จำเป็นต้องคำนึงถึงสภาวะความร้อนและการป้องกันทางกลด้วย
ควรเลือกโครงสร้างแบบหุ้มเกราะหรือแบบไม่หุ้มเกราะตามระดับการป้องกันทางกลที่ต้องการ ณ สถานที่ติดตั้ง ข้อกำหนดขั้นสุดท้ายควรได้รับการตรวจสอบกับมาตรฐานระดับชาติหรือนานาชาติที่เกี่ยวข้องก่อนการผลิต
สายเคเบิลแรงดันไฟฟ้าปานกลางหุ้มฉนวน XLPE สามารถให้บริการได้ในระยะยาวเมื่อเลือก ติดตั้ง และใช้งานอย่างถูกต้องภายในขีดจำกัดทางไฟฟ้าและสิ่งแวดล้อมที่ระบุ ภายใต้สภาพการวางที่เหมาะสมและปริมาณการใช้งานที่อนุญาต อาจมีอายุการใช้งานประมาณ 40–50 ปี อายุการใช้งานจริงขึ้นอยู่กับอุณหภูมิในการทำงาน ลักษณะการรับน้ำหนัก สภาพแวดล้อมการติดตั้ง ความชื้น ความเค้นเชิงกล และคุณภาพการติดตั้ง
เฉียนเฉิงให้การรับประกันคุณภาพ 15 ปีสำหรับการใช้งานปกติภายใต้ผลิตภัณฑ์ที่เกี่ยวข้องและเงื่อนไขการติดตั้ง
