สายไฟหุ้มฉนวน XLPE ขนาด 8.7/15kV ของ Qiancheng ใช้ในระบบจำหน่ายไฟฟ้าแรงดันปานกลางระดับ 15kV รวมถึงการติดตั้งใหม่ อัปเกรดเครือข่าย และโครงการผลิตไฟฟ้าทางอุตสาหกรรม กลุ่มผลิตภัณฑ์ครอบคลุมตัวเลือกตัวนำทองแดงและอะลูมิเนียม พื้นที่หน้าตัดที่แตกต่างกัน และโครงสร้างหุ้มเกราะหรือไม่มีเกราะ Qiancheng ดูแลรักษาบันทึกการทดสอบและการผลิตภายในองค์กรเพื่อรองรับการตรวจสอบ การระบุแบทช์ และการตรวจสอบย้อนกลับของผลิตภัณฑ์
ฉนวน XLPE มีการสูญเสียอิเล็กทริกต่ำกว่าฉนวน PVC ทั่วไป และใช้กันอย่างแพร่หลายในระบบเคเบิลแรงดันปานกลาง โครงสร้างเชื่อมโยงข้ามให้คุณสมบัติทางความร้อนและไฟฟ้าที่จำเป็นสำหรับการทำงานต่อเนื่องที่ระดับแรงดันไฟฟ้าที่ระบุ ข้อมูลการผลิตที่ให้มาระบุค่าความคลาดเคลื่อนของความหนาของฉนวนที่ ±0.05 มม. ในขณะที่ค่าความคลาดเคลื่อนตามจริงและข้อกำหนดในการทดสอบควรได้รับการตรวจสอบตามข้อกำหนดเฉพาะของผลิตภัณฑ์ที่เกี่ยวข้อง

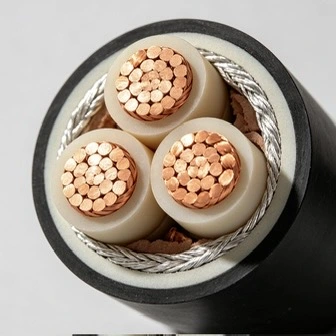

สายเคเบิลมีโครงสร้างป้องกันด้วยเทปทองแดงสองชั้นโดยมีอัตราการตักที่ระบุอยู่ที่ ≥25% ตะแกรงโลหะเป็นส่วนหนึ่งของระบบควบคุมสนามไฟฟ้าของสายเคเบิล และให้เส้นทางที่กำหนดไว้สำหรับกระแสไฟฟ้าที่เกี่ยวข้องกับฟอลต์ตามโครงสร้างที่เลือก การทดสอบการคายประจุบางส่วนและทนต่อแรงดันไฟฟ้าสามารถรวมไว้ในการตรวจสอบผลิตภัณฑ์สำเร็จรูปตามข้อกำหนดทางเทคนิคที่เกี่ยวข้อง
สามารถระบุตัวเลือกปลอกควันต่ำแบบปลอดฮาโลเจนได้ เมื่อข้อกำหนดด้านประสิทธิภาพการดับเพลิงของโครงการเรียกร้องให้มีการลดควันและการปล่อยก๊าซที่มีฤทธิ์กัดกร่อนในระหว่างการเผาไหม้ ข้อมูลทางเทคนิคที่ให้มาระบุการส่งผ่านแสงที่ ≥70% สำหรับสภาวะการทดสอบที่เกี่ยวข้อง สำหรับโครงการที่มีข้อกำหนดการอนุมัติความปลอดภัยจากอัคคีภัยโดยเฉพาะ ควรยืนยันมาตรฐาน รายงานผลการทดสอบ และเอกสารที่จำเป็นก่อนการผลิต
โครงสร้างตัวนำทองแดงและอะลูมิเนียมช่วยให้สายเคเบิลสามารถจับคู่กับข้อกำหนดด้านไฟฟ้า การติดตั้ง และต้นทุนโครงการที่แตกต่างกันได้ ทองแดงมีค่าการนำไฟฟ้าสูงกว่า ในขณะที่อลูมิเนียมสามารถลดน้ำหนักของตัวนำได้ และอาจพิจารณาว่าน้ำหนักของสายเคเบิลและการขนส่งในการติดตั้งทางไกลมีความสำคัญ การเลือกขั้นสุดท้ายควรคำนึงถึงความแอมป์ แรงดันไฟฟ้าตก ความยาวสายเคเบิล เงื่อนไขการติดตั้ง และข้อกำหนดในการสิ้นสุด
ข้อมูลจำเพาะที่ระบุไว้ครอบคลุมขนาดตัวนำที่หลากหลาย โดยมีข้อมูลที่ให้มา รวมถึงโครงสร้างแบบแกนเดี่ยวและสามแกน ความพร้อมใช้งาน ความยาวในการผลิต และการกำหนดค่าตัวนำควรได้รับการยืนยันตามข้อกำหนดที่กำหนด สำหรับคำสั่งโครงการ ควรระบุวัสดุตัวนำ พื้นที่หน้าตัด การจัดเรียงแกน การก่อสร้างปลอก และความยาวของสายเคเบิลอย่างชัดเจนในการสอบถาม
สามารถจัดหาสายเคเบิลในโครงสร้างสำหรับถาดเคเบิล อุโมงค์ ร่องลึก และการใช้งานแบบฝังโดยตรง ในกรณีที่จำเป็นต้องมีการป้องกันทางกลเพิ่มเติม อาจพิจารณาโครงสร้างแบบหุ้มเกราะได้ วัสดุเปลือกหุ้ม สภาพดิน การสัมผัสรังสียูวี ความชื้น การสัมผัสสารเคมี และโหลดทางกลภายนอก ควรได้รับการตรวจสอบร่วมกัน แทนที่จะเลือกสายเคเบิลตามระดับแรงดันไฟฟ้าเท่านั้น

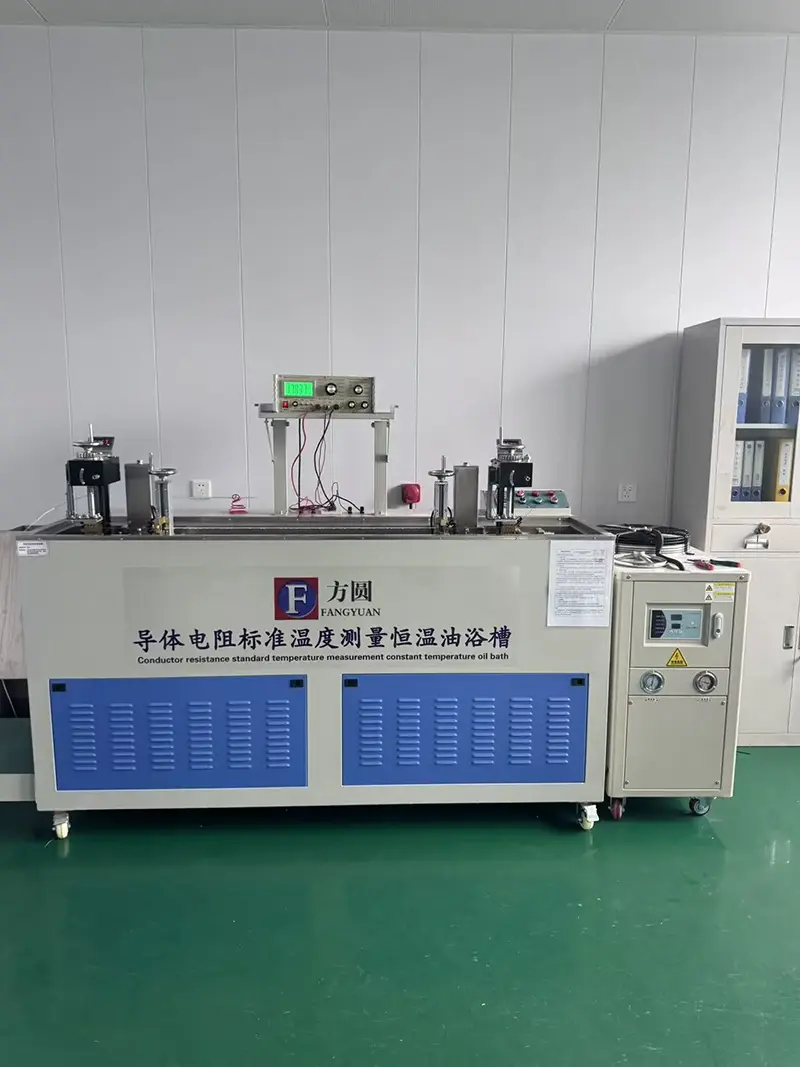

Qiancheng เก็บรักษาบันทึกการผลิตและการทดสอบสำหรับผลิตภัณฑ์เคเบิล โดยมีการตรวจสอบครอบคลุมข้อกำหนดทางไฟฟ้าและมิติที่เกี่ยวข้องตามข้อกำหนดที่เลือก เอกสารการตรวจสอบอาจรวมถึงความต้านทานของตัวนำ การทดสอบที่เกี่ยวข้องกับฉนวน ผลการทนต่อแรงดันไฟฟ้า และบันทึกการทดสอบอื่นๆ ที่ระบุ ทั้งนี้ขึ้นอยู่กับคำสั่งซื้อ การระบุแบทช์รองรับการตรวจสอบย้อนกลับระหว่างสายเคเบิลที่เสร็จแล้วและเอกสารการผลิต
|
พื้นที่หน้าตัดของตัวนำที่กำหนด (มม. ²) |
ความหนาของฉนวน (มม.) |
ความหนาของเปลือก (มม.) |
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิลโดยประมาณ (มม.) |
ความต้านทานกระแสตรงของตัวนำ Cu (Ω / km) |
ความต้านทานกระแสตรงของตัวนำอัล (Ω/กม.) |
แรงดันทดสอบ (kV/5 นาที) |
ความทึบของ Cu ในอากาศ (A) |
ความทึบของอัลในอากาศ (A) |
ความอิ่มตัวของ Cu ในดินฝังโดยตรง (A) |
ความอิ่มตัวของอัลในดินฝังโดยตรง (A) |
|
1×251×35 |
4.54.5 |
1.81.8 |
2324 |
≤0.727≤0.524 |
≤1.20≤0.868 |
30.530.5 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
4.54.5 |
1.91.9 |
2527 |
≤0.387≤0.268 |
≤0.641≤0.443 |
30.530.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
4.54.5 |
2.02.0 |
2930 |
≤0.193≤0.153 |
≤0.320≤0.253 |
30.530.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
4.54.5 |
2.12.1 |
3234 |
≤0.124≤0.0991 |
≤0.206≤0.164 |
30.530.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
4.54.5 |
2.22.4 |
3639 |
≤0.0754≤0.0601 |
≤0.125≤0.100 |
30.530.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
4.54.5 |
2.42.5 |
4245 |
≤0.0470≤0.0366 |
≤0.0778≤0.0605 |
30.530.5 |
745885 |
585680 |
680765 |
520595 |
|
1×6301×800 |
4.54.5 |
2.52.7 |
5055 |
≤0.0283≤0.0221 |
≤0.0469≤0.0367 |
30.530.5 |
9801100 |
790910 |
860950 |
680765 |
|
1×10003×25 |
4.54.5 |
2.92.8 |
5950 |
≤0.0176≤0.727 |
≤0.0291≤1.20 |
30.530.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
4.54.5 |
2.92.9 |
5355 |
≤0.524≤0.387 |
≤0.868≤0.641 |
30.530.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
4.54.5 |
2.93.3 |
5863 |
≤0.268≤0.193 |
≤0.443≤0.320 |
30.530.5 |
210255 |
165200 |
220265 |
170210 |
|
3×1203×180 |
4.54.5 |
3.33.6 |
6670 |
≤0.153≤0.124 |
≤0.253≤0.206 |
30.530.5 |
290300 |
225225 |
300340 |
235260 |
|
3×1853×240 |
4.54.5 |
3.63.6 |
7479 |
≤0.0991≤0.0754 |
≤0.164≤0.125 |
30.530.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
4.54.5 |
3.83.9 |
8489 |
≤0.0601≤0.0470 |
≤0.100≤0.0778 |
30.530.5 |
495565 |
390450 |
485520 |
390440 |
การเลือกสายเคเบิลแรงดันปานกลางต้องคำนึงถึงสภาพของฉนวน การควบคุมสนามไฟฟ้า และข้อกำหนดการทดสอบทางไฟฟ้าที่ใช้กับโครงการ ฉนวน XLPE และระบบป้องกันโลหะทำงานร่วมกันโดยเป็นส่วนหนึ่งของโครงสร้างฉนวนของสายเคเบิล สำหรับการติดตั้งในพื้นที่ชื้นหรือสัมผัสสารเคมี ควรตรวจสอบวัสดุเปลือกหุ้มและความทนทานต่อสิ่งแวดล้อม แทนที่จะอาศัยระดับแรงดันไฟฟ้าเพียงอย่างเดียว
สำหรับสิ่งอำนวยความสะดวกด้านการขนส่งทางรถไฟ อุโมงค์สาธารณูปโภคใต้ดิน โรงพยาบาล และโครงสร้างพื้นฐานแบบปิดอื่นๆ ข้อกำหนดด้านประสิทธิภาพการดับเพลิงอาจส่งผลต่อการเลือกโครงสร้างปลอกหุ้ม ในกรณีที่ระบุสายเคเบิลควันต่ำที่ปราศจากฮาโลเจน ควรยืนยันมาตรฐานการทดสอบควัน เปลวไฟ และการปล่อยก๊าซที่จำเป็นด้วยข้อกำหนดเฉพาะของโครงการก่อนสั่งซื้อ
ควรเปรียบเทียบเวอร์ชันทองแดงและอะลูมิเนียมโดยใช้พารามิเตอร์ทางไฟฟ้าและการติดตั้งจริง ปัจจัยสำคัญ ได้แก่ ความต้านทานของตัวนำ กระแสไฟฟ้าที่อนุญาต แรงดันไฟฟ้าตก น้ำหนักสายเคเบิล ความยาวเส้นทาง วิธีการสิ้นสุด และค่าติดตั้ง ค่าความทึบแสงในตารางทางเทคนิคควรใช้ร่วมกับเงื่อนไขการวางที่แท้จริงของโครงการ เนื่องจากกระแสไฟที่อนุญาตขึ้นอยู่กับการติดตั้งและปัจจัยด้านสิ่งแวดล้อม
สำหรับการจัดซื้อโครงการ ข้อกำหนดตัวอย่างควรตรงกับข้อกำหนดการผลิตขั้นสุดท้ายในวัสดุตัวนำ พื้นที่หน้าตัด การกำหนดค่าแกนกลาง ฉนวน ปลอกหุ้ม และแรงดันไฟฟ้าที่กำหนด บันทึกการตรวจสอบเป็นชุดให้ข้อมูลอ้างอิงในทางปฏิบัติสำหรับการตรวจสอบผลิตภัณฑ์สำเร็จรูปตามข้อกำหนดทางเทคนิคที่ตกลงไว้ก่อนจัดส่ง
สำหรับโครงการในต่างประเทศ ควรระบุเอกสารทางเทคนิคที่จำเป็นก่อนการผลิต ชุดเอกสารอาจรวมถึงข้อกำหนดของผลิตภัณฑ์ รายงานการทดสอบ บันทึกการตรวจสอบ และใบรับรองที่กำหนดโดยโครงการหรือกฎระเบียบที่เกี่ยวข้อง ทั้งนี้ขึ้นอยู่กับข้อกำหนดของสัญญาและปลายทาง สามารถจัดเตรียมเอกสารภาษาจีนและภาษาอังกฤษได้ตามต้องการ
สายไฟฉนวน XLPE Qiancheng 8.7/15kV สามารถติดตั้งบนถาดสายเคเบิล ในอุโมงค์เคเบิล ร่องสายเคเบิล และท่อร้อยสายตามโครงสร้างที่เลือก การฝังโดยตรงสามารถพิจารณาได้เมื่อมีสภาพดินและกลไกเหมาะสม โดยทั่วไปจะใช้โครงสร้างหุ้มเกราะเมื่อจำเป็นต้องมีการป้องกันทางกลเพิ่มเติม
ระหว่างการติดตั้ง ควรรักษารัศมีการโค้งงอขั้นต่ำที่ระบุ และควรป้องกันสายเคเบิลจากขอบแหลมคมและแรงดึงที่มากเกินไป ในกรณีที่อุณหภูมิแวดล้อมต่ำกว่า 0°C ข้อกำหนดการติดตั้งที่ให้มากำหนดให้ต้องอุ่นสายเคเบิลให้สูงกว่า 5°C ก่อนวาง ไม่ควรติดตั้งสายไฟ AC แบบแกนเดี่ยวแยกต่างหากในท่อร้อยสายเหล็ก เนื่องจากความร้อนที่เกิดจากกระแสไหลวนอาจส่งผลต่อการทำงานของสายเคเบิล
การใช้งานทั่วไป ได้แก่ การจ่ายไฟฟ้าแรงดันปานกลางภายในเหมือง โรงงานเคมี และโรงงานอุตสาหกรรมขนาดใหญ่ ควรเลือกการก่อสร้างขั้นสุดท้ายตามน้ำหนัก เส้นทางการติดตั้ง การสัมผัสสิ่งแวดล้อม และระดับการป้องกันทางกลที่ต้องการ
เครือข่ายการจำหน่ายแรงดันไฟฟ้าปานกลางในสิ่งอำนวยความสะดวกระบบขนส่งทางรถไฟและอุโมงค์สาธารณูปโภคใต้ดินอาจต้องมีการพิจารณาประสิทธิภาพการยิงเพิ่มเติม ในกรณีที่ข้อกำหนดเฉพาะของโครงการเรียกร้องให้มีการลดควันและวัสดุที่ปราศจากฮาโลเจน ก็สามารถระบุโครงสร้างปลอกที่สอดคล้องกันได้
สายเคเบิลนี้สามารถนำไปใช้กับวงจรการกระจายและการส่งผ่านแรงดันไฟฟ้าปานกลางที่เกี่ยวข้องกับสถานีย่อยใหม่ การปรับปรุงเครือข่าย และการกระจายพลังงานในระดับภูมิภาค ขนาดตัวนำและวิธีการติดตั้งควรตรงกับโหลดที่คำนวณและเงื่อนไขเส้นทาง
โรงพยาบาล อาคารพาณิชย์ และอาคารขนาดใหญ่อื่นๆ อาจใช้ระบบเคเบิลแรงดันปานกลางสำหรับการจ่ายไฟฟ้าภายในหรือขาเข้า ประสิทธิภาพการป้องกันอัคคีภัย พื้นที่เส้นทาง การป้องกันทางกล และการเข้าถึงการบำรุงรักษา ควรพิจารณาร่วมกันเมื่อพิจารณาการก่อสร้างสายเคเบิล
ตอบ: ชีลด์เทปทองแดงเป็นส่วนหนึ่งของระบบควบคุมสนามไฟฟ้าและระบบสายดิน ข้อมูลจำเพาะที่ให้มาจะให้อัตราการตักของชีลด์ที่ ≥25% ในขณะที่การทดสอบการคายประจุบางส่วนและทนต่อแรงดันไฟฟ้าสามารถใช้เพื่อตรวจสอบสภาพทางไฟฟ้าของสายเคเบิลที่เสร็จแล้วตามข้อกำหนดที่เกี่ยวข้อง
ตอบ: XLPE มีคุณสมบัติทางไฟฟ้าและความร้อนซึ่งทำให้ใช้กันอย่างแพร่หลายในสายไฟแรงดันปานกลาง รวมถึงการสูญเสียอิเล็กทริกที่ต่ำกว่าและความต้านทานต่อการเสื่อมสภาพของต้นไม้น้ำ ควรประเมินประสิทธิภาพของฉนวนที่เกิดขึ้นจริงร่วมกับโครงสร้างสายเคเบิล ผลการทดสอบ และสภาวะการติดตั้ง
ตอบ: สามารถพิจารณาได้ว่าข้อกำหนดของโครงการเน้นไปที่การสร้างควัน ปริมาณฮาโลเจน หรือผลิตภัณฑ์จากการเผาไหม้ที่มีฤทธิ์กัดกร่อนเป็นพิเศษ นี่เป็นเรื่องปกติในโครงสร้างพื้นฐานแบบปิดหรือถูกครอบครองอย่างหนาแน่น มาตรฐานประสิทธิภาพการดับเพลิงที่เกี่ยวข้องและเอกสารการทดสอบที่จำเป็นควรได้รับการยืนยันก่อนสั่งซื้อ
ตอบ: สามารถพิจารณาได้สำหรับสภาพแวดล้อมเหล่านี้เมื่อโครงสร้างเปลือกและสายเคเบิลที่เลือกตรงกับสภาพจริง ควรตรวจสอบความชื้น การสัมผัสสารเคมี อุณหภูมิ สภาพดิน และภาระทางกลในระหว่างการเลือก การมีฉนวน XLPE เพียงอย่างเดียวไม่ได้กำหนดว่าสายเคเบิลเหมาะสมกับทุกสภาพแวดล้อมทางอุตสาหกรรมหรือไม่
ตอบ: โดยทั่วไปจะพิจารณาถึงโครงสร้างหุ้มเกราะในกรณีที่สายเคเบิลอาจได้รับแรงทางกลเพิ่มเติม โดยเฉพาะอย่างยิ่งในการติดตั้งแบบฝังโดยตรง สำหรับถาดเคเบิล อุโมงค์ และร่องลึกที่มีการป้องกัน โครงสร้างที่ไม่หุ้มเกราะอาจเพียงพอเมื่อเงื่อนไขการติดตั้งให้การป้องกันทางกลที่เพียงพอ
ตอบ: ตารางทางเทคนิคที่ให้มาครอบคลุมการกำหนดค่าแบบแกนเดี่ยวและสามแกนหลายแบบด้วยขนาดตัวนำทองแดงและอะลูมิเนียมที่แตกต่างกัน วัสดุตัวนำที่ต้องการ พื้นที่หน้าตัด จำนวนแกน และความยาวสายเคเบิลควรได้รับการยืนยันโดยเทียบกับการคำนวณโหลดของโครงการและวิธีการติดตั้ง
ตอบ: ควรเปรียบเทียบทองแดงและอะลูมิเนียมตามความสามารถในการรองรับกระแสไฟฟ้า ความต้านทานของตัวนำ แรงดันไฟฟ้าตก น้ำหนักสายเคเบิล ความยาวเส้นทาง ข้อกำหนดในการสิ้นสุด และเงื่อนไขการติดตั้ง การให้คะแนนปัจจุบันในตารางเป็นค่าอ้างอิงสำหรับเงื่อนไขการติดตั้งที่ระบุไว้ และไม่ควรถือเป็นค่าสากลสำหรับทุกโครงการ
ตอบ: ตรวจสอบการก่อสร้างสายเคเบิล ข้อกำหนดเกี่ยวกับเกราะ สภาพดิน เส้นทางการฝัง การป้องกันทางกล รัศมีการโค้งงอ และอุณหภูมิในการติดตั้งที่เกี่ยวข้อง วัตถุมีคมควรถูกนำออกจากเส้นทางเคเบิล และการติดตั้งควรเป็นไปตามขั้นตอนการจัดการและทดสอบที่ระบุของโครงการ สำหรับสายไฟ AC แบบแกนเดี่ยว ควรตรวจสอบการจัดเรียงภายในท่อร้อยสายโลหะด้วย เพื่อหลีกเลี่ยงไม่ให้ความร้อนเหนี่ยวนำมากเกินไป
เมื่อขอใบเสนอราคา ให้ระบุแรงดันไฟฟ้า วัสดุตัวนำ พื้นที่หน้าตัด โครงสร้างแกน ความยาวสายเคเบิล วิธีการติดตั้ง และสภาพแวดล้อมการใช้งาน ข้อมูลนี้ช่วยให้สามารถตรวจสอบการก่อสร้างสายเคเบิลและเอกสารทางเทคนิคโดยเทียบกับข้อกำหนดของโครงการจริง
