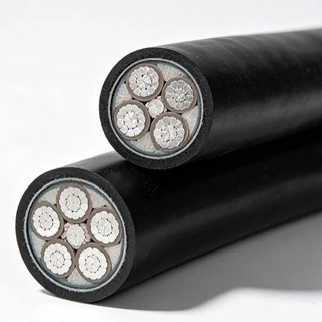

เฉียนเฉิงจำหน่ายสายไฟแรงดันต่ำพิกัด 0.6/1kV สำหรับการจ่ายพลังงานแรงดันต่ำและการเชื่อมต่ออุปกรณ์ กลุ่มผลิตภัณฑ์ประกอบด้วยโครงสร้างตัวนำทองแดงและอะลูมิเนียมที่มี XLPE, PVC และตัวเลือกฉนวนหรือเปลือกพิเศษที่เกี่ยวข้อง สามารถจัดหาสายเคเบิลในรูปแบบแกนเดียวหรือหลายแกนสำหรับการติดตั้งแบบคงที่ในอาคาร โรงงานอุตสาหกรรม โครงการโครงสร้างพื้นฐาน และระบบพลังงานหมุนเวียน ทั้งนี้ขึ้นอยู่กับโครงการ
ปัจจัยในการคัดเลือกหลัก ได้แก่ วัสดุตัวนำ หน้าตัดของตัวนำ จำนวนแกน โครงสร้างฉนวนและเปลือก วิธีการติดตั้ง และโหลดทางไฟฟ้าของวงจร สำหรับการใช้งานที่มีข้อกำหนดด้านประสิทธิภาพการติดไฟเพิ่มเติม สามารถเลือกตัวเลือกสารหน่วงไฟ ทนไฟ หรือควันต่ำที่เกี่ยวข้องได้ตามข้อกำหนดจำเพาะและสภาพแวดล้อมการติดตั้งที่ต้องการ
| ชื่อสินค้า | ข้อมูลจำเพาะที่มีอยู่ | ระดับแรงดันไฟฟ้า | การกำหนดค่า |
|---|---|---|---|
| สายไฟแรงดันต่ำ | Cu/Al XLPE, FR, LSZH, หุ้มฉนวนพีวีซี | 0.6/1kV | ตัวนำทองแดงหรืออะลูมิเนียมแบบแกนเดี่ยว / มัลติคอร์ |
ตัวนำทองแดงและอะลูมิเนียมมีจำหน่ายสำหรับข้อกำหนดทางไฟฟ้าและการติดตั้งที่แตกต่างกัน โดยทั่วไปจะเลือกใช้ทองแดงเมื่อต้องการการนำไฟฟ้าที่สูงขึ้นและความยืดหยุ่นของตัวนำที่มากขึ้น ในขณะที่อลูมิเนียมสามารถลดน้ำหนักของตัวนำและต้นทุนวัสดุสำหรับการกระจายพลังงานที่เหมาะสม หน้าตัดของตัวนำสุดท้ายควรถูกกำหนดตามข้อกำหนดในการจ่ายกระแสไฟ สภาวะการติดตั้ง แรงดันไฟฟ้าตกที่ยอมรับได้ และมาตรฐานที่ใช้บังคับ
ฉนวน XLPE มักใช้สำหรับการส่งกำลังไฟฟ้าแรงดันต่ำ เนื่องจากมีคุณสมบัติเป็นฉนวนไฟฟ้าและมีอุณหภูมิในการทำงานต่อเนื่องสูงกว่าเมื่อเปรียบเทียบกับฉนวน PVC ทั่วไป สำหรับโครงสร้างสายเคเบิลที่เกี่ยวข้อง อุณหภูมิในการทำงานของตัวนำอาจสูงถึง 90°C ภายใต้เงื่อนไขที่ระบุ ในขณะที่อุณหภูมิการลัดวงจรอาจสูงถึง 250°C สำหรับระบบฉนวน XLPE ที่เกี่ยวข้อง
โครงสร้างหุ้มฉนวนพีวีซียังมีให้สำหรับการใช้งานที่เหมาะสมกับสภาวะทางไฟฟ้า เครื่องกล และสภาพแวดล้อมที่ต้องการ ทางเลือกระหว่างโครงสร้าง XLPE, PVC, ประสิทธิภาพการติดไฟ และโครงสร้างที่มีควันต่ำควรขึ้นอยู่กับสภาพแวดล้อมในการติดตั้งมากกว่าประเภทวัสดุเพียงอย่างเดียว
สายเคเบิลแบบแกนเดี่ยวมักใช้สำหรับวงจรกระแสสูงและการเตรียมการติดตั้งโดยเฉพาะ ในขณะที่สายเคเบิลแบบหลายแกนสามารถทำให้การกระจายวงจรหลายวงจรภายในชุดสายเคเบิลเดียวกันทำได้ง่ายขึ้น การกำหนดค่าทั่วไปประกอบด้วยโครงสร้างแบบคอร์เดี่ยวและ 2 คอร์ถึง 5 คอร์ ขึ้นอยู่กับข้อกำหนดเฉพาะของผลิตภัณฑ์

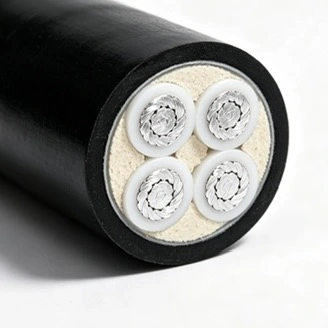

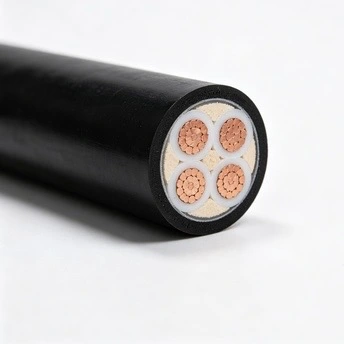

สำหรับการติดตั้งที่พฤติกรรมไฟและการเกิดควันถือเป็นข้อพิจารณาในการออกแบบที่สำคัญ Qiancheng สามารถจัดเตรียมตัวเลือกสายเคเบิล FR และ LSZH ที่เกี่ยวข้องได้ ควรเลือกโครงสร้างที่ทนไฟหรือทนไฟตามระดับประสิทธิภาพการดับเพลิงที่ต้องการและข้อกำหนดเฉพาะของโครงการ ในขณะที่การก่อสร้าง LSZH โดยทั่วไปจะพิจารณาสำหรับสภาพแวดล้อมแบบปิดหรือสาธารณะที่จำเป็นต้องควบคุมการปล่อยควันและฮาโลเจน
ตัวเลือกเหล่านี้ไม่สามารถใช้แทนกันได้ สายเคเบิลทนไฟ สายเคเบิลทนไฟ และสายเคเบิล LSZH ตอบสนองความต้องการด้านประสิทธิภาพที่แตกต่างกัน ดังนั้นการก่อสร้างที่จำเป็นจึงควรได้รับการยืนยันโดยเทียบกับมาตรฐานโครงการ สภาพแวดล้อมการติดตั้ง และข้อกำหนดการทดสอบที่เกี่ยวข้อง
มาตรฐานที่ใช้บังคับขึ้นอยู่กับข้อกำหนดของการก่อสร้างสายเคเบิลและโครงการ กลุ่มผลิตภัณฑ์อาจได้รับการผลิตและทดสอบตามมาตรฐานของจีน นานาชาติ และระดับภูมิภาคที่เกี่ยวข้อง รวมถึงมาตรฐานต่อไปนี้ที่ระบุไว้สำหรับผลิตภัณฑ์ที่ใช้งานได้:
| มาตรฐาน/การรับรอง | รายละเอียด |
|---|---|
| มาตรฐานจีน | GB/ที 12706-2020 |
| มาตรฐานสากล | ไออีซี 60502 |
| มาตรฐานยุโรป | เอชดี 620 |
| มาตรฐานอังกฤษ | บี 7870 |
| มาตรฐานความปลอดภัยจากอัคคีภัย | NF C32-320, IEC 60332 |
ก่อนจัดส่ง ผลิตภัณฑ์ที่เกี่ยวข้องจะต้องได้รับการตรวจสอบคุณภาพซึ่งครอบคลุมคุณลักษณะของสายเคเบิลที่สำคัญ การตรวจสอบโดยทั่วไปได้แก่ ความต้านทานของตัวนำ ขนาดฉนวน และประสิทธิภาพการทนต่อไฟฟ้า สามารถจัดให้มีการรับรอง CE และรายงานผลการทดสอบที่เกี่ยวข้องสำหรับผลิตภัณฑ์ที่เกี่ยวข้องตามที่ตลาดปลายทางหรือเอกสารโครงการกำหนด
สายไฟแรงดันต่ำใช้สำหรับการจ่ายพลังงานและการเชื่อมต่ออุปกรณ์โดยที่แรงดันไฟฟ้าของระบบตกอยู่ในช่วง 0.6/1kV ที่บังคับใช้ การใช้งานทั่วไปได้แก่:
ข้อมูลจำเพาะของสายเคเบิลที่เหมาะสมควรพิจารณาจากสภาวะทางไฟฟ้าและการติดตั้งจริง ปัจจัยสำคัญ ได้แก่ ความสามารถในการรองรับกระแสไฟฟ้าที่ต้องการ วัสดุตัวนำ หน้าตัดของตัวนำ จำนวนแกน แรงดันไฟฟ้าตก วิธีการติดตั้ง อุณหภูมิโดยรอบ และประสิทธิภาพการยิงหรือควันที่ต้องการ
สำหรับการติดตั้งใต้ดิน ท่อ ในร่มหรือกลางแจ้ง โครงสร้างสายเคเบิลควรได้รับการตรวจสอบสภาวะทางกล ความร้อน และสภาพแวดล้อมที่เกี่ยวข้องด้วย ในกรณีที่โครงการระบุมาตรฐานหรือการรับรองเฉพาะ การออกแบบสายเคเบิลและเอกสารการทดสอบที่มีอยู่ควรได้รับการยืนยันก่อนสั่งซื้อ
เฉียนเฉิง สามารถตรวจสอบแรงดันไฟฟ้าที่ต้องการ วัสดุตัวนำ การกำหนดค่าแกน วิธีการติดตั้ง และมาตรฐานที่เกี่ยวข้อง เพื่อช่วยกำหนดข้อกำหนดสายเคเบิลแรงดันต่ำที่เหมาะสมสำหรับการใช้งานที่ต้องการ
