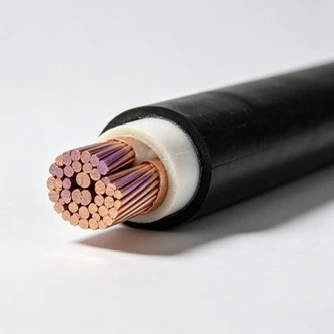

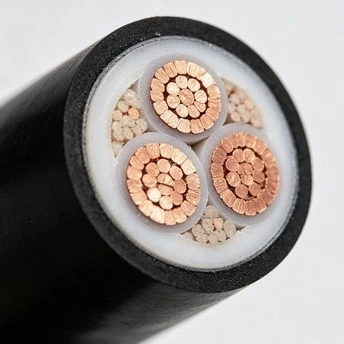

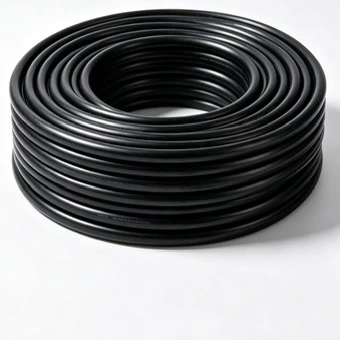

สายไฟแรงดันต่ำทองแดง Qiancheng XLPE LSZH ได้รับการออกแบบมาเพื่อการกระจายพลังงานแรงดันต่ำในอาคารและโครงสร้างพื้นฐานซึ่งมีการกำหนดโครงสร้างสายเคเบิลปลอดควันและฮาโลเจนที่ลดลง สามารถใช้ในโรงงานรถไฟใต้ดิน โรงพยาบาล อาคารสำนักงาน อุโมงค์สาธารณูปโภค และพื้นที่ปิดอื่นๆ โดยเลือกขนาดตัวนำตามปริมาณที่ต้องการ วิธีการติดตั้ง และข้อกำหนดเฉพาะของโครงการ
|
ส่วนตัดขวางของตัวนำที่กำหนด (มม. ²) |
จำนวนสายตัวนำขั้นต่ำ |
เส้นผ่านศูนย์กลางภายนอกของตัวนำ (มม.) |
ความหนาของฉนวน XLPE ที่กำหนด (มม.) |
เส้นผ่านศูนย์กลางภายนอกฉนวนโดยประมาณ (มม.) |
สูงสุด ความต้านทานของตัวนำที่ 20 ℃ ทองแดง (Ω/กม.) |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (บี) |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (บี) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4 (บี) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6 (บี) |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
สายไฟแรงดันต่ำ XLPE LSZH ทองแดงใช้ฉนวน XLPE สำหรับการแยกไฟฟ้าระหว่างตัวนำและส่วนประกอบสายเคเบิลโดยรอบ XLPE ให้อุณหภูมิการทำงานปกติที่สูงกว่าฉนวน PVC ทั่วไป และมักเลือกใช้เมื่อต้องการประสิทธิภาพการระบายความร้อน ความเสถียรของฉนวน และความน่าเชื่อถือทางไฟฟ้าในระยะยาว ขีดจำกัดการทำงานจริงควรเป็นไปตามมาตรฐานสายเคเบิลและข้อกำหนดเฉพาะของโครงการ
โครงสร้าง LSZH มีไว้สำหรับการติดตั้งที่จำเป็นต้องควบคุมการสร้างควันและผลิตภัณฑ์การเผาไหม้ที่มีฮาโลเจน ความหนาแน่นของควันและก๊าซกรดฮาโลเจนเป็นคุณลักษณะด้านประสิทธิภาพที่แยกจากกัน และควรได้รับการตรวจสอบตามมาตรฐานการทดสอบที่เกี่ยวข้องและข้อกำหนดของโครงการ IEC 61034 ครอบคลุมถึงการวัดการปล่อยควัน ในขณะที่ IEC 60754-1 ระบุวิธีการหาปริมาณก๊าซกรดฮาโลเจน
สายเคเบิลใช้ตัวนำทองแดงสำหรับการส่งพลังงานแรงดันต่ำ ความต้านทานของตัวนำเป็นพารามิเตอร์ที่สำคัญสำหรับการประเมินแรงดันตกคร่อมและความสูญเสียจากการดำเนินงาน ในขณะที่ควรเลือกหน้าตัดของตัวนำตามความสามารถในการรับกระแสไฟ สภาวะการติดตั้ง อุณหภูมิโดยรอบ การจัดกลุ่ม และแรงดันตกคร่อมที่อนุญาต
ขนาดตัวนำที่มีอยู่ในตารางทางเทคนิคครอบคลุมข้อกำหนดการควบคุมขนาดเล็กและวงจรย่อย ตลอดจนการใช้งานการกระจายพลังงานแรงดันต่ำที่ใหญ่กว่า การเลือกขั้นสุดท้ายควรพิจารณาถึงโหลดที่เชื่อมต่อ ความยาววงจร วิธีการติดตั้ง สภาวะการลัดวงจร และข้อกำหนดทางไฟฟ้าในพื้นที่ที่เกี่ยวข้อง แทนที่จะคำนึงถึงหน้าตัดของตัวนำเพียงอย่างเดียว

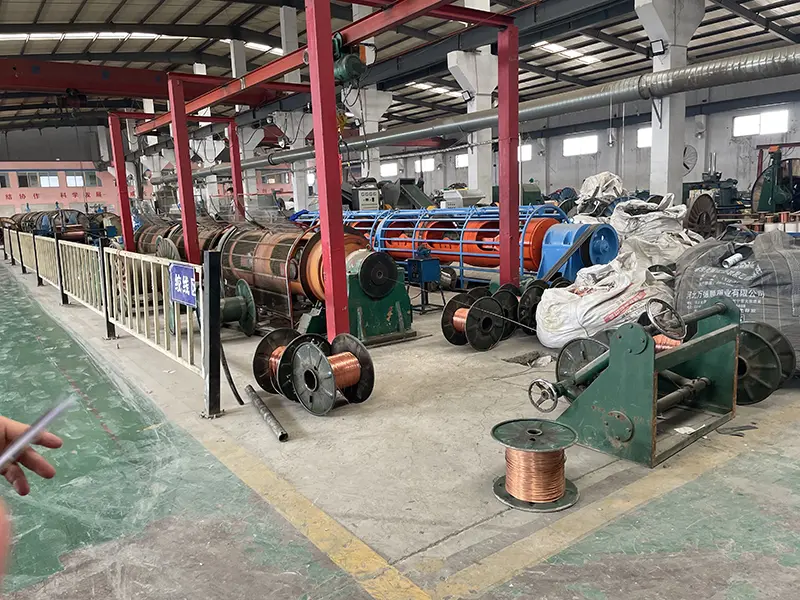

Qiancheng ดำเนินกิจการโรงงานผลิตของตนเองด้วยการอัดรีดสายเคเบิลและอุปกรณ์ทดสอบสำหรับการผลิตและการควบคุมคุณภาพตามปกติ บันทึกการผลิต การตรวจสอบวัตถุดิบ และผลการทดสอบทางไฟฟ้าหรือที่เกี่ยวข้องกับการเผาไหม้สามารถรักษาได้ตามข้อกำหนดเอกสารประกอบของโครงการ สำหรับโครงการที่ต้องการการตรวจสอบเพิ่มเติม การเยี่ยมชมโรงงานและการสุ่มตัวอย่างโดยบุคคลที่สามสามารถจัดให้ได้ตามเงื่อนไขของโครงการ
วัสดุตัวนำ สารประกอบฉนวน วัสดุเปลือก ขนาดตัวนำ และความหนาของฉนวนได้รับการควบคุมในระหว่างการผลิตตามข้อกำหนดเฉพาะที่ใช้บังคับ การตรวจสอบขนาดและการทดสอบทางไฟฟ้าทำให้เกิดจุดตรวจสอบในทางปฏิบัติก่อนที่จะปล่อยสายเคเบิลที่เสร็จแล้วเพื่อจัดส่ง
เอกสารระดับแบทช์สามารถใช้เพื่อเชื่อมต่อสายเคเบิลที่เสร็จแล้วกับบันทึกการผลิตและการตรวจสอบ ในกรณีที่เอกสารโครงการจำเป็นต้องมีการระบุม้วน รายงานการทดสอบ หรือบันทึกวัสดุ คุณสามารถจัดเตรียมข้อมูลที่จำเป็นพร้อมกับการจัดส่งได้
สำหรับโครงการส่งออกและโครงสร้างพื้นฐานที่มีข้อกำหนดการควบคุมคุณภาพที่เป็นอิสระ สามารถประสานงานการตรวจสอบหรือการสุ่มตัวอย่างโดยบุคคลที่สามก่อนการจัดส่ง ขอบเขตการตรวจสอบสามารถกำหนดได้ตามข้อกำหนดในการซื้อ มาตรฐานที่เกี่ยวข้อง และข้อกำหนดการยอมรับ
ในกรณีที่ระบุการทดสอบ IEC 60332 โครงสร้างสายเคเบิลที่เกี่ยวข้องสามารถประเมินการแพร่กระจายของเปลวไฟได้ตามส่วนที่เกี่ยวข้องของซีรีส์ IEC 60332 ระดับการทดสอบที่แน่นอนควรได้รับการยืนยันโดยเทียบกับข้อกำหนดเฉพาะของโครงการ เนื่องจากโครงสร้างสายเคเบิลและการเตรียมการติดตั้งที่แตกต่างกันอาจต้องใช้วิธีการทดสอบที่แตกต่างกัน
ประสิทธิภาพควันต่ำมีความเกี่ยวข้องอย่างยิ่งในพื้นที่ปิดซึ่งควันอาจส่งผลต่อการมองเห็น การอพยพ และการเข้าถึงบริการดับเพลิง IEC 61034 มีวิธีการทดสอบสำหรับการวัดความหนาแน่นของควันภายใต้สภาวะการเผาไหม้ที่กำหนด ดังนั้นเอกสารโครงการจึงควรระบุวิธีการทดสอบและระดับการยอมรับที่ต้องการ แทนที่จะอาศัยเพียงคำว่า "ควันต่ำ"
สำหรับโครงการที่ระบุวัสดุปลอดฮาโลเจน ควรยืนยันข้อกำหนดการก่อสร้างสายเคเบิลและการทดสอบวัสดุที่เกี่ยวข้องก่อนการผลิต IEC 60754-1 กล่าวถึงการกำหนดก๊าซกรดฮาโลเจนที่พัฒนาจากวัสดุเคเบิลในระหว่างการเผาไหม้ โดยมีจุดตรวจสอบแยกต่างหากจากการแพร่กระจายของเปลวไฟและการทดสอบความหนาแน่นของควัน
สามารถระบุสายไฟแรงดันต่ำทองแดง XLPE LSZH สำหรับวงจรจำหน่ายแรงดันต่ำในสถานีรถไฟใต้ดิน อาคารระบบขนส่งทางรถไฟ ชานชาลา พื้นที่ให้บริการ และโครงสร้างพื้นฐานแบบปิดอื่นๆ ซึ่งเอกสารโครงการต้องใช้โครงสร้างสายเคเบิลไร้ควันและฮาโลเจนต่ำ
การใช้งานอาจรวมถึงวงจรจ่ายไฟฟ้าที่ให้บริการในวอร์ด พื้นที่ปฏิบัติการ แผนกฉุกเฉิน พื้นที่สาธารณะ และสิ่งอำนวยความสะดวกสนับสนุน การเลือกสายเคเบิลควรเป็นไปตามการออกแบบทางไฟฟ้า ข้อกำหนดด้านความปลอดภัยจากอัคคีภัย และข้อกำหนดในการติดตั้งของอาคาร
สายเคเบิลนี้เหมาะสำหรับการจ่ายแรงดันไฟฟ้าต่ำในอาคารสำนักงาน ศูนย์การค้า โรงเรียน สถานที่จัดแสดงนิทรรศการ และอาคารสาธารณะอื่นๆ ที่ข้อกำหนดด้านควันและผลิตภัณฑ์ที่เผาไหม้เป็นส่วนหนึ่งของข้อกำหนดทางไฟฟ้า
การใช้งานทั่วไป ได้แก่ พื้นที่จอดรถใต้ดิน อุโมงค์สาธารณูปโภค ห้องอุปกรณ์ และโครงสร้างพื้นฐานบริการแบบปิดอื่นๆ การออกแบบการติดตั้งควรคำนึงถึงการจัดกลุ่มสายเคเบิล การกระจายความร้อน การป้องกันทางกล และการเข้าถึงเพื่อการบำรุงรักษา
สนามบิน สิ่งอำนวยความสะดวกทางรถไฟ ห้องสื่อสาร และอาคารทางเทคนิคอื่น ๆ อาจระบุโครงสร้างสายเคเบิล LSZH สำหรับวงจรไฟฟ้าแรงต่ำที่เลือก ประเภทสายเคเบิลสุดท้ายควรตรงกับฟังก์ชันวงจรและข้อกำหนดด้านประสิทธิภาพการยิงของโครงการ
ขนาดของสายเคเบิลควรเริ่มต้นด้วยกระแสการออกแบบ จากนั้นตรวจสอบกับวิธีการติดตั้ง สภาวะแวดล้อม การจัดกลุ่มตัวนำ และอุณหภูมิที่อนุญาต ความต้านทานของตัวนำแบบตารางยังสามารถนำมาใช้เป็นส่วนหนึ่งของการคำนวณแรงดันไฟฟ้าตกและการสูญเสียได้
สำหรับการติดตั้งท่อร้อยสาย ถาด หรือการติดตั้งแบบปิดอื่นๆ ควรพิจารณาพื้นที่ว่าง รัศมีการดัด การกระจายความร้อน และสภาวะการดึงก่อนสั่งซื้อ การต่อสายเคเบิลยาวอาจต้องมีการตรวจสอบเพิ่มเติมเกี่ยวกับแรงดันไฟฟ้าตกและความตึงเครียดในการติดตั้ง
Indoor, underground and partially exposed installations can have different requirements for moisture, mechanical protection, temperature and chemical exposure. The cable construction should therefore be confirmed against the actual installation environment rather than selected only by voltage and conductor size.
สำหรับคำสั่งโครงสร้างพื้นฐานและการส่งออก เอกสารการจัดซื้ออาจรวมถึงเอกสารข้อมูลทางเทคนิค บันทึกการทดสอบตามปกติ รายงานการตรวจสอบ ข้อมูลการบรรจุ และการระบุม้วน การระบุข้อกำหนดเหล่านี้ก่อนการผลิตจะช่วยจัดการผลิตและการตรวจสอบให้สอดคล้องกับกระบวนการยอมรับโครงการ
สำหรับการตรวจสอบข้อมูลจำเพาะ ลูกค้าสามารถระบุแรงดันไฟฟ้า ขนาดตัวนำ ความยาวสายเคเบิลที่ต้องการ วิธีการติดตั้ง โหลดที่คาดหวัง และมาตรฐานของโครงการ Qiancheng สามารถใช้รายละเอียดเหล่านี้เพื่อยืนยันโครงสร้างสายไฟแรงดันต่ำ Copper XLPE LSZH ที่เหมาะสม และเตรียมเอกสารทางเทคนิคที่เกี่ยวข้อง
สำหรับคำสั่งซื้อโครงการ ยังมีประโยชน์ในการยืนยันระดับการทดสอบสารหน่วงไฟ การปล่อยควัน และปราศจากฮาโลเจนก่อนการผลิตอีกด้วย ในกรณีที่มีการใช้ข้อกำหนดการตรวจสอบโดยบุคคลที่สามหรือเครื่องหมายม้วนและเอกสารเฉพาะ สิ่งเหล่านี้สามารถรวมอยู่ในข้อตกลงทางเทคนิคและข้อกำหนดการซื้อ
ตอบ: โครงสร้างสายเคเบิล LSZH ได้รับการออกแบบมาเพื่อจำกัดการเกิดควันและผลิตภัณฑ์การเผาไหม้ที่ประกอบด้วยฮาโลเจน เมื่อเป็นไปตามข้อกำหนดของวัสดุและการทดสอบที่ระบุ สายไฟ PVC ทั่วไปใช้ระบบโพลีเมอร์ที่ประกอบด้วยฮาโลเจน ตัวเลือกที่ถูกต้องขึ้นอยู่กับข้อกำหนดด้านความปลอดภัยจากอัคคีภัยและมาตรฐานที่ใช้บังคับสำหรับการติดตั้ง
ตอบ: XLPE เป็นฉนวนไฟฟ้าที่มีความสามารถในการทำงานที่อุณหภูมิปกติได้สูงกว่าฉนวน PVC ทั่วไป โดยทั่วไปจะใช้เมื่อต้องการประสิทธิภาพของฉนวนที่มั่นคงและความต้านทานความร้อน ควรยืนยันอุณหภูมิการทำงานที่อนุญาตจากข้อกำหนดเฉพาะของสายเคเบิลที่เกี่ยวข้อง
ตอบ: ปัจจัยหลัก ได้แก่ กระแสการออกแบบ วิธีการติดตั้ง อุณหภูมิแวดล้อม การจัดกลุ่มสายเคเบิล ความยาววงจร แรงดันไฟฟ้าตก และสภาวะการลัดวงจร ขนาดตัวนำควรพิจารณาจากการออกแบบทางไฟฟ้าที่สมบูรณ์ แทนที่จะกำหนดพิกัดกระแสเพียงอย่างเดียว
ตอบ: สามารถพิจารณาได้สำหรับการใช้งานเหล่านี้ซึ่งข้อกำหนดของโครงการต้องใช้สายทองแดงแรงดันต่ำพร้อมฉนวน XLPE และโครงสร้าง LSZH ระดับการทดสอบเปลวไฟ ควัน และปราศจากฮาโลเจนที่ต้องการควรได้รับการยืนยันกับมาตรฐานโครงการที่เกี่ยวข้องก่อนสั่งซื้อ
ตอบ: ขึ้นอยู่กับข้อกำหนดในการสั่งซื้อ เอกสารอาจรวมถึงข้อกำหนดทางเทคนิค บันทึกการตรวจสอบหรือการทดสอบ การระบุม้วน ข้อมูลการบรรจุ และเอกสารด้านคุณภาพอื่นๆ ที่ตกลงกัน นอกจากนี้ยังสามารถประสานงานการตรวจสอบโดยบุคคลที่สามได้เมื่อโครงการต้องการ
ก. ใช่. การเยี่ยมชมโรงงานและการสุ่มตัวอย่างหรือการตรวจสอบโดยบุคคลที่สามสามารถประสานงานตามคำสั่งและแผนการตรวจสอบได้ ควรตกลงขอบเขตการตรวจสอบล่วงหน้าเพื่อให้สามารถบันทึกการผลิต ตัวอย่าง และรายการทดสอบที่จำเป็นได้
ตอบ: ข้อมูลที่เป็นประโยชน์ ได้แก่ ขนาดตัวนำ จำนวนแกน ความยาวสายเคเบิลที่ต้องการ ระดับแรงดันไฟฟ้า วิธีการติดตั้ง ปลายทาง มาตรฐานที่ใช้บังคับ และข้อกำหนดเฉพาะใดๆ เกี่ยวกับเปลวไฟ ควัน หรือปราศจากฮาโลเจน หากข้อกำหนดขั้นสุดท้ายยังไม่ได้รับการแก้ไข สามารถจัดเตรียมใบสมัครโครงการและโหลดไฟฟ้าสำหรับการตรวจสอบทางเทคนิคเบื้องต้นได้
