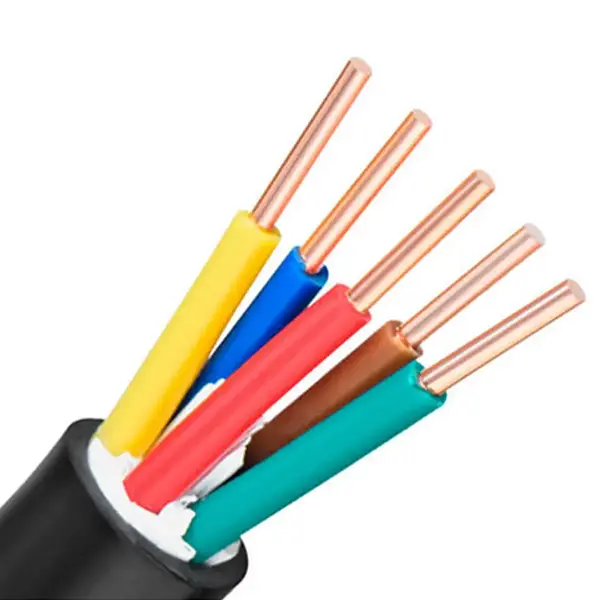

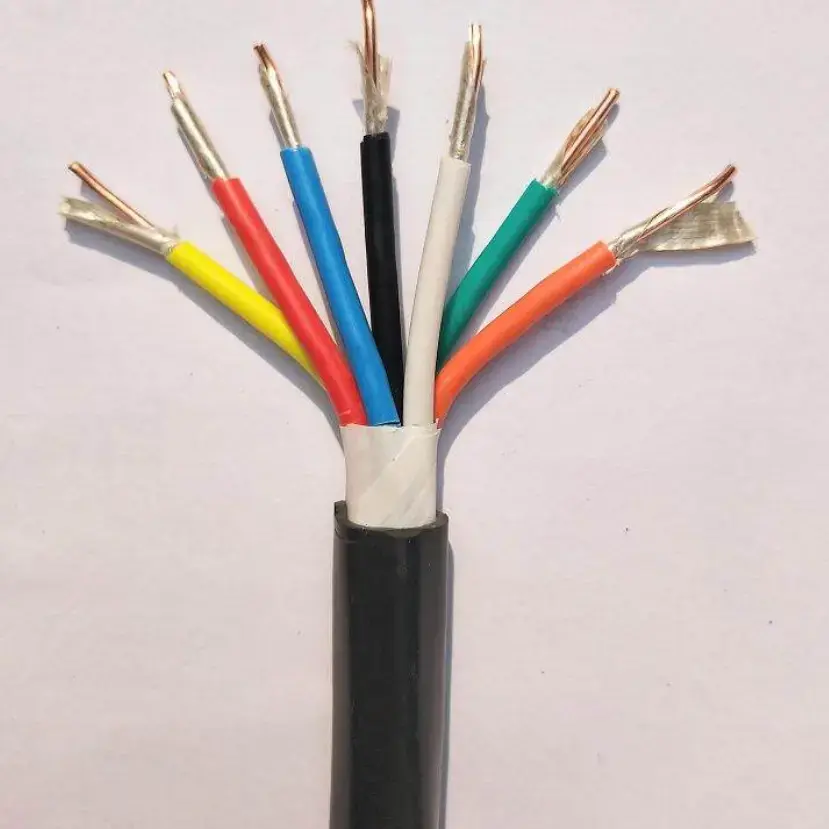

สายไฟควบคุมการทนไฟทองแดง PVC

รุ่นผลิตภัณฑ์พื้นฐาน: N-KVV(NH-KVV)

สายเคเบิลควบคุมการทนไฟทองแดง PVC ผสมผสานตัวนำทองแดง ชั้นทนไฟด้วยเทปไมกา และฉนวนและปลอก PVC สำหรับวงจรควบคุมและวงจรเสริมที่ต้องใช้โครงสร้างสายเคเบิลทนไฟ สายเคเบิล 450/750V มีไว้สำหรับการใช้งานที่การรักษาความต่อเนื่องของวงจรตามระยะเวลาที่กำหนดภายใต้การสัมผัสไฟเป็นส่วนหนึ่งของการออกแบบระบบ สายเคเบิลสามารถกำหนดค่าด้วยตัวนำทองแดงคลาส 1 หรือคลาส 5 ได้ ทั้งนี้ขึ้นอยู่กับโครงสร้างของตัวนำ

เทปไมก้าสร้างชั้นทนไฟที่สำคัญรอบๆ ตัวนำ ในขณะที่ตัวเลือกตัวนำที่ยืดหยุ่นทำให้สายเคเบิลผ่านถาดสายเคเบิล ตู้ควบคุม และการเชื่อมต่ออุปกรณ์ได้ง่ายขึ้น การเลือกคุณลักษณะเฉพาะควรคำนึงถึงหน้าตัดของตัวนำ ปริมาณแกนกลาง สภาวะการติดตั้ง และข้อกำหนดด้านประสิทธิภาพการดับเพลิงของระบบไฟฟ้าที่สมบูรณ์

ข้อมูลจำเพาะของผลิตภัณฑ์ขนาดและตารางพารามิเตอร์ทางเทคนิค

โครงสร้างทนไฟและการออกแบบสายเคเบิล

ชั้นทนไฟไมกาเทป

เทปไมก้าวางอยู่รอบๆ ตัวนำเป็นส่วนประกอบหลักที่ทนไฟ ภายใต้การสัมผัสไฟ ชั้นนี้มีจุดมุ่งหมายเพื่อรักษาฉนวนไฟฟ้าสำหรับสภาวะการทดสอบที่ระบุ และช่วยรักษาความต่อเนื่องของวงจรตามระยะเวลาที่กำหนด ระดับการทนไฟจริงควรได้รับการยืนยันโดยเทียบกับข้อกำหนดของผลิตภัณฑ์และวิธีการทดสอบสำหรับโครงการ

ตัวเลือกตัวนำทองแดง

โครงสร้างตัวนำอาจใช้ทองแดงคลาส 1 หรือคลาส 5 ตามการกำหนดค่าสายเคเบิลที่ต้องการ ตารางทางเทคนิคแสดงปริมาณตัวนำ หน้าตัด และค่าความต้านทาน DC 20°C ช่วยให้สามารถตรวจสอบพารามิเตอร์ทางไฟฟ้าก่อนยืนยันข้อมูลจำเพาะได้

ฉนวนและปลอกพีวีซี

พีวีซีเป็นฉนวนหลักรอบๆ ตัวนำ และมีส่วนช่วยในการป้องกันทางกลโดยรวมของสายเคเบิล ความหนาของฉนวนที่ระบุไว้จะเปลี่ยนแปลงตามหน้าตัดที่ระบุ ดังนั้นควรเลือกข้อมูลจำเพาะของสายเคเบิลร่วมกับขนาดตัวนำและเงื่อนไขการติดตั้งที่ต้องการ

สายเคเบิลเหมาะกับระบบควบคุมการป้องกันอัคคีภัยอย่างไร

สายเคเบิลควบคุมการทนไฟทองแดง PVC มีไว้สำหรับวงจรที่จำเป็นต้องมีฟังก์ชันการควบคุม สัญญาณเตือน การตรวจสอบ หรือเสริมในระหว่างที่เกิดเพลิงไหม้ตามระยะเวลาที่กำหนด วงจรทั่วไปได้แก่ ตู้ควบคุมป้องกันอัคคีภัย อุปกรณ์ระบายควัน เครื่องสูบน้ำดับเพลิง และระบบควบคุมด้วยไฟฟ้าอื่นๆ

ฟังก์ชั่นการทนไฟควรถือเป็นส่วนหนึ่งของการออกแบบวงจรที่สมบูรณ์ การเดินสายเคเบิล วิธีการรองรับ อุปกรณ์เชื่อมต่อ สภาพแวดล้อมการติดตั้ง และการจัดประเภทการทนไฟที่จำเป็น ล้วนส่งผลต่อประสิทธิภาพของระบบขั้นสุดท้าย

สถานการณ์การใช้งาน

1. วิศวกรรมป้องกันอัคคีภัย: ตู้ควบคุมเชื่อมต่อป้องกันอัคคีภัย ระบบแจ้งเตือนเหตุเพลิงไหม้ พัดลมดูดควัน และวงจรควบคุมปั๊มน้ำและดับเพลิง

2. โรงไฟฟ้า: ตู้ควบคุมไฟฟ้า สายควบคุมรองสำหรับชุดเครื่องกำเนิดไฟฟ้า และระบบควบคุมหรือการเดินสายสัญญาณในห้องจ่ายไฟฟ้า

3. อุตสาหกรรมโลหะวิทยา: คอนโซลการทำงานอัตโนมัติและวงจรควบคุมสำหรับอุปกรณ์สายการผลิตในโรงงานโลหะวิทยา

4. การก่อสร้างอาคาร: ห้องเครื่องชั้นใต้ดิน ระบบปรับอากาศส่วนกลาง และระบบควบคุมการเชื่อมโยงการป้องกันอัคคีภัยของลิฟต์

5. อุตสาหกรรมทั่วไป: อุปกรณ์บำบัดน้ำเสีย สายการผลิตอบแห้ง และเครื่องมือกลที่รองรับวงจรควบคุมที่จำเป็นต้องมีโครงสร้างทนไฟ

ข้อควรพิจารณาในการคัดเลือกภาคปฏิบัติ

1. ส่วนตัดขวางของตัวนำ

หน้าตัดที่ต้องการควรพิจารณาจากโหลดไฟฟ้า การทำงานของวงจร ความต้านทานของตัวนำที่อนุญาต และข้อกำหนดในการติดตั้งที่เกี่ยวข้อง ข้อมูลที่มีอยู่ครอบคลุมหน้าตัดที่ระบุตั้งแต่ 0.5 มม.² ถึง 6 มม.²

2. ปริมาณหลัก

ปริมาณหลักควรสอดคล้องกับจำนวนวงจรควบคุม สัญญาณเตือน การตรวจสอบ และวงจรเสริมที่จะดำเนินการ ตารางแสดงรายการการกำหนดค่าหลักที่แนะนำผ่าน 61 คอร์ โดยมีจำนวนคอร์ที่กำหนดเองตามข้อกำหนดที่ให้มา

3. ความยืดหยุ่นและเส้นทางการติดตั้ง

ในกรณีที่สายเคเบิลต้องผ่านตู้ควบคุม ถาด หรือการเชื่อมต่ออุปกรณ์ โครงสร้างตัวนำ และสภาวะการโค้งงอที่อนุญาต ควรได้รับการพิจารณาร่วมกัน รัศมีการดัดงอที่ต้องการควรได้รับการยืนยันจากข้อกำหนดเฉพาะของสายเคเบิลที่เกี่ยวข้อง แทนที่จะพิจารณาจากประเภทตัวนำเพียงอย่างเดียว

4. ข้อกำหนดการทนไฟ

ควรเลือกสายเคเบิลทนไฟตามระยะเวลาการทดสอบที่ต้องการ สภาวะการสัมผัสไฟ และมาตรฐานของระบบ ไม่ควรระบุสายเคเบิลด้วยคำว่า "ทนไฟ" เท่านั้น ควรยืนยันการจำแนกประเภทประสิทธิภาพที่จำเป็นและเอกสารการทดสอบสนับสนุนด้วย

การตรวจสอบคุณภาพและทางเทคนิค

สำหรับการจัดซื้อโครงการ จุดตรวจสอบหลัก ได้แก่ วัสดุตัวนำและการก่อสร้าง หน้าตัดที่กำหนด ความต้านทานของตัวนำ การกำหนดค่าเทปไมก้า ความหนาของฉนวน PVC และขนาดสายเคเบิลสำเร็จรูป คุณลักษณะที่วัดได้เหล่านี้เป็นพื้นฐานในทางปฏิบัติสำหรับการเปรียบเทียบสายเคเบิลที่ให้มากับข้อกำหนดทางเทคนิคที่ตกลงกันไว้

สำหรับคำสั่งส่งออกหรือวิศวกรรม Qiancheng สามารถประสานงานเอกสารประกอบผลิตภัณฑ์ที่จำเป็นตามข้อกำหนดของสายเคเบิลและข้อกำหนดของโครงการ หากจำเป็นต้องมีรายงานการทดสอบการทนไฟ ใบรับรอง หรือเอกสารการตรวจสอบโดยเฉพาะ ควรระบุก่อนการยืนยันคำสั่งซื้อ เพื่อให้สามารถตรวจสอบเอกสารที่เกี่ยวข้องโดยเทียบกับการกำหนดค่าสายเคเบิลจริง

คำถามที่พบบ่อย

แรงดันไฟฟ้าของสายเคเบิลควบคุมการทนไฟทองแดง PVC นี้คืออะไร?

แรงดันไฟฟ้าที่กำหนดคือ 450/750V มีไว้สำหรับการควบคุม การตรวจสอบ และวงจรเสริมที่จำเป็นต้องมีโครงสร้างทนไฟตามที่ระบุ

วัสดุชนิดใดมีคุณสมบัติทนไฟ?

เทปไมกาถูกใช้เป็นชั้นทนไฟรอบตัวนำ หน้าที่คือช่วยรักษาความเป็นฉนวนไฟฟ้าและความต่อเนื่องของวงจรภายใต้สภาวะการทดสอบไฟที่กำหนด

ตารางข้อมูลจำเพาะครอบคลุมตัวนำขนาดใดบ้าง

ตารางครอบคลุมพื้นที่หน้าตัดที่กำหนดตั้งแต่ 0.5 มม.² ถึง 6 มม.² โดยมีการกำหนดค่าตัวนำที่สอดคล้องกัน ความหนาของฉนวน PVC และค่าความต้านทานของตัวนำ DC 20°C

สามารถกำหนดค่าได้กี่คอร์?

หมายเลขหลักที่แนะนำที่ระบุไว้คือ 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 และ 61 ปริมาณแกนหลักที่กำหนดเองสามารถพูดคุยได้ตามข้อกำหนดของโครงการ

สายเคเบิลควบคุมการทนไฟทองแดง PVC นี้สามารถใช้งานได้ที่ไหน?

สามารถนำไปใช้ในระบบควบคุมป้องกันอัคคีภัย วงจรควบคุมโรงไฟฟ้า อุปกรณ์โลหะ ระบบเครื่องกลและไฟฟ้าในอาคาร อุปกรณ์บำบัดน้ำเสีย และการใช้งานควบคุมทางอุตสาหกรรมอื่นๆ ที่จำเป็นต้องมีการก่อสร้างสายเคเบิลทนไฟ

ข้อมูลใดที่ควรระบุสำหรับใบเสนอราคาโครงการ?

สำหรับการยืนยันข้อมูลจำเพาะ จะมีประโยชน์ในการจัดเตรียมรุ่นที่ต้องการ หน้าตัดของตัวนำ ปริมาณแกน ความยาวสายเคเบิล สภาพแวดล้อมการติดตั้ง ข้อกำหนดในการทนไฟ และเอกสารทางเทคนิคหรือบันทึกการตรวจสอบที่จำเป็น
