สำหรับวงจรไฟฟ้าแรงต่ำที่จำเป็นต้องคงพลังงานไว้ในระหว่างการสัมผัสกับไฟที่ระบุ สายไฟทนไฟอะลูมิเนียม PVC จะรวมตัวนำอะลูมิเนียมเข้ากับฉนวนไฟฟ้า ชั้นทนไฟโดยเฉพาะ และปลอกป้องกัน PVC มีไว้สำหรับการจ่ายพลังงานฉุกเฉินและวงจรอื่นๆ ที่มีข้อกำหนดด้านความต่อเนื่องของไฟที่กำหนดไว้
กลุ่มผลิตภัณฑ์นี้ครอบคลุมขนาดตัวนำตั้งแต่ 1.5 มม.² ถึง 1000 มม.² โดยมีข้อมูลทางไฟฟ้าสำหรับความต้านทานของตัวนำ แรงดันไฟฟ้าที่ทนทาน และความแอมป์ภายใต้สภาวะการติดตั้งที่แตกต่างกัน การเลือกสายเคเบิลขั้นสุดท้ายจะขึ้นอยู่กับโหลดของวงจร ความยาวเส้นทาง วิธีการติดตั้ง แรงดันไฟฟ้าตกที่ยอมรับได้ และข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เกี่ยวข้อง
|
หน้าตัดที่กำหนด (มม.²) |
ความหนาของฉนวน (มม.) |
ความหนาของเปลือก (มม.) |
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิลโดยประมาณ (มม.) |
ความต้านทานกระแสตรงของตัวนำ (Ω/กม.)อัล |
ทดสอบแรงดันไฟฟ้า (กิโลโวลต์/5 นาที) |
ความทึบในอากาศ (A) (ก)-อัล |
ความกว้างขวางในดินฝังโดยตรง (A) -Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1,000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |

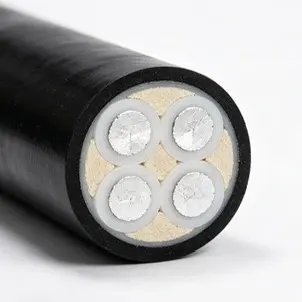

สายเคเบิลถูกสร้างขึ้นโดยมีชั้นการทำงานสี่ชั้นที่ทำงานร่วมกันระหว่างการทำงานปกติและภายใต้สภาวะการทดสอบการทนไฟที่ระบุ ตัวนำอะลูมิเนียมรับภาระทางไฟฟ้า ในขณะที่ฉนวนทำหน้าที่แยกกระแสไฟฟ้า ชั้นทนไฟโดยเฉพาะจะช่วยปกป้องวงจรเมื่อสัมผัสกับอุณหภูมิสูง และปลอก PVC จะสร้างพื้นผิวป้องกันด้านนอก
อะลูมิเนียมถูกใช้เป็นตัวนำกระแสไฟฟ้า ความหนาแน่นที่ต่ำกว่าเมื่อเทียบกับทองแดงอาจเกี่ยวข้องกับน้ำหนักของสายเคเบิลและการจัดการ โดยเฉพาะบนเส้นทางสายเคเบิลยาว อย่างไรก็ตาม ตัวนำอะลูมิเนียมจำเป็นต้องมีขนาดที่เหมาะสมและส่วนประกอบปลายที่เข้ากันได้ ควรพิจารณาความจุกระแสไฟฟ้า แรงดันไฟฟ้าตก และสภาวะการติดตั้ง ก่อนที่จะเลือกหน้าตัดของตัวนำ
ชั้นทนไฟมีวัตถุประสงค์เพื่อให้การป้องกันความร้อนแก่แกนไฟฟ้าระหว่างการสัมผัสไฟที่ระบุ หน้าที่ของมันควรแตกต่างจากสารหน่วงไฟ: วัสดุสารหน่วงไฟมีวัตถุประสงค์หลักเพื่อจำกัดการแพร่กระจายของเปลวไฟ ในขณะที่โครงสร้างสายเคเบิลทนไฟได้รับการประเมินเพื่อรักษาการทำงานของวงจรภายใต้สภาวะการทดสอบไฟที่กำหนดไว้
ฉนวนช่วยให้มีการแยกทางไฟฟ้าที่จำเป็นรอบๆ ตัวนำ ในขณะที่ปลอกพีวีซีช่วยปกป้องสายเคเบิลที่เสร็จแล้วจากการสัมผัสภายนอกตามปกติระหว่างการขนย้ายและการติดตั้ง ความหนาของฉนวนและเปลือกที่แสดงในตารางแตกต่างกันไปตามขนาดตัวนำและเป็นส่วนหนึ่งของข้อกำหนดด้านมิติของสายเคเบิล
สำหรับวงจรไฟฟ้าที่เกี่ยวข้องกับไฟ ประสิทธิภาพของสายเคเบิลไม่สามารถประเมินได้จากความต้านทานเปลวไฟเพียงอย่างเดียว ความต่อเนื่องทางไฟฟ้า สภาวะของฉนวน ความต้านทานของตัวนำ และสภาวะการทดสอบไฟที่เกี่ยวข้อง ล้วนต้องได้รับการพิจารณาร่วมกัน ข้อมูลผลิตภัณฑ์ที่ให้มาระบุแรงดันไฟฟ้าทดสอบ 3.5 kV/5 นาที และแสดงค่าการนำกระแสไหลแยกต่างหากสำหรับการติดตั้งในอากาศและดินฝังโดยตรง
ข้อมูลผลิตภัณฑ์ที่ให้มาระบุประสิทธิภาพการทนไฟ 90 นาที ภายใต้สภาวะการทดสอบ 750 °C ค่านี้ควรเข้าใจว่าเป็นผลการทดสอบที่เกี่ยวข้องกับโครงสร้างสายเคเบิลและวิธีการทดสอบที่ระบุ แทนที่จะเป็นข้อความสากลที่ว่าสายเคเบิลจะรักษาพลังงานไว้ในช่วงเวลาเดียวกันภายใต้การยิงจริงทุกครั้ง การอนุมัติโครงการควรขึ้นอยู่กับรายงานการทดสอบที่เกี่ยวข้องและข้อกำหนดด้านความปลอดภัยจากอัคคีภัยในท้องถิ่น
ความต้านทานกระแสตรงของตัวนำแสดงอยู่ในตารางทางเทคนิคสำหรับขนาดตัวนำอะลูมิเนียมที่เกี่ยวข้อง ตัวเลขแอมแปซิตี้มีให้แยกกันสำหรับการติดตั้งในอากาศและดินฝังโดยตรง เนื่องจากการกระจายความร้อนจะเปลี่ยนไปตามสภาวะการติดตั้ง ขนาดสายเคเบิลจริงอาจต้องพิจารณาถึงอุณหภูมิโดยรอบ การจัดกลุ่มสายเคเบิล สภาพการฝัง ความยาวเส้นทาง และแรงดันไฟฟ้าตกที่อนุญาต
ค่า 3.5 kV/5 นาทีที่แสดงไว้แสดงถึงแรงดันไฟฟ้าทดสอบและระยะเวลาที่ระบุในข้อมูลผลิตภัณฑ์ที่ให้มา การทดสอบความทนแรงดันใช้เพื่อตรวจสอบระบบฉนวนภายใต้สภาวะการทดสอบที่กำหนด เอกสารประกอบของผลิตภัณฑ์และมาตรฐานการผลิตที่เกี่ยวข้องควรได้รับการตรวจสอบเมื่อส่งสายเคเบิลเพื่อขออนุมัติโครงการ
การเลือกสายเคเบิลควรเริ่มต้นด้วยโหลดไฟฟ้า จากนั้นจึงตรวจสอบกับสภาพแวดล้อมการติดตั้งจริง สำหรับวงจรฉุกเฉินและวงจรที่เกี่ยวข้องกับไฟ ควรระบุระยะเวลาการทนไฟที่ต้องการและข้อกำหนดการก่อสร้างที่เกี่ยวข้องก่อนสั่งซื้อสายเคเบิล
ควรเลือกหน้าตัดที่กำหนดตามกระแสไฟฟ้าที่ใช้งาน แรงดันตกคร่อม และสภาวะการติดตั้ง สำหรับวงจรระยะไกล แรงดันไฟฟ้าตกอาจกลายเป็นปัจจัยสำคัญในการกำหนดขนาด แม้ว่าความสามารถในการจ่ายกระแสไฟฟ้าของตัวนำจะเพียงพอก็ตาม ดังนั้นการเลือกขั้นสุดท้ายจึงควรขึ้นอยู่กับการออกแบบวงจรที่สมบูรณ์มากกว่าความครอบคลุมเพียงอย่างเดียว
เมื่อติดตั้งในถาดสายเคเบิลหรือเส้นทางเปิดอื่นๆ การกระจายความร้อน ระยะห่างของสายเคเบิล อุณหภูมิแวดล้อม และจำนวนสายเคเบิลที่โหลดอาจส่งผลต่อกระแสไฟฟ้าที่อนุญาต ค่าความทึบลมในตารางให้ข้อมูลอ้างอิงผลิตภัณฑ์ และควรใช้ร่วมกับมาตรฐานการติดตั้งที่เกี่ยวข้อง
สำหรับการติดตั้งร่องลึกเคเบิลแบบฝังโดยตรงหรือใต้ดิน ควรคำนึงถึงสภาวะความร้อนของดิน ความลึกของการฝัง ระยะห่างของสายเคเบิล การระบายน้ำ และการป้องกันทางกล ค่าความทึบที่ฝังโดยตรงในตารางเป็นค่าอ้างอิงเฉพาะการติดตั้ง และไม่ควรถือเป็นการทดแทนการคำนวณสายเคเบิลเฉพาะโครงการ
ตัวนำอะลูมิเนียมควรต่อโดยใช้ขั้วต่อ ขั้วต่อหรือขั้วต่อที่เหมาะสมกับตัวนำอะลูมิเนียมและโหลดทางไฟฟ้าที่ระบุ การเตรียมตัวนำและการบีบอัดที่ถูกต้องมีความสำคัญที่ข้อต่อเนื่องจากการสิ้นสุดที่เตรียมไว้อย่างไม่เหมาะสมสามารถสร้างความต้านทานต่อการสัมผัสเพิ่มเติมและให้ความร้อนเฉพาะจุดได้
สามารถระบุสายไฟทนไฟอะลูมิเนียม PVC สำหรับวงจรจำหน่ายแรงดันต่ำซึ่งบริการไฟฟ้าอย่างต่อเนื่องในระหว่างสภาวะที่เกิดเพลิงไหม้ที่กำหนดเป็นส่วนหนึ่งของข้อกำหนดของโครงการ การใช้งานทั่วไป ได้แก่ วงจรไฟฟ้าฉุกเฉินที่เลือก โหลดไฟฟ้าที่เกี่ยวข้องกับเพลิงไหม้ อาคารสาธารณะ โรงงานอุตสาหกรรม และเส้นทางจำหน่ายใต้ดิน
สามารถใช้สายเคเบิลสำหรับวงจรไฟฟ้าฉุกเฉินที่กำหนด ซึ่งระบบเคเบิลจำเป็นต้องรักษาการทำงานของวงจรตามระยะเวลาที่กำหนดระหว่างที่เกิดเพลิงไหม้ ระดับการทนไฟที่ต้องการควรได้รับการยืนยันจากการออกแบบโครงการและข้อบังคับท้องถิ่นที่เกี่ยวข้อง
การใช้งานอาจรวมถึงวงจรไฟฟ้าที่เลือกในโรงพยาบาล โรงเรียน อาคารพาณิชย์ และสถานที่อื่นๆ ที่ติดตั้งระบบไฟฟ้าฉุกเฉิน การก่อสร้างสายเคเบิลโดยเฉพาะนั้นจำเป็นหรือไม่นั้นขึ้นอยู่กับการออกแบบอาคาร กลยุทธ์ด้านอัคคีภัย และหลักปฏิบัติด้านไฟฟ้าและอัคคีภัยที่เกี่ยวข้อง
ในโรงงานและโรงงานอุตสาหกรรม สามารถใช้สายเคเบิลสำหรับการกระจายเหตุฉุกเฉิน อุปกรณ์ที่เกี่ยวข้องกับไฟ และวงจรไฟฟ้าแรงต่ำอื่นๆ ที่ระบุตัวนำอะลูมิเนียมและข้อกำหนดประสิทธิภาพการยิงที่กำหนดไว้ ขนาดของสายเคเบิลควรตรงกับโหลดทางไฟฟ้าและเส้นทางการติดตั้ง
ขนาดตัวนำที่ใหญ่กว่าที่มีอยู่สามารถพิจารณาได้สำหรับเส้นทางการจำหน่ายใต้ดินและร่องลึกสายเคเบิลที่การออกแบบการติดตั้งอนุญาตให้มีการก่อสร้างสายเคเบิลนี้ได้ ควรตรวจสอบสภาพการฝัง การป้องกันทางกล และการกระจายความร้อนก่อนการติดตั้ง

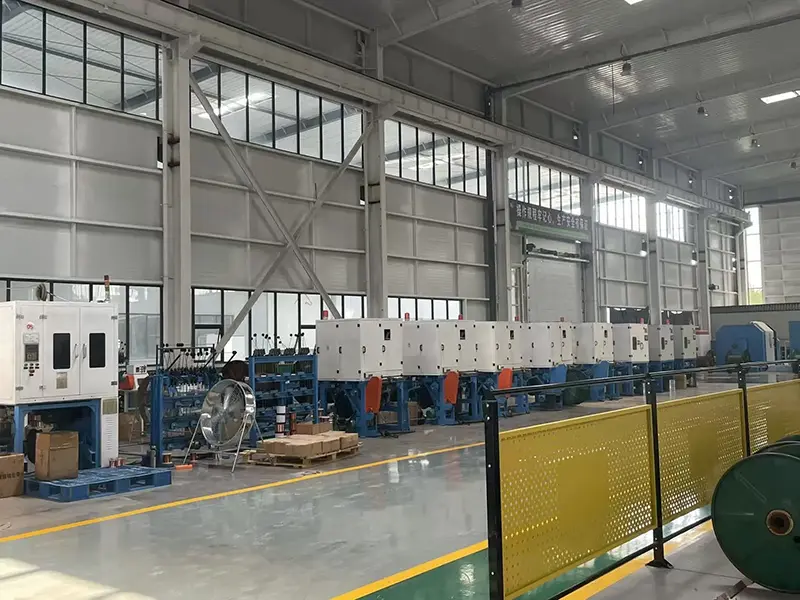

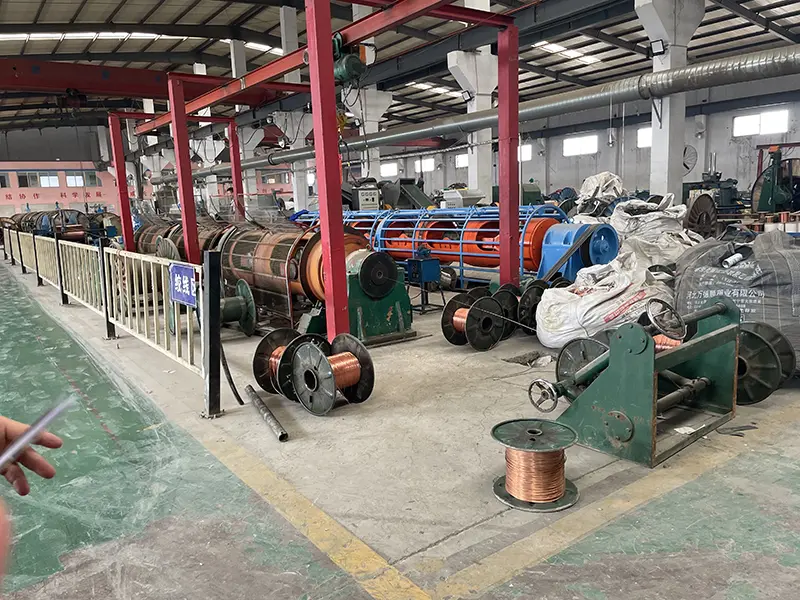

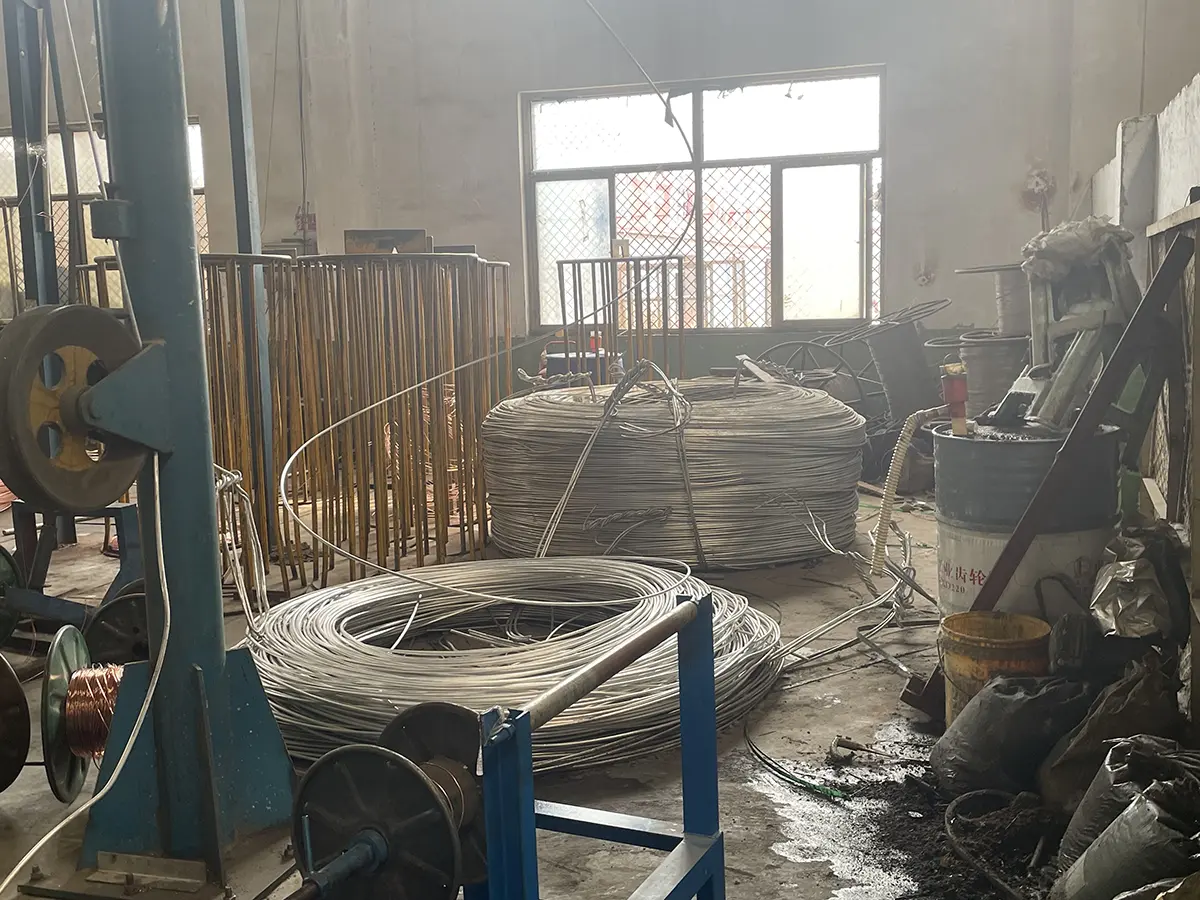

Qiancheng Cable ดำเนินธุรกิจเวิร์คช็อปการผลิตเคเบิลและศูนย์ทดสอบของตนเอง กระบวนการผลิตครอบคลุมถึงการประมวลผลตัวนำ การอัดขึ้นรูปฉนวน การใช้ชั้นทนไฟ และการอัดขึ้นรูปเปลือกด้านนอก บันทึกการผลิตและการตรวจสอบที่เกี่ยวข้องเป็นพื้นฐานสำหรับการควบคุมขนาดสายไฟสำเร็จรูปและคุณลักษณะทางไฟฟ้า

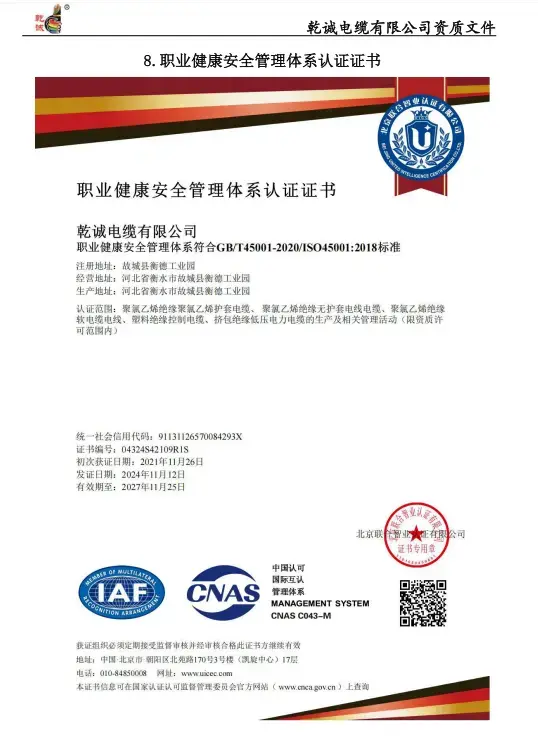

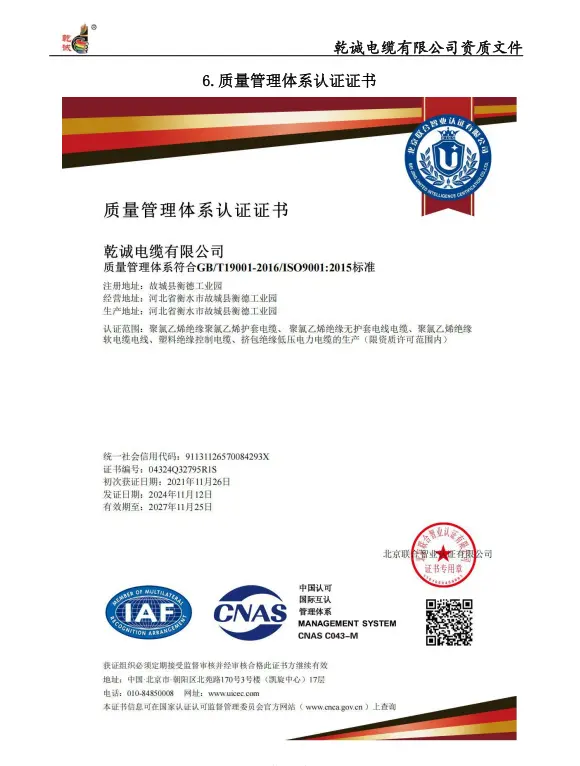

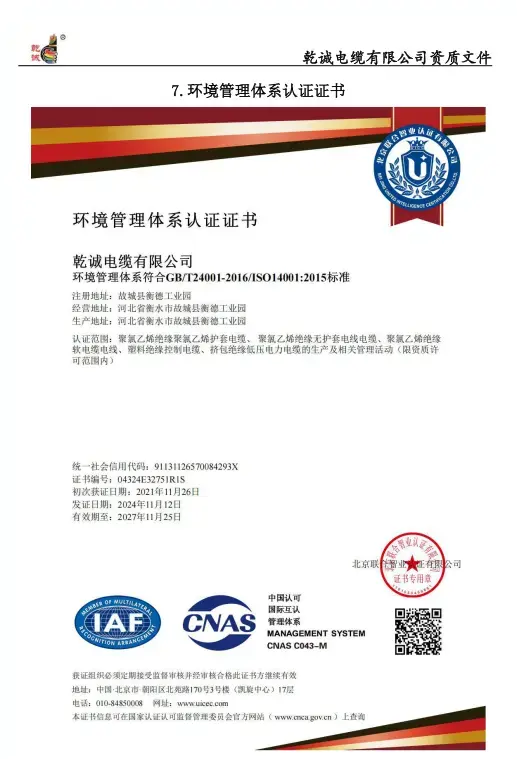

Qiancheng Cable ได้รับใบอนุญาตการผลิตสายเคเบิลอุตสาหกรรมแห่งชาติ ร่วมกับการจัดการคุณภาพ ISO9001, การจัดการสิ่งแวดล้อม ISO14001 และใบรับรองอาชีวอนามัยและความปลอดภัย ISO45001 เอกสารเหล่านี้ให้ข้อมูลเกี่ยวกับระบบการผลิตและการจัดการของบริษัท และสามารถตรวจสอบได้ในระหว่างคุณสมบัติของซัพพลายเออร์
สำหรับการจัดซื้อโครงการ ควรตรวจสอบสายเคเบิลตามข้อกำหนดทางไฟฟ้าและความปลอดภัยจากอัคคีภัยที่เกิดขึ้นจริง แทนที่จะเลือกตามชื่อผลิตภัณฑ์เท่านั้น ข้อมูลต่อไปนี้มีประโยชน์เมื่อขอใบเสนอราคาหรือยื่นทางเทคนิค: หน้าตัดของตัวนำที่ต้องการ แรงดันไฟฟ้าที่ใช้งาน กระแสโหลด ความยาวสายเคเบิล วิธีการติดตั้ง สภาพสิ่งแวดล้อมหรือดิน การจัดกลุ่มสายเคเบิล แรงดันไฟฟ้าตกที่ยอมรับได้ และสภาวะการทดสอบไฟที่ต้องการ
ในกรณีที่มีการส่งสายเคเบิลสำหรับโครงการก่อสร้าง ผู้ซื้อยังสามารถขอข้อมูลทางเทคนิค เอกสารการทดสอบ และใบรับรองคุณสมบัติที่เกี่ยวข้องเพื่อตรวจสอบได้ ช่วยให้สามารถตรวจสอบข้อกำหนดการก่อสร้างและการทดสอบที่เลือกก่อนการผลิตและการติดตั้ง
การทนไฟเกี่ยวข้องกับความสามารถของวงจรสายเคเบิลในการทำงานต่อไปตามระยะเวลาที่กำหนดภายใต้สภาวะการทดสอบไฟที่กำหนดไว้ การหน่วงไฟส่วนใหญ่เกี่ยวข้องกับการจำกัดการแพร่กระจายของเปลวไฟไปตามสายเคเบิล สายเคเบิลอาจมีคุณสมบัติหน่วงไฟโดยไม่ได้รับการจัดประเภทตามประสิทธิภาพการทนไฟที่เท่ากัน
อลูมิเนียมมีตัวเลือกตัวนำความหนาแน่นต่ำสำหรับการกระจายพลังงานไฟฟ้าแรงดันต่ำ อาจเกี่ยวข้องในกรณีที่ต้องคำนึงถึงน้ำหนักของสายเคเบิลและการจัดการ เนื่องจากอะลูมิเนียมมีลักษณะทางไฟฟ้าและการเชื่อมต่อแตกต่างจากทองแดง จึงควรเลือกขนาดตัวนำและส่วนประกอบปลายสายให้สอดคล้องกัน
ข้อมูลผลิตภัณฑ์ที่ให้มาจะระบุเป็นเวลา 90 นาทีภายใต้สภาวะการทดสอบที่ 750 °C นี่หมายถึงเงื่อนไขการทดสอบที่กำหนดไว้สำหรับโครงสร้างสายเคเบิลที่ระบุ ไม่ควรตีความว่าเป็นการรับประกันประสิทธิภาพของวงจรที่เหมือนกันในการเกิดเพลิงไหม้จริงทุกครั้ง เนื่องจากผลลัพธ์ที่แท้จริงขึ้นอยู่กับการติดตั้ง การสัมผัสกับไฟ และวิธีการทดสอบที่เกี่ยวข้อง
การเลือกควรพิจารณากระแสโหลด แรงดันไฟฟ้าตก ความยาวสายเคเบิล วิธีการติดตั้ง สภาวะแวดล้อม การจัดกลุ่มสายเคเบิล และระดับประสิทธิภาพการยิงที่ต้องการ ค่าความทึบแสงที่แสดงในตารางให้ข้อมูลอ้างอิงสำหรับการติดตั้งในอากาศและดินฝังโดยตรง
ข้อมูลผลิตภัณฑ์ประกอบด้วยค่าความทึบแสงสำหรับดินที่ฝังโดยตรง ความเหมาะสมที่แท้จริงควรได้รับการยืนยันตามโครงสร้างของสายเคเบิล สภาพการฝัง การป้องกันทางกล คุณลักษณะทางความร้อนของดิน และข้อกำหนดในการติดตั้งที่เกี่ยวข้อง
ขั้วต่อหรือขั้วต่อควรเหมาะสมกับตัวนำอะลูมิเนียมและโหลดที่ระบุ การเตรียมตัวนำและการบีบอัดที่เหมาะสมเป็นสิ่งสำคัญในการรักษาการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ และหลีกเลี่ยงการต้านทานการสัมผัสมากเกินไปหรือความร้อนเฉพาะที่
ขึ้นอยู่กับข้อกำหนดของโครงการ ข้อมูลทางเทคนิค เอกสารการทดสอบผลิตภัณฑ์ และใบรับรองคุณสมบัติของบริษัทสามารถมอบให้สำหรับซัพพลายเออร์และการประเมินผลิตภัณฑ์ สำหรับการใช้งานที่เกี่ยวข้องกับอัคคีภัย ควรตรวจสอบเอกสารการทดสอบอัคคีภัยที่เกี่ยวข้องพร้อมกับข้อกำหนดเฉพาะของโครงการก่อนที่จะอนุมัติ
