สายไฟควบคุมแบบยืดหยุ่น PVC ทองแดง

รุ่นผลิตภัณฑ์พื้นฐาน: KVVR

สายเคเบิลควบคุมแบบยืดหยุ่นทองแดง PVC เป็นสายเคเบิลควบคุม 450/750V ที่สร้างขึ้นโดยมีตัวนำทองแดงตีเกลียวและฉนวนและปลอก PVC โครงสร้างตัวนำแบบยืดหยุ่นช่วยให้สายเคเบิลสามารถเดินตามเส้นทางการเดินสายที่แน่นกว่าตัวนำแบบแข็งหรือแบบแข็ง ซึ่งมีประโยชน์เมื่อการเดินสายควบคุมต้องผ่านตู้ ถาด ท่อร้อยสาย หรือการเชื่อมต่ออุปกรณ์ บทบาทหลักคือการส่งสัญญาณควบคุม การวัด และการตรวจสอบภายในระบบไฟฟ้าแรงดันต่ำ

สำหรับวงจรควบคุมอัตโนมัติและวงจรเสริม หน้าตัดของตัวนำ จำนวนแกน วิธีการติดตั้ง และความต้านทานไฟฟ้า มีความสำคัญเมื่อระบุสายเคเบิล ขนาดตัวนำที่ใช้ได้ครอบคลุมข้อกำหนดทั่วไปในการเดินสายควบคุม ในขณะที่การกำหนดค่าแกนหลักที่แตกต่างกันสามารถเลือกได้ตามการออกแบบวงจร

ตารางพารามิเตอร์ทางเทคนิคของผลิตภัณฑ์

ลักษณะการก่อสร้างและไฟฟ้า

ตัวนำทองแดงควั่น

ตัวนำประกอบด้วยเส้นทองแดงละเอียดหลายเส้นแทนที่จะเป็นตัวนำแข็งเพียงเส้นเดียว โครงสร้างนี้ให้ความยืดหยุ่นทางกลที่จำเป็นสำหรับการเดินสายไฟควบคุมเส้นทางรอบเทอร์มินัล ส่วนประกอบของตู้ และระบบการจัดการสายเคเบิล ความต้านทานของตัวนำที่ 20°C มีอยู่ในตารางข้อมูลจำเพาะสำหรับสภาวะโลหะทั้งที่ไม่ได้ชุบและชุบ

ฉนวนและปลอกพีวีซี

พีวีซีถูกใช้เป็นวัสดุฉนวนหลักรอบๆ ตัวนำ โดยมีโครงสร้างสายเคเบิลที่ให้การแยกทางไฟฟ้าระหว่างตัวนำแต่ละตัวและสภาพแวดล้อมโดยรอบ ความหนาของฉนวนที่ระบุไว้จะแตกต่างกันไปตามหน้าตัดของตัวนำ ทำให้สามารถตรวจสอบข้อมูลจำเพาะกับข้อกำหนดของวงจรที่ต้องการได้

สายไฟควบคุม 450/750V

อัตรา 450/750V วางสายเคเบิลนี้ไว้ภายในการควบคุมแรงดันไฟฟ้าต่ำทั่วไปและช่วงการเดินสายเสริม มีไว้สำหรับวงจรควบคุมและตรวจสอบไฟฟ้า แทนที่จะใช้แทนสายไฟที่เลือกสำหรับการส่งแรงดันไฟฟ้าที่สูงกว่า การเลือกขั้นสุดท้ายควรเป็นไปตามข้อกำหนดด้านแรงดัน กระแส การติดตั้ง และอุปกรณ์ของวงจรทั้งหมด

สถานการณ์การใช้งาน

สายเคเบิลควบคุมแบบยืดหยุ่น PVC ทองแดงใช้ในวงจรควบคุมและวงจรเสริมที่เส้นทางการเดินสายไฟรวมถึงตู้ การเชื่อมต่ออุปกรณ์ หรือสถานที่อื่น ๆ ที่ต้องการการจัดการที่ง่ายกว่าระหว่างการติดตั้ง

1. อุตสาหกรรมพลังงาน: ตู้ควบคุมในห้องจ่ายไฟฟ้า สายไฟควบคุมชุดเครื่องกำเนิดไฟฟ้า และวงจรสัญญาณทุติยภูมิสำหรับสถานีไฟฟ้าย่อย

2. ระบบอัตโนมัติทางอุตสาหกรรม: การเดินสายไฟควบคุมภายในสำหรับอุปกรณ์สายการผลิต เครื่องมือกล พัดลม ปั๊มน้ำ และอุปกรณ์ทำให้แห้ง

3. โครงการสนับสนุนอาคาร: โมดูลควบคุมเครื่องปรับอากาศส่วนกลาง ตู้ควบคุมลิฟต์ ห้องเครื่องใต้ดิน และระบบเชื่อมโยงไฟส่องสว่างในอาคาร

4. การผลิตโลหะวิทยา: คอนโซลการทำงานอัตโนมัติและการเชื่อมต่อสัญญาณสำหรับอุปกรณ์การผลิตในโรงงานอุตสาหกรรม

5. โครงการสนับสนุนทั่วไป: วงจรควบคุมไฟฟ้าสำหรับอุปกรณ์ป้องกันอัคคีภัยและอุปกรณ์บำบัดน้ำเสียที่ป้องกันสิ่งแวดล้อม

แก้ไขปัญหาการเดินสายไฟในทางปฏิบัติแล้ว

1. การกำหนดเส้นทางผ่านพื้นที่อับอากาศ

ตู้ควบคุมและอุปกรณ์มักประกอบด้วยเทอร์มินัล ส่วนประกอบ และเส้นทางสายเคเบิลหลายรายการภายในพื้นที่จำกัด ตัวนำตีเกลียวช่วยให้กำหนดเส้นทางสายเคเบิลได้ง่ายขึ้นและสิ้นสุดในตำแหน่งที่ตัวนำแบบแข็งไม่สะดวกในการจัดการ

2. จับคู่ขนาดตัวนำกับวงจร

วงจรควบคุมไม่จำเป็นต้องมีหน้าตัดของตัวนำเหมือนกันทั้งหมด ขนาดที่มีตั้งแต่ 0.5 มม.² ถึง 6 มม.² ช่วยให้ข้อมูลจำเพาะของสายเคเบิลสอดคล้องกับข้อกำหนดของวงจร เงื่อนไขการติดตั้ง และคุณลักษณะทางไฟฟ้าของอุปกรณ์ที่เชื่อมต่อ

3. การจัดการการเดินสายไฟควบคุมแบบมัลติคอร์

การใช้สายเคเบิลแบบมัลติคอร์ช่วยลดความยุ่งยากในการจัดการวงจรควบคุมและการตรวจสอบที่เกี่ยวข้อง ปริมาณแกนควรพิจารณาจากจำนวนสัญญาณที่ต้องการ วงจรสำรอง และการจัดสายไฟของอุปกรณ์

4. การรักษาพารามิเตอร์ทางไฟฟ้าที่สม่ำเสมอ

ความต้านทานของตัวนำและความหนาของฉนวนเป็นพารามิเตอร์ที่วัดได้ซึ่งสามารถตรวจสอบกับโครงสร้างสายเคเบิลที่ระบุได้ สำหรับการจัดซื้อโครงการ ควรยืนยันหน้าตัดขวาง การกำหนดค่าหลัก และเอกสารทางเทคนิคที่เกี่ยวข้องก่อนการผลิตหรือการจัดส่ง

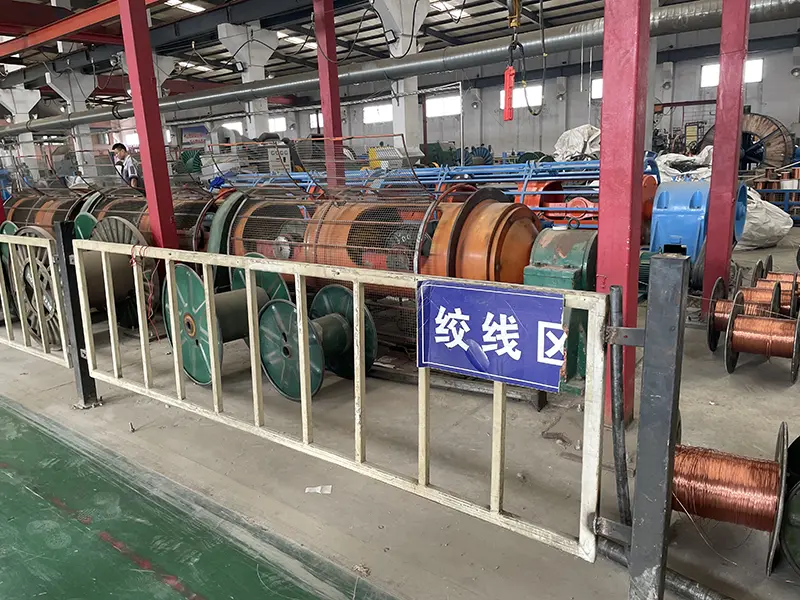

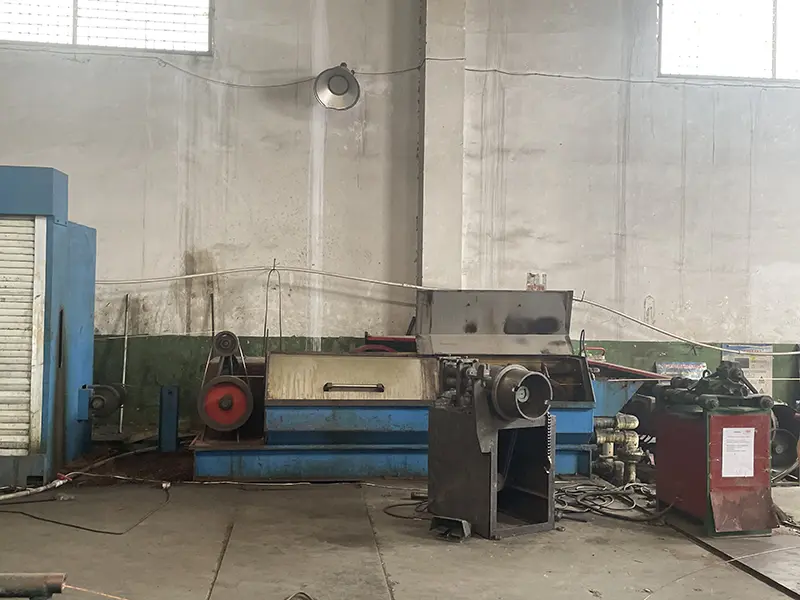

การผลิตและการตรวจสอบคุณภาพ

สำหรับการจัดหาสายเคเบิลควบคุม การประเมินคุณภาพควรมุ่งเน้นไปที่ข้อกำหนดเฉพาะของวัสดุที่ตรวจสอบย้อนกลับได้และพารามิเตอร์การผลิตที่วัดได้ แทนที่จะเน้นที่รูปลักษณ์ภายนอกเพียงอย่างเดียว การตรวจสอบที่เกี่ยวข้องอาจรวมถึงการก่อสร้างตัวนำ ความต้านทานของตัวนำ ขนาดฉนวน และการตรวจสอบสายเคเบิลสำเร็จรูปตามข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้อง

Qiancheng สามารถให้ข้อมูลจำเพาะของผลิตภัณฑ์และข้อมูลทางเทคนิคที่เกี่ยวข้องสำหรับการเลือกโครงการ สำหรับคำสั่งซื้อจำนวนมากหรือโครงการ ควรยืนยันรุ่นที่ต้องการ หน้าตัดของตัวนำ ปริมาณแกน ความยาวสายเคเบิล บรรจุภัณฑ์ และเอกสารประกอบก่อนดำเนินการตามคำสั่ง

คู่มือการเลือกข้อมูลจำเพาะ

เมื่อเลือกสายควบคุมประเภทนี้ ควรพิจารณาพารามิเตอร์หลายตัวร่วมกัน แทนที่จะเลือกขนาดตัวนำแยกกัน

1. หน้าตัดของตัวนำ: เลือกตามโหลดไฟฟ้า ฟังก์ชันวงจร และข้อกำหนดการเดินสายไฟที่เกี่ยวข้อง

2. ปริมาณแกน: กำหนดจำนวนวงจรควบคุม การตรวจสอบ และวงจรเสริมที่ต้องใช้สายเคเบิล

3. วิธีการติดตั้ง: ตรวจสอบว่าสายเคเบิลจะถูกส่งผ่านตู้ ถาด ท่อร้อยสาย หรือการเชื่อมต่ออุปกรณ์หรือไม่ และพิจารณาความยืดหยุ่นที่ต้องการ

4. พารามิเตอร์ทางไฟฟ้า: ยืนยันแรงดันไฟฟ้าที่กำหนดและความต้านทานของตัวนำที่อนุญาตตามข้อกำหนดของระบบควบคุมที่เชื่อมต่อ

5. เอกสารโครงการ: สำหรับคำสั่งซื้อทางวิศวกรรมหรือการส่งออก ให้ยืนยันเอกสารข้อกำหนดที่จำเป็น บันทึกการตรวจสอบ และเอกสารทางเทคนิคอื่น ๆ ก่อนจัดส่ง

คำถามที่พบบ่อย

1. สายเคเบิลควบคุมแบบยืดหยุ่นทองแดง PVC นี้มีแรงดันไฟฟ้าเท่าใด

แรงดันไฟฟ้าที่กำหนดคือ 450/750V สายเคเบิลใช้ตัวนำทองแดงตีเกลียวพร้อมฉนวน PVC และมีไว้สำหรับการควบคุมแรงดันไฟฟ้าต่ำและวงจรเสริม

2. มีขนาดตัวนำอะไรบ้าง?

ตารางข้อมูลจำเพาะครอบคลุมพื้นที่หน้าตัดที่กำหนดตั้งแต่ 0.5 มม.² ถึง 6 มม.² การเลือกจริงควรขึ้นอยู่กับข้อกำหนดทางไฟฟ้าและเงื่อนไขการติดตั้งของวงจรควบคุม

3. คุณสามารถระบุข้อกำหนดทางเทคนิคที่ครบถ้วนสำหรับการเลือกโครงการได้หรือไม่

ใช่. สามารถระบุข้อมูลทางเทคนิคสำหรับขนาดตัวนำและการกำหนดค่าสายเคเบิลที่เกี่ยวข้อง รวมถึงเส้นผ่านศูนย์กลางของตัวนำ ความหนาของฉนวน PVC และความต้านทานของตัวนำ DC 20°C

4. สายเคเบิลนี้ใช้กันทั่วไปที่ไหน?

สามารถใช้ในตู้ควบคุมการกระจายพลังงาน อุปกรณ์อัตโนมัติทางอุตสาหกรรม ระบบควบคุมลิฟต์ ระบบควบคุมเครื่องปรับอากาศส่วนกลาง อุปกรณ์โลหะ และระบบควบคุมไฟฟ้าป้องกันสิ่งแวดล้อม

5. ควรเลือกสายเคเบิลสำหรับระบบควบคุมใหม่อย่างไร

ตรวจสอบแรงดันไฟฟ้าที่กำหนด หน้าตัดของตัวนำ ปริมาณแกนที่ต้องการ เส้นทางการติดตั้ง และสภาพแวดล้อมก่อน ข้อมูลจำเพาะของสายเคเบิลสามารถจับคู่กับข้อกำหนดทางไฟฟ้าและเครื่องกลของระบบได้

6. สามารถปรับแต่งความยาวสายเคเบิลและข้อกำหนดอื่น ๆ ได้หรือไม่

ความยาวสายเคเบิลและข้อกำหนดการกำหนดค่าสามารถพูดคุยได้ตามโครงการ สำหรับคำสั่งซื้อที่ไม่ได้มาตรฐาน ควรยืนยันขนาดตัวนำ ปริมาณแกน ความยาว บรรจุภัณฑ์ และเอกสารทางเทคนิคก่อนการผลิต
