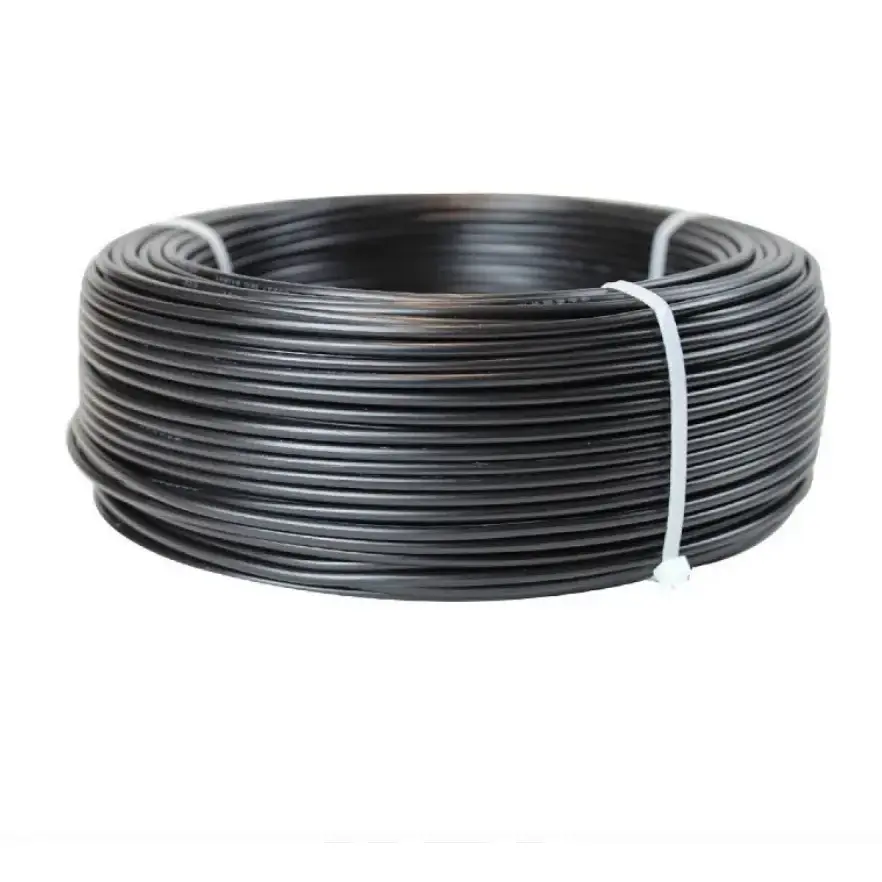

สายไฟควบคุมแบบยืดหยุ่นชนิดทองแดง พีวีซี ทนไฟ

รุ่นผลิตภัณฑ์: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP)

สายเคเบิลควบคุมแบบยืดหยุ่นสารหน่วงไฟทองแดง PVC รวมตัวนำทองแดงตีเกลียวเข้ากับฉนวน PVC และเปลือกด้านนอกเพื่อให้โซลูชันที่ยืดหยุ่นสำหรับการควบคุมและการเดินสายสัญญาณ โครงสร้างสายเคเบิลหน่วงไฟมีจุดมุ่งหมายเพื่อจำกัดการแพร่กระจายของเปลวไฟ ในขณะที่การจัดวางตัวนำที่ยืดหยุ่นช่วยให้เดินสายเคเบิลรอบๆ ตู้ควบคุม ขั้วต่ออุปกรณ์ และพื้นที่เดินสายไฟขนาดกะทัดรัดได้ง่ายขึ้น

โดยทั่วไปสายเคเบิลนี้มีไว้สำหรับวงจรควบคุมการป้องกันอัคคีภัย ระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์ไฟฟ้า ระบบเครื่องกลและไฟฟ้า และเครื่องจักรทางโลหะวิทยา ข้อมูลจำเพาะที่เหมาะสมขึ้นอยู่กับการกำหนดค่าแกนที่ต้องการ ขนาดตัวนำ เงื่อนไขการติดตั้ง และข้อกำหนดสารหน่วงไฟที่กำหนดไว้สำหรับการใช้งาน

ข้อมูลจำเพาะของผลิตภัณฑ์ขนาดและตารางพารามิเตอร์ทางเทคนิค

โครงสร้างและประสิทธิภาพการหน่วงไฟ

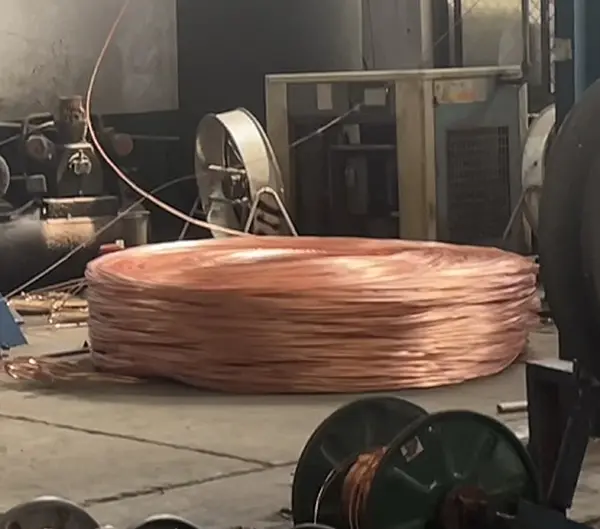

ตัวนำทองแดงแบบยืดหยุ่นหลายเส้น

สายเคเบิลใช้โครงสร้างตัวนำทองแดงแบบหลายเส้นแทนที่จะเป็นตัวนำแข็ง เส้นตัวนำแต่ละเส้นที่มีขนาดเล็กกว่าให้ความยืดหยุ่นมากกว่า ซึ่งมีประโยชน์เมื่อกำหนดเส้นทางสายเคเบิลควบคุมผ่านตู้ ท่อร้อยสาย กล่องหุ้มอุปกรณ์ และสถานที่อื่นๆ ที่พื้นที่การติดตั้งมีจำกัด

ฉนวนและปลอกพีวีซี

พีวีซีใช้สำหรับฉนวนและชั้นป้องกันด้านนอก ความหนาของฉนวนจะแตกต่างกันไปตามหน้าตัดของตัวนำที่ระบุ โดยมีค่าที่สอดคล้องกันแสดงอยู่ในตารางทางเทคนิค โครงสร้างฉนวนที่เลือกให้การแยกทางไฟฟ้าและการป้องกันสำหรับวงจรควบคุมและตรวจสอบในระหว่างการให้บริการตามปกติ

โครงสร้างสายเคเบิลทนไฟ

วัสดุ PVC ทนไฟมีจุดมุ่งหมายเพื่อลดการแพร่กระจายของเปลวไฟไปตามสายเคเบิลเมื่อสัมผัสกับแหล่งกำเนิดประกายไฟ ประสิทธิภาพการหน่วงไฟควรได้รับการประเมินตามข้อกำหนดเฉพาะของสายเคเบิลและข้อกำหนดการทดสอบที่เกี่ยวข้อง แทนที่จะถือว่าเหมือนกับประสิทธิภาพการทนไฟ

เหตุใดการก่อสร้างที่ยืดหยุ่นจึงมีความสำคัญในการเดินสายไฟควบคุม

สายเคเบิลควบคุมแบบยืดหยุ่นสารหน่วงไฟทองแดง PVC ผสมผสานโครงสร้างตัวนำหลายเส้นเข้ากับฉนวนและเปลือก PVC ทำให้เหมาะสำหรับการเดินสายควบคุมที่ความยืดหยุ่นในการกำหนดเส้นทางเป็นสิ่งสำคัญ โครงสร้างนี้ช่วยลดความยุ่งยากในการจัดวางสายเคเบิลภายในตู้ควบคุมและรอบๆ ส่วนประกอบอุปกรณ์ เมื่อเทียบกับการออกแบบสายเคเบิลที่มีความยืดหยุ่นน้อยกว่า

สำหรับโครงการที่เกี่ยวข้องกับวงจรควบคุมหลายวงจร การกำหนดค่าหลักที่มีอยู่ทำให้สามารถเลือกสายเคเบิลได้ตามจำนวนสัญญาณหรือฟังก์ชันการควบคุมที่ต้องการ หน้าตัดของตัวนำควรพิจารณาจากข้อกำหนดทางไฟฟ้าของวงจร ไม่ใช่จากปริมาณแกนกลางเพียงอย่างเดียว

สำหรับการติดตั้งที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัย สามารถพิจารณาคุณลักษณะสารหน่วงไฟร่วมกับสภาพแวดล้อมการติดตั้ง การจัดกลุ่มสายเคเบิล วิธีการกำหนดเส้นทาง และมาตรฐานโครงการที่เกี่ยวข้อง ปัจจัยเหล่านี้ควรได้รับการยืนยันก่อนการเลือกข้อกำหนดขั้นสุดท้าย

สถานการณ์การใช้งาน

ระบบป้องกันอัคคีภัย

ใช้สำหรับควบคุมและวงจรสัญญาณในตู้ควบคุมป้องกันอัคคีภัย อุปกรณ์เชื่อมต่อสัญญาณแจ้งเตือนเหตุเพลิงไหม้ และระบบกลไกที่เกี่ยวข้อง เช่น อุปกรณ์ระบายควัน

อุปกรณ์ไฟฟ้าและพลังงาน

เหมาะสำหรับตู้ควบคุม วงจรควบคุมที่เกี่ยวข้องกับเครื่องกำเนิดไฟฟ้า อุปกรณ์ห้องจ่ายพลังงาน และการใช้งานควบคุมแรงดันไฟฟ้าต่ำอื่นๆ ที่จำเป็นต้องมีการเดินสายแบบยืดหยุ่น

การผลิตโลหะและอุตสาหกรรม

สามารถใช้ในระบบควบคุมอัตโนมัติสำหรับสายการผลิต ตู้ควบคุมอุปกรณ์ และวงจรสัญญาณในสภาพแวดล้อมทางอุตสาหกรรม ควรคำนึงถึงอุณหภูมิสิ่งแวดล้อมและการสัมผัสกับน้ำมัน ความชื้น หรือสารเคมีในระหว่างการเลือก

อาคารระบบเครื่องกลและไฟฟ้า

ใช้ได้กับการควบคุมการเดินสายไฟสำหรับอุปกรณ์เครื่องปรับอากาศส่วนกลาง ระบบเครื่องกลและไฟฟ้าในอาคาร ห้องอุปกรณ์ใต้ดิน และการติดตั้งบริการอาคารอื่นๆ

ระบบอัตโนมัติทางอุตสาหกรรมทั่วไป

ใช้ในตู้ควบคุม อุปกรณ์การผลิตแบบอัตโนมัติ อุปกรณ์เครื่องจักรกล และระบบอุตสาหกรรมอื่นๆ ที่จำเป็นต้องส่งสัญญาณควบคุมหรือการตรวจสอบหลายรายการผ่านพื้นที่การติดตั้งที่จำกัด

การตรวจสอบคุณภาพและข้อมูลจำเพาะ

สำหรับสายเคเบิลควบคุม การตรวจสอบคุณภาพควรเน้นที่โครงสร้างที่สามารถวัดได้และพารามิเตอร์ทางไฟฟ้า สามารถตรวจสอบหน้าตัดของตัวนำ เส้นผ่านศูนย์กลางของเส้นลวดเดี่ยวสูงสุด ความหนาของฉนวน PVC และความต้านทานของตัวนำ DC โดยเทียบกับข้อกำหนดที่ตกลงไว้ก่อนการผลิตและการจัดส่ง

สำหรับคำสั่งซื้อทางวิศวกรรมจำนวนมาก ควรยืนยันรุ่น ปริมาณแกน ส่วนตัดขวางของตัวนำ ความยาวสายเคเบิล และข้อกำหนดในการหน่วงการติดไฟที่เกี่ยวข้องควรได้รับการยืนยันล่วงหน้า เอกสารทางเทคนิคและบันทึกการตรวจสอบสามารถจับคู่กับข้อกำหนดที่สั่งตามที่โครงการกำหนด

คู่มือการเลือกข้อมูลจำเพาะ

เมื่อเลือกสายเคเบิลสำหรับโครงการควบคุมอัตโนมัติ ควรพิจารณาพารามิเตอร์หลายตัวร่วมกัน:

1. หน้าตัดของตัวนำ: เลือกตามข้อกำหนดเกี่ยวกับโหลดไฟฟ้าและวงจรควบคุม

2. ปริมาณคอร์: จับคู่จำนวนคอร์กับฟังก์ชันการควบคุมและการตรวจสอบที่จำเป็น โดยพิจารณาคอร์เพิ่มเติมในส่วนที่การออกแบบโครงการต้องการ

3. วิธีการติดตั้ง: ยืนยันว่าสายเคเบิลจะถูกส่งภายในตู้ควบคุม ผ่านท่อร้อยสาย บนถาดสายเคเบิล หรือไปยังอุปกรณ์โดยตรง

4. ข้อกำหนดสารหน่วงไฟ: ยืนยันระดับสารหน่วงไฟที่ต้องการหรือมาตรฐานการทดสอบที่ใช้บังคับสำหรับโครงการ

5. สภาพแวดล้อม: พิจารณาอุณหภูมิโดยรอบ ความชื้น น้ำมัน สารเคมี การเคลื่อนที่ของกลไก และพื้นที่การดัดงอที่มีอยู่

6. ข้อกำหนดในการจัดส่ง: ยืนยันความยาวของสายเคเบิล บรรจุภัณฑ์ การติดฉลาก เอกสาร และข้อกำหนดในการตรวจสอบใดๆ ก่อนการผลิตจำนวนมาก

คำถามที่พบบ่อย

1. สายเคเบิลควบคุมแบบยืดหยุ่นทองแดงพีวีซีสารหน่วงไฟนี้มีประสิทธิภาพในการหน่วงไฟหรือไม่

ใช่. สายเคเบิลใช้ฉนวน PVC และวัสดุเปลือกหุ้ม PVC ทนไฟที่ออกแบบมาเพื่อช่วยจำกัดการแพร่กระจายของเปลวไฟ ควรยืนยันประสิทธิภาพการหน่วงไฟที่แน่นอนตามโครงสร้างสายเคเบิลที่ระบุและข้อกำหนดการทดสอบที่เกี่ยวข้อง

2.เหตุใดสายไฟจึงเหมาะสำหรับการเดินสายไฟในตู้ควบคุมแคบ?

โครงสร้างตัวนำหลายเส้นให้ความยืดหยุ่นมากกว่าตัวนำตันที่มีหน้าตัดระบุขนาดเดียวกัน ซึ่งสามารถทำให้การกำหนดเส้นทางและการยกเลิกง่ายขึ้นในกรณีที่พื้นที่การติดตั้งมีจำกัด

3. มีหน้าตัดและปริมาณแกนอะไรบ้าง?

หน้าตัดที่ระบุไว้คือ 0.5 มม.², 0.75 มม.², 1.0 มม.², 1.5 มม.², 2.5 มม.², 4 มม.² และ 6 มม.² ปริมาณคอร์ที่แนะนำ ได้แก่ 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 และ 61 คอร์ สามารถหารือเกี่ยวกับปริมาณแกนหลักที่กำหนดเองได้ตามความต้องการของโครงการ

4. สามารถปรับแต่งสายเคเบิลสำหรับปริมาณแกนหรือความยาวพิเศษได้หรือไม่?

ใช่. ปริมาณแกนหลักที่กำหนดเองและความยาวสายเคเบิลสามารถพูดคุยได้ตามข้อกำหนดของโครงการ หน้าตัดของตัวนำ เงื่อนไขการติดตั้ง ข้อกำหนดในการหน่วงไฟ และเอกสารที่จำเป็นควรได้รับการยืนยันก่อนการผลิต

5.สายชนิดนี้มีใช้กันทั่วไปที่ไหน?

การใช้งานทั่วไป ได้แก่ ตู้ควบคุมป้องกันอัคคีภัย อุปกรณ์ไฟฟ้าและพลังงาน สายการผลิตโลหะวิทยา ระบบเครื่องกลและไฟฟ้าในอาคาร อุปกรณ์การผลิตอัตโนมัติ และตู้ควบคุมทางอุตสาหกรรม

6. ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

โปรดระบุรุ่นที่ต้องการ หน้าตัดของตัวนำ ปริมาณแกน ความยาวสายเคเบิล สภาพแวดล้อมการติดตั้ง และข้อกำหนดในการหน่วงไฟที่เกี่ยวข้อง สามารถจัดเตรียมแบบโครงการหรือข้อกำหนดทางเทคนิคได้เมื่อมีเพื่อให้สามารถตรวจสอบการก่อสร้างสายเคเบิลก่อนเสนอราคาและการผลิต
