สายไฟควบคุมแบบยืดหยุ่นทนไฟทองแดง PVC

รุ่นผลิตภัณฑ์: N(NH)-KVVR, N(NH)-KVVRP ฯลฯ

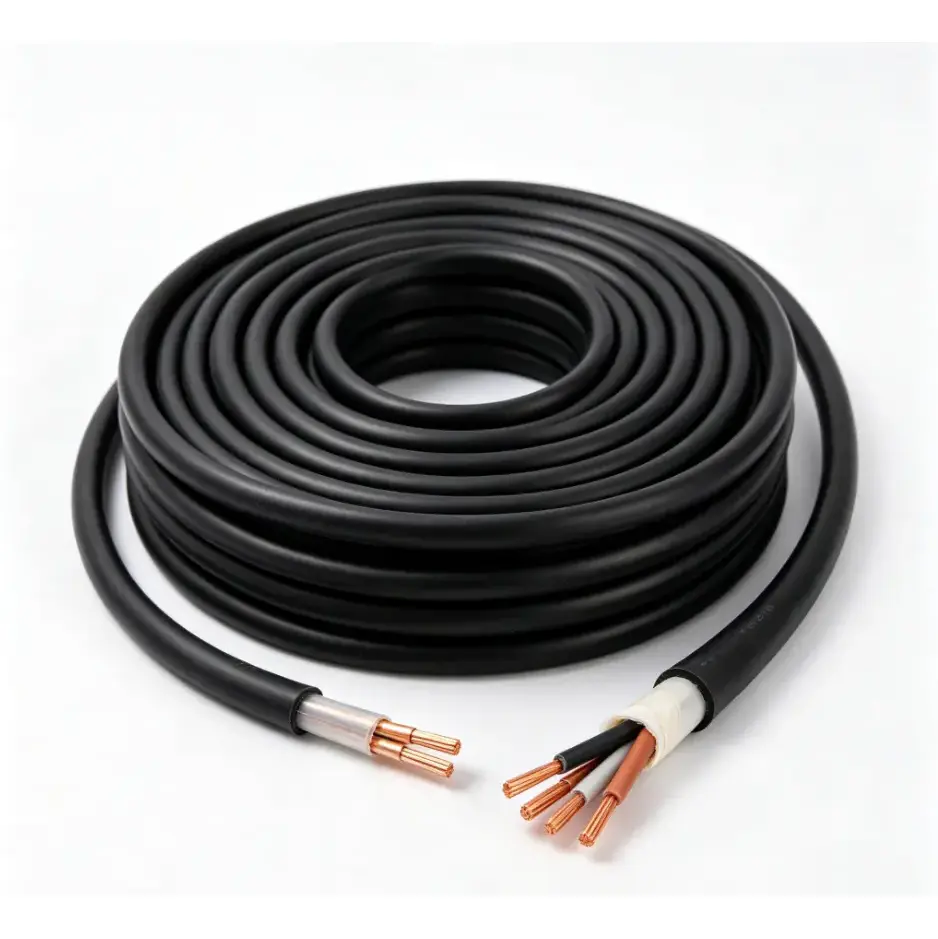

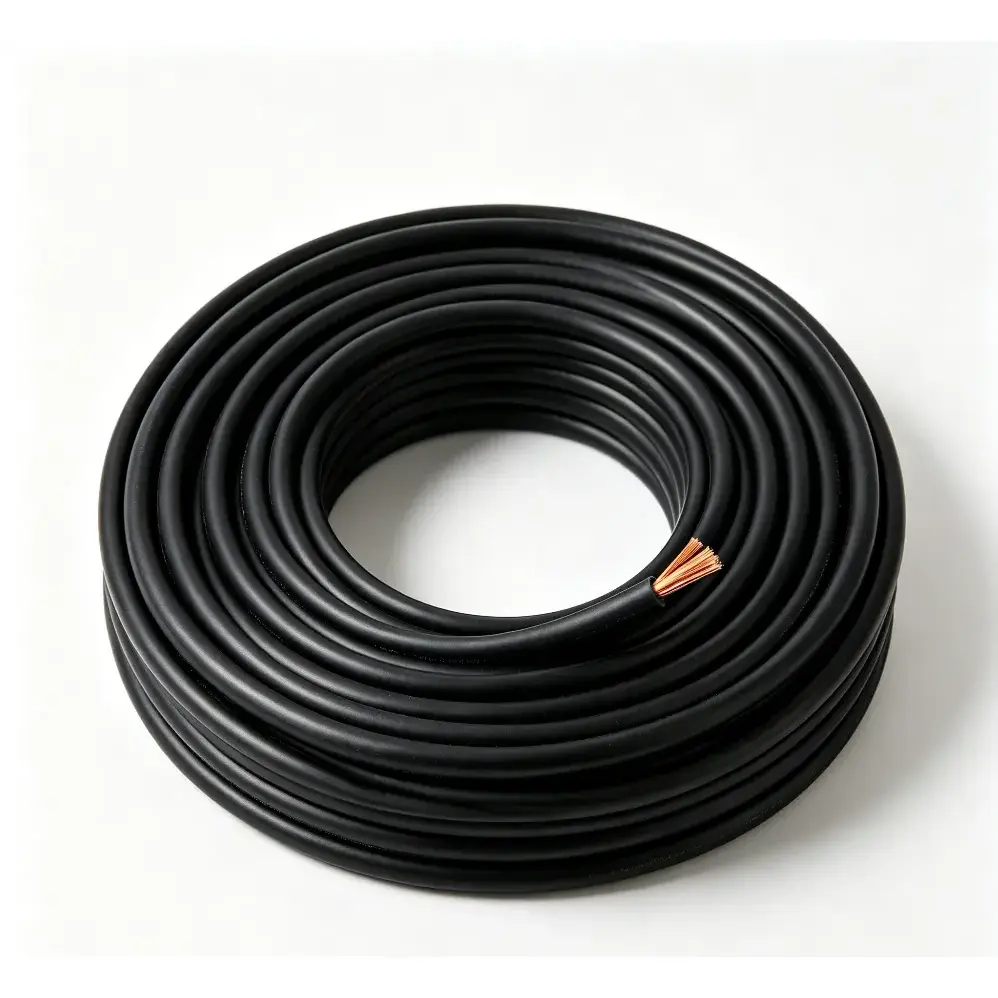

สายเคเบิลควบคุมแบบยืดหยุ่นทนไฟทองแดง PVC ได้รับการออกแบบมาเพื่อควบคุมและวงจรสัญญาณที่จำเป็นต้องพิจารณาการติดตั้งที่ยืดหยุ่นและการทนไฟร่วมกัน ใช้ตัวนำทองแดงยืดหยุ่นคลาส 5 ชั้นทนไฟด้วยเทปไมกา และฉนวนและปลอก PVC แบบอัดขึ้นรูป โครงสร้างนี้มีจุดมุ่งหมายเพื่อช่วยรักษาความสมบูรณ์ของวงจรในช่วงเวลาที่กำหนดภายใต้สภาวะที่เกิดเพลิงไหม้ ขึ้นอยู่กับการกำหนดค่าสายเคเบิลที่เกี่ยวข้องและข้อกำหนดในการทดสอบ

โครงสร้างตัวนำที่ยืดหยุ่นทำให้สายเคเบิลเหมาะสำหรับตู้ควบคุม ระบบป้องกันอัคคีภัย อุปกรณ์เครื่องกลและไฟฟ้า และวงจรควบคุมอัตโนมัติทางอุตสาหกรรม ซึ่งการโค้งงอซ้ำๆ หรือพื้นที่เดินสายไฟที่จำกัดอาจทำให้การติดตั้งมีความต้องการมากขึ้น การเลือกสายเคเบิลควรขึ้นอยู่กับหน้าตัดของตัวนำ ปริมาณแกน วิธีการติดตั้ง ข้อกำหนดด้านประสิทธิภาพการดับเพลิง และคุณลักษณะทางไฟฟ้าของอุปกรณ์ที่เชื่อมต่อ

ข้อมูลจำเพาะของผลิตภัณฑ์ขนาดและตารางพารามิเตอร์ทางเทคนิค

การก่อสร้างและประสิทธิภาพ

โครงสร้างสายเคเบิลผสมผสานตัวนำทองแดงที่ยืดหยุ่นเข้ากับชั้นทนไฟด้วยเทปไมกา รวมถึงฉนวนและปลอก PVC แต่ละส่วนมีหน้าที่เฉพาะในโครงสร้างสายเคเบิลโดยรวม ดังนั้นควรเลือกข้อกำหนดที่จำเป็นตามวงจรควบคุม สภาพแวดล้อมการติดตั้ง และข้อกำหนดด้านประสิทธิภาพการยิงที่เกี่ยวข้อง

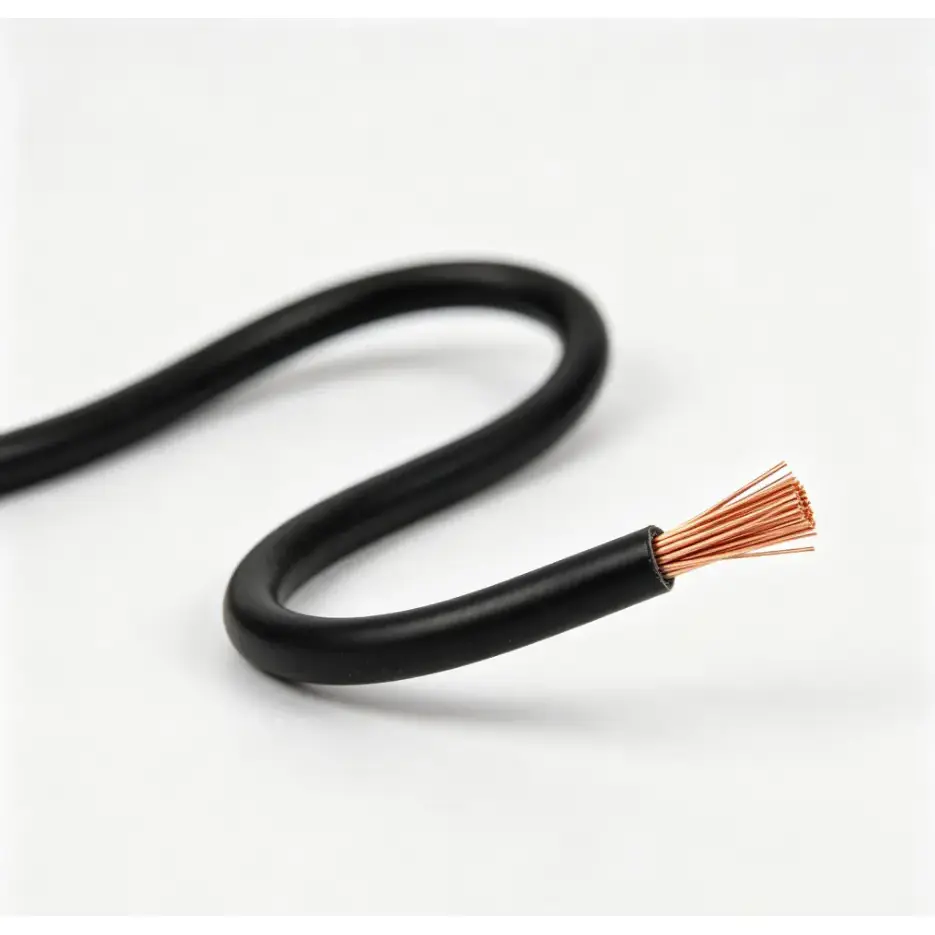

ตัวนำทองแดงคลาส 5 แบบยืดหยุ่น

โครงสร้างตัวนำหลายเส้นให้ความยืดหยุ่นมากกว่าตัวนำตันที่มีหน้าตัดระบุขนาดเดียวกัน สิ่งนี้มีประโยชน์สำหรับการเดินสายไฟในตู้ การเชื่อมต่ออุปกรณ์ และการติดตั้งที่สายเคเบิลจำเป็นต้องผ่านพื้นที่จำกัดหรือรอบๆ ส่วนประกอบของอุปกรณ์

ชั้นทนไฟไมกาเทป

เทปไมก้าถูกรวมไว้เป็นชั้นทนไฟรอบๆ ตัวนำ ในโครงสร้างสายเคเบิลทนไฟ ชั้นนี้มีจุดมุ่งหมายเพื่อช่วยปกป้องเส้นทางนำไฟฟ้าเมื่อสายเคเบิลสัมผัสกับอุณหภูมิสูงหรือเปลวไฟตามระยะเวลาที่กำหนดโดยเงื่อนไขการทดสอบที่เกี่ยวข้อง

ฉนวนและปลอกพีวีซี

ฉนวน PVC แบบอัดรีดให้การแยกทางไฟฟ้าระหว่างตัวนำและส่วนประกอบสายเคเบิลโดยรอบ ในขณะที่เปลือกด้านนอกให้การปกป้องทางกลและสิ่งแวดล้อมเพิ่มเติม ความหนาของฉนวนจะแตกต่างกันไปตามหน้าตัดที่ระบุ ดังที่แสดงในตารางข้อมูลจำเพาะด้านบน

มันถูกใช้ที่ไหน

สายเคเบิลควบคุมแบบยืดหยุ่นทนไฟทองแดง PVC มีไว้สำหรับการควบคุมและการเดินสายสัญญาณโดยที่ความต่อเนื่องของวงจรภายใต้สภาวะไฟที่ระบุถือเป็นการพิจารณาการออกแบบที่สำคัญ การใช้งานทั่วไป ได้แก่ ตู้ควบคุมอัคคีภัย ระบบป้องกันอัคคีภัยในอาคาร อุปกรณ์เครื่องกลและไฟฟ้า ระบบควบคุมที่เกี่ยวข้องกับพลังงาน และการติดตั้งระบบอัตโนมัติทางอุตสาหกรรม

ในตู้ควบคุมหรือตู้อุปกรณ์ที่มีพื้นที่จำกัด โครงสร้างตัวนำแบบยืดหยุ่นทำให้การกำหนดเส้นทางทำได้ง่ายขึ้น เมื่อเทียบกับโครงสร้างสายเคเบิลที่มีความยืดหยุ่นน้อยกว่า สำหรับการติดตั้งทางอุตสาหกรรม การเลือกขั้นสุดท้ายควรพิจารณาถึงอุณหภูมิโดยรอบ การวางถาดสายเคเบิลหรือท่อร้อยสาย ข้อกำหนดในการดัดงอ ความชื้น น้ำมัน หรือการสัมผัสสิ่งแวดล้อมอื่นๆ และโหลดทางไฟฟ้าของวงจรควบคุมที่เชื่อมต่ออยู่

การตรวจสอบคุณภาพและข้อมูลจำเพาะ

สำหรับสายเคเบิลประเภทนี้ การประเมินคุณภาพควรขึ้นอยู่กับโครงสร้างที่วัดได้และพารามิเตอร์ทางไฟฟ้า แทนที่จะพิจารณาจากรูปลักษณ์ภายนอกเพียงอย่างเดียว หน้าตัดของตัวนำ ความต้านทานของตัวนำ ความหนาของฉนวน ชั้นทนไฟ ปริมาณแกนกลาง และข้อกำหนดด้านประสิทธิภาพการติดไฟที่เกี่ยวข้อง ควรได้รับการตรวจสอบตามข้อกำหนดที่ตกลงกันไว้

ก่อนการผลิตหรือการจัดส่ง เอกสารโครงการสามารถจับคู่กับรุ่น หน้าตัด ปริมาณแกน ประเภทตัวนำ และข้อกำหนดในการทดสอบที่ต้องการได้ สำหรับการใช้งานด้านวิศวกรรม ลูกค้ายังสามารถยืนยันได้ว่าจำเป็นต้องมีบันทึกการตรวจสอบ ข้อมูลทางเทคนิค หรือตัวอย่างเพิ่มเติมก่อนการผลิตจำนวนมากหรือไม่

สิ่งที่ควรได้รับการยืนยันก่อนสั่งซื้อ?

ข้อกำหนดที่เหมาะสมขึ้นอยู่กับระบบควบคุมและเงื่อนไขการติดตั้ง ก่อนทำการสั่งซื้อ จะมีประโยชน์ในการยืนยันประเด็นต่อไปนี้:

1. หน้าตัดของตัวนำตามข้อกำหนดของวงจรและการคำนวณทางไฟฟ้าที่เกี่ยวข้อง

2. ปริมาณแกนหลักที่ต้องการ และจำเป็นต้องมีการกำหนดค่าแกนมาตรฐานหรือแบบกำหนดเอง

3. ข้อกำหนดด้านประสิทธิภาพการทนไฟและโครงการหรือมาตรฐานการทดสอบที่เกี่ยวข้อง

4. วิธีการติดตั้ง ได้แก่ การเดินสายไฟตู้ควบคุม การติดตั้งท่อร้อยสายไฟ การติดตั้งถาดสายเคเบิล หรือการเชื่อมต่ออุปกรณ์

5. ความยาวสายเคเบิล บรรจุภัณฑ์ เอกสาร และข้อกำหนดการตรวจสอบที่จำเป็นสำหรับโครงการ

คำถามที่พบบ่อย

1. สายเคเบิลควบคุมแบบยืดหยุ่นทนไฟทองแดง PVC นี้สามารถรักษาความต่อเนื่องของวงจรระหว่างเกิดเพลิงไหม้ได้หรือไม่?

สายเคเบิลได้รับการออกแบบด้วยชั้นทนไฟด้วยเทปไมก้า เพื่อช่วยรักษาเส้นทางนำไฟฟ้าตามระยะเวลาที่กำหนดภายใต้สภาวะการทดสอบการทนไฟที่เกี่ยวข้อง ประสิทธิภาพการทนไฟที่แท้จริงขึ้นอยู่กับโครงสร้างของสายเคเบิล วิธีการติดตั้ง และข้อกำหนดในการทดสอบของผลิตภัณฑ์ที่ระบุ

2. สายเคเบิลนี้ใช้วัสดุตัวนำอะไร?

ใช้ตัวนำทองแดงที่มีความยืดหยุ่น โครงร่างตัวนำและเส้นผ่านศูนย์กลางเส้นลวดเดี่ยวสูงสุดจะแตกต่างกันไปตามหน้าตัดที่กำหนด โดยมีค่าที่เกี่ยวข้องไว้ในตารางทางเทคนิค

3. มีหน้าตัดและปริมาณแกนอะไรบ้าง?

หน้าตัดที่ระบุไว้คือ 0.5 มม.², 0.75 มม.², 1.0 มม.², 1.5 มม.², 2.5 มม.², 4 มม.² และ 6 มม.² ปริมาณแกนหลักที่แนะนำประกอบด้วย 2 ถึง 61 แกนในการกำหนดค่าที่แสดงในตาราง และสามารถพูดคุยถึงปริมาณแกนหลักที่กำหนดเองได้ตามความต้องการของโครงการ

4. สามารถปรับแต่งสายเคเบิลสำหรับโครงการได้หรือไม่?

ใช่. ปริมาณแกนและความยาวสายเคเบิลสามารถปรับแต่งได้ตามข้อกำหนดของโครงการ ก่อนการผลิต ควรยืนยันหน้าตัดของตัวนำ การกำหนดค่าหลัก โครงสร้างทนไฟ เงื่อนไขการติดตั้ง และข้อกำหนดด้านเอกสารประกอบที่จำเป็น

5.สายชนิดนี้มีใช้กันทั่วไปที่ไหน?

การใช้งานทั่วไป ได้แก่ ตู้ควบคุมอัคคีภัย ระบบป้องกันอัคคีภัยในอาคาร อุปกรณ์เครื่องกลและไฟฟ้า วงจรควบคุมทางอุตสาหกรรม และการติดตั้งอื่นๆ ที่จำเป็นต้องมีการเดินสายแบบยืดหยุ่นและโครงสร้างสายเคเบิลทนไฟ

6. ควรให้ข้อมูลทางเทคนิคอะไรบ้างสำหรับใบเสนอราคา?

สำหรับใบเสนอราคาและการตรวจสอบข้อมูลจำเพาะที่ถูกต้อง โปรดระบุรุ่นที่ต้องการ หน้าตัดของตัวนำ ปริมาณแกน ความยาวสายเคเบิล สภาพแวดล้อมการติดตั้ง และข้อกำหนดด้านประสิทธิภาพการดับเพลิงที่เกี่ยวข้อง หากมี สามารถใช้แบบร่างโครงการหรือข้อกำหนดทางเทคนิคเพื่อยืนยันการก่อสร้างสายเคเบิลก่อนการผลิตได้
