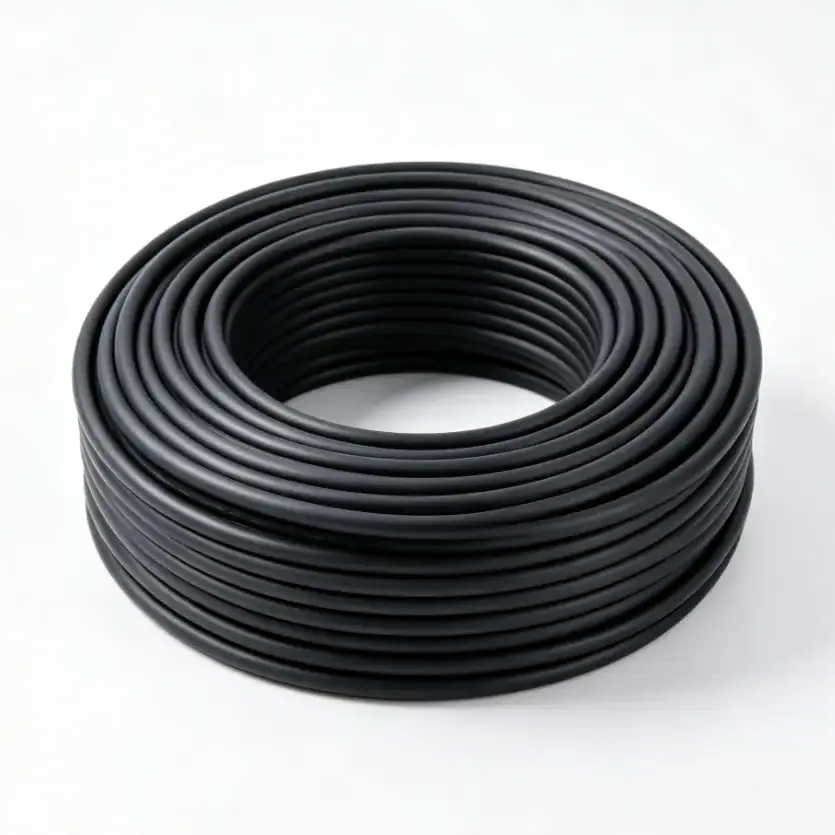

สายเคเบิลควบคุมอุณหภูมิสูง

รุ่นพื้นฐาน: KGG, KFF ฯลฯ วัสดุฉนวน: ยางซิลิโคนหรือฟลูออโรพลาสติก

สายเคเบิลควบคุมอุณหภูมิสูงเป็นสายเคเบิลวัตถุประสงค์พิเศษสำหรับการส่งสัญญาณควบคุมและตรวจสอบในสภาพแวดล้อมการทำงานที่มีอุณหภูมิสูง ใช้ทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูงเป็นตัวนำ โดยมียางซิลิโคนหรือฉนวนฟลูออโรพลาสติก และตัวเลือกโครงสร้างกำบังและปลอกป้องกัน ตัวนำหลายเส้นให้ความยืดหยุ่นในการเดินสายอุปกรณ์ ในขณะที่สามารถเลือกวัสดุฉนวนและเปลือกได้ตามอุณหภูมิการทำงานและสภาพแวดล้อมโดยรอบ

โครงสร้างนี้มีไว้สำหรับการใช้งานที่ความต้านทานต่ออุณหภูมิเป็นส่วนสำคัญของการเลือกสายเคเบิล การใช้งานทั่วไป ได้แก่ โลหะวิทยา การบำบัดความร้อน เตาเผาอุตสาหกรรม อุปกรณ์แปรรูปด้วยความร้อน และระบบควบคุมทางอุตสาหกรรมอื่นๆ ควรเลือกข้อมูลจำเพาะของสายเคเบิลตามอุณหภูมิต่อเนื่อง อุณหภูมิสูงสุด ข้อกำหนดทางไฟฟ้า สภาวะการติดตั้ง และการสัมผัสกับน้ำมัน ความชื้น หรือตัวกลางที่มีฤทธิ์กัดกร่อน

ข้อมูลจำเพาะของผลิตภัณฑ์ขนาดและตารางพารามิเตอร์ทางเทคนิค

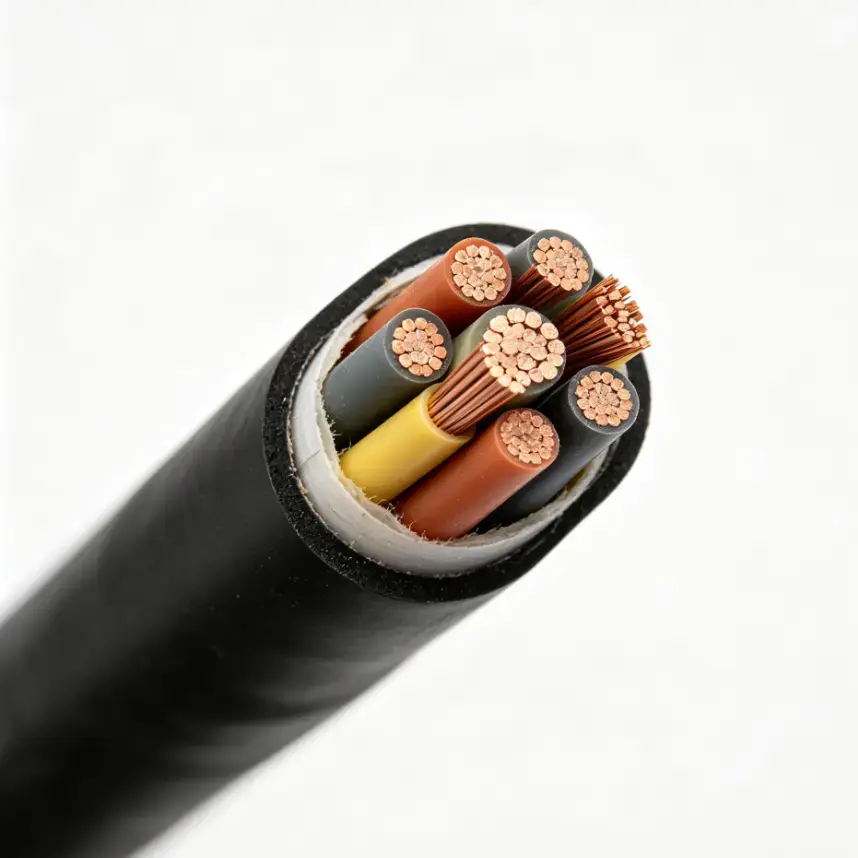

วัสดุและการก่อสร้าง

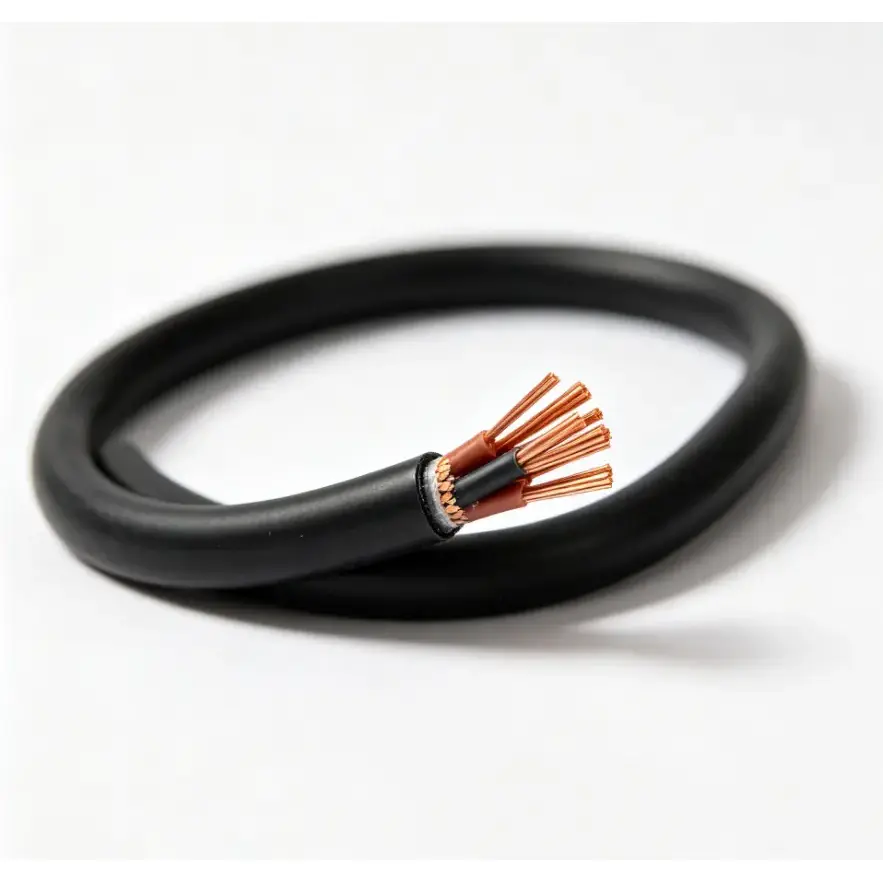

1. ตัวนำทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูง

ตัวนำทำจากทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูงในโครงสร้างที่ยืดหยุ่นหลายเส้น เมื่อเปรียบเทียบกับตัวนำแข็ง โครงสร้างแบบตีเกลียวเหมาะสำหรับการเดินรอบๆ อุปกรณ์และตู้ควบคุมมากกว่า หน้าตัดของตัวนำที่ใช้ได้คือ 0.5 มม.² ถึง 10 มม.² ตามช่วงข้อมูลจำเพาะที่ระบุไว้

2. ยางซิลิโคนหรือฉนวนฟลูออโรเรซิ่น

ยางซิลิโคนและฟลูออโรพลาสติกมีตัวเลือกฉนวนทนอุณหภูมิสำหรับสภาพการทำงานที่แตกต่างกัน การเลือกใช้วัสดุควรคำนึงถึงอุณหภูมิในการทำงานอย่างต่อเนื่อง การสัมผัสอุณหภูมิในระยะสั้น ข้อกำหนดทางกล และสภาพแวดล้อมโดยรอบ มากกว่าอุณหภูมิเพียงอย่างเดียว

3. การป้องกันเสริมสำหรับวงจรควบคุม

สายเคเบิลสามารถติดตั้งด้วยการถักลวดทองแดงหรือพันเทปทองแดงได้เมื่อจำเป็นต้องมีการป้องกัน อัตราความครอบคลุมของการป้องกันที่ระบุคือ ≥80% การป้องกันมีความเกี่ยวข้องอย่างยิ่งเมื่อมีการติดตั้งวงจรควบคุมหรือการตรวจสอบใกล้กับอุปกรณ์ที่อาจก่อให้เกิดการรบกวนทางไฟฟ้า

4. ตัวเลือกวัสดุเปลือกหลายแบบ

เปลือกนอกสามารถใช้พีวีซี ยางซิลิโคน ฟลูออโรเรซิ่น หรือสารประกอบเปลือกไนไตรล์ ทนอุณหภูมิสูง ควันต่ำ ไร้ฮาโลเจน โครงสร้างที่มีอยู่ให้การผสมผสานระหว่างการทนต่ออุณหภูมิและความต้านทานต่อน้ำมัน กรด ด่าง และสภาวะทางอุตสาหกรรมอื่นๆ ที่แตกต่างกัน

ข้อควรพิจารณาด้านประสิทธิภาพและการใช้งาน

อุณหภูมิในการทำงานของสายเคเบิลควบคุมถูกกำหนดโดยโครงสร้างสายเคเบิลที่สมบูรณ์ รวมถึงตัวนำ ฉนวน เปลือก และสภาวะการติดตั้ง ด้วยเหตุนี้ เกรดอุณหภูมิ การสัมผัสทางสิ่งแวดล้อม และข้อกำหนดทางไฟฟ้าจึงควรได้รับการยืนยันร่วมกันก่อนที่จะเลือกข้อมูลจำเพาะ

1. ข้อกำหนดด้านอุณหภูมิระยะยาวและระยะสั้น

เกรดอุณหภูมิการทำงานระยะยาวที่มีอยู่คือ 90°C, 180°C และ 200°C อุณหภูมิสูงสุดในระยะสั้นอาจสูงถึง 250°C ถึง 280° ทั้งนี้ขึ้นอยู่กับการก่อสร้างที่เลือก ยางซิลิโคนและรุ่นฟลูออโรเรซิ่น FEP ยังสามารถต้านทานอุณหภูมิได้ต่ำถึง -60°C เกรดที่เลือกควรสอดคล้องกับโปรไฟล์อุณหภูมิที่แท้จริงของอุปกรณ์

2. ประสิทธิภาพทางไฟฟ้าสำหรับวงจรควบคุมและตรวจสอบ

ตัวนำทองแดงปราศจากออกซิเจนให้เส้นทางไฟฟ้าที่จำเป็นสำหรับการควบคุมและตรวจสอบสัญญาณ ในขณะที่ความต้านทานของฉนวนและแรงดันไฟฟ้าทนเป็นตัวบ่งชี้ประสิทธิภาพทางไฟฟ้าที่วัดได้ ในกรณีที่มีการรบกวนทางแม่เหล็กไฟฟ้า สามารถระบุการหุ้มด้วยทองแดงถักหรือเทปทองแดงได้

3. ความต้านทานต่อสภาพการทำงานทางอุตสาหกรรม

พื้นที่ที่มีอุณหภูมิสูงอาจมีน้ำมัน ความชื้น ฝุ่น สารที่เป็นกรดหรือด่าง ดังนั้นควรเลือกฝักตามสื่อที่อยู่โดยรอบจริง ตัวเลือกยางซิลิโคน ฟลูออโรพลาสติก และปลอกไนไตรล์สามารถนำมาพิจารณาสำหรับการผสมผสานอุณหภูมิและการสัมผัสสิ่งแวดล้อมที่แตกต่างกัน

4. การติดตั้งที่ยืดหยุ่นรอบอุปกรณ์

โครงสร้างตัวนำหลายเส้นรองรับการกำหนดเส้นทางที่ยืดหยุ่นรอบๆ เครื่องจักรอุตสาหกรรม ตู้ควบคุม และอุปกรณ์ระบายความร้อน ปริมาณแกนกลาง หน้าตัดของตัวนำ และโครงสร้างสายเคเบิลโดยรวมควรสอดคล้องกับพื้นที่การติดตั้งและข้อกำหนดของวงจรที่มีอยู่

การใช้งานทางอุตสาหกรรมทั่วไป

สายเคเบิลนี้ใช้สำหรับควบคุม ตรวจสอบ และวงจรสัญญาณในสภาพแวดล้อมอุตสาหกรรมที่อุณหภูมิสูงส่งผลต่อการเลือกสายเคเบิล การใช้งานทั่วไปได้แก่:

●อุปกรณ์โลหะวิทยาและการแปรรูปโลหะ

●สายการรักษาความร้อนและอุปกรณ์การประมวลผลความร้อน

●เตาเผาอุตสาหกรรมและระบบทำความร้อน

●เครื่องจักรการผลิตที่อุณหภูมิสูง

●ตู้ควบคุมอุตสาหกรรมและการเชื่อมต่ออุปกรณ์

●วงจรตรวจสอบและควบคุมอุณหภูมิ

●อุปกรณ์ที่สัมผัสกับน้ำมัน ความชื้น ฝุ่น หรือสารอุตสาหกรรมที่มีฤทธิ์กัดกร่อน

การควบคุมคุณภาพและการตรวจสอบทางเทคนิค

สำหรับการจัดหาสายเคเบิลอุตสาหกรรม การตรวจสอบผลิตภัณฑ์ควรเน้นที่การก่อสร้างที่วัดได้และพารามิเตอร์ทางไฟฟ้า รายการสำคัญ ได้แก่ วัสดุตัวนำ หน้าตัดของตัวนำ ปริมาณแกนกลาง วัสดุฉนวน โครงสร้างเปลือก แรงดันไฟฟ้าที่กำหนด ความต้านทานของฉนวน ความต้านทานของตัวนำ และแรงดันไฟฟ้าทน

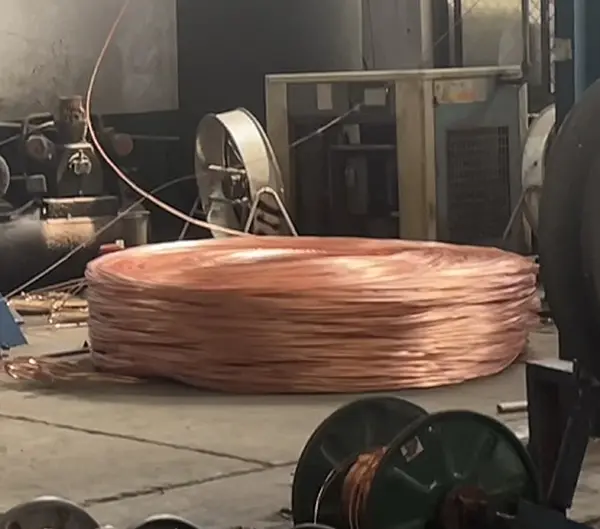

การตรวจสอบการผลิตอาจรวมถึงการตรวจสอบมิติ การทดสอบความต้านทานของตัวนำ การทดสอบความต้านทานของฉนวน และการทดสอบแรงดันไฟฟ้าที่ทนต่อความถี่กำลังตามข้อกำหนดเฉพาะของผลิตภัณฑ์ที่เกี่ยวข้อง สำหรับคำสั่งทางวิศวกรรมและการส่งออก เอกสารทางเทคนิคและบันทึกการทดสอบสามารถยืนยันได้ตามข้อกำหนดที่จำเป็นและเงื่อนไขของโครงการ

สิ่งที่ควรได้รับการยืนยันก่อนสั่งซื้อ?

สำหรับข้อมูลจำเพาะของสายเคเบิลควบคุมอุณหภูมิสูง ข้อมูลต่อไปนี้ควรได้รับการยืนยันก่อนการเสนอราคาหรือการผลิต:

●อุณหภูมิในการทำงานต่อเนื่องและอุณหภูมิสูงสุดในระยะสั้นที่เป็นไปได้

●หน้าตัดของตัวนำและจำนวนแกนที่ต้องการ

●ข้อกำหนดด้านแรงดันไฟฟ้าและประสิทธิภาพทางไฟฟ้าที่กำหนด

●ต้องการการหุ้มเทปทองแดงหรือเทปทองแดงหรือไม่

●วัสดุเปลือกที่จำเป็นและความทนทานต่อสิ่งแวดล้อม

●การสัมผัสกับน้ำมัน กรด ด่าง ความชื้น ฝุ่น หรือสารที่มีฤทธิ์กัดกร่อน

●ต้องการประสิทธิภาพในการหน่วงไฟหรือทนไฟ

●ข้อกำหนดด้านความยาวสายเคเบิล บรรจุภัณฑ์ และเอกสารทางเทคนิค

คำถามที่พบบ่อย

1. สายเคเบิลควบคุมอุณหภูมิสูงนี้สามารถทนต่ออุณหภูมิได้อย่างต่อเนื่องเท่าใด

เกรดอุณหภูมิการทำงานระยะยาวที่มีจำหน่าย ได้แก่ 90°C, 180°C และ 200°C อุณหภูมิสูงสุดในระยะสั้นอาจสูงถึง 250°C ถึง 280° ทั้งนี้ขึ้นอยู่กับการก่อสร้างที่เลือก ยางซิลิโคนและรุ่นฟลูออโรเรซิ่น FEP ยังสามารถต้านทานอุณหภูมิต่ำถึง -60°C ได้อีกด้วย

2. ใช้วัสดุตัวนำอะไร?

ตัวนำใช้ทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูงในโครงสร้างที่ยืดหยุ่นหลายเส้น หน้าตัดของตัวนำที่ใช้ได้คือ 0.5 มม.² ถึง 10 มม.² ตามข้อกำหนดทางเทคนิคที่ระบุไว้

3.สามารถเพิ่มเกราะป้องกันได้หรือไม่?

ใช่. การป้องกันเสริม ได้แก่ การถักลวดทองแดงหรือการพันด้วยเทปทองแดง โดยมีอัตราการครอบคลุมการป้องกันที่ระบุอยู่ที่ ≥80% สามารถเลือกโครงสร้างป้องกันได้ตามระบบควบคุมและสภาพแวดล้อมทางแม่เหล็กไฟฟ้า

4. คุณสามารถปรับแต่งแกนสายเคเบิล หน้าตัด เกรดชีลด์ และสารหน่วงไฟได้หรือไม่

ใช่. โครงสร้างที่ระบุไว้รองรับ 2 ถึง 61 คอร์และหน้าตัดของตัวนำตั้งแต่ 0.5 มม.² ถึง 10 มม.² สามารถยืนยันการป้องกัน วัสดุเปลือกหุ้ม ข้อกำหนดในการหน่วงไฟหรือทนไฟ และความยาวของสายเคเบิลได้ตามการใช้งานและข้อกำหนดทางเทคนิค

5. สายเคเบิลเหมาะสำหรับการสัมผัสน้ำมัน กรด และด่างหรือไม่?

ตัวเลือกปลอกที่มีได้แก่ ยางซิลิโคน ฟลูออโรเรซิ่น สารประกอบปลอกไนไตรล์ และ PVC ทนอุณหภูมิสูง หากมีน้ำมัน กรด ด่าง ความชื้น หรือสารกัดกร่อน ควรเลือกวัสดุเปลือกตามสภาพแวดล้อมการทำงานจริง

6. ข้อมูลใดบ้างที่จำเป็นสำหรับการสั่งซื้อการค้าต่างประเทศจำนวนมาก?

โปรดระบุหน้าตัดของตัวนำ ปริมาณแกน อุณหภูมิในการทำงาน แรงดันไฟฟ้า ข้อกำหนดในการป้องกัน วัสดุเปลือก ความยาวสายเคเบิล สภาพแวดล้อมการใช้งาน และมาตรฐานทางเทคนิคที่เกี่ยวข้อง รายละเอียดเหล่านี้ช่วยให้สามารถยืนยันข้อกำหนดการก่อสร้างสายเคเบิลและการผลิตก่อนใบเสนอราคาได้
