รุ่น: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, ฯลฯ.

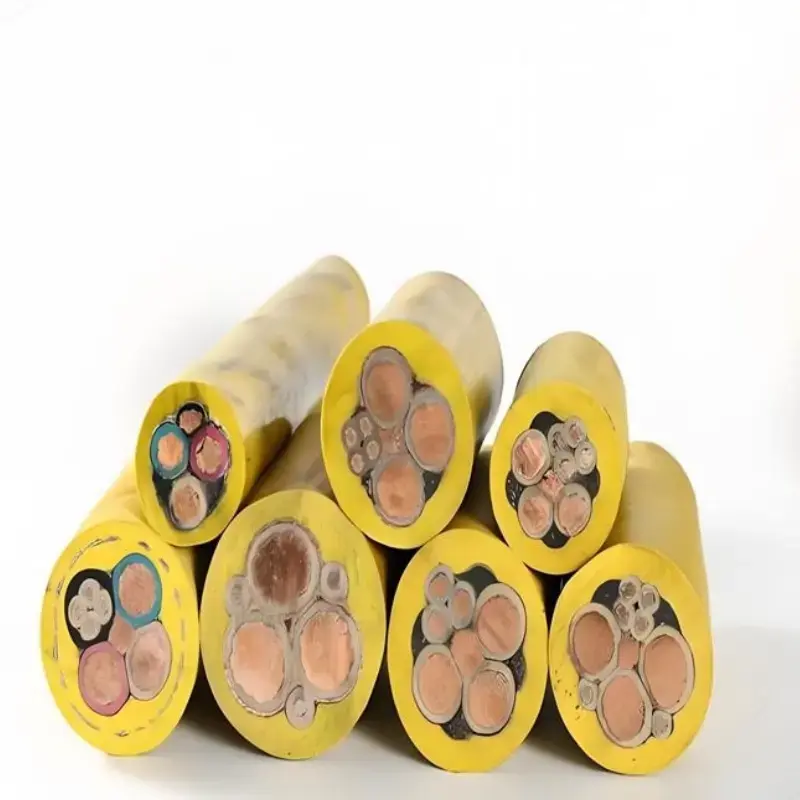

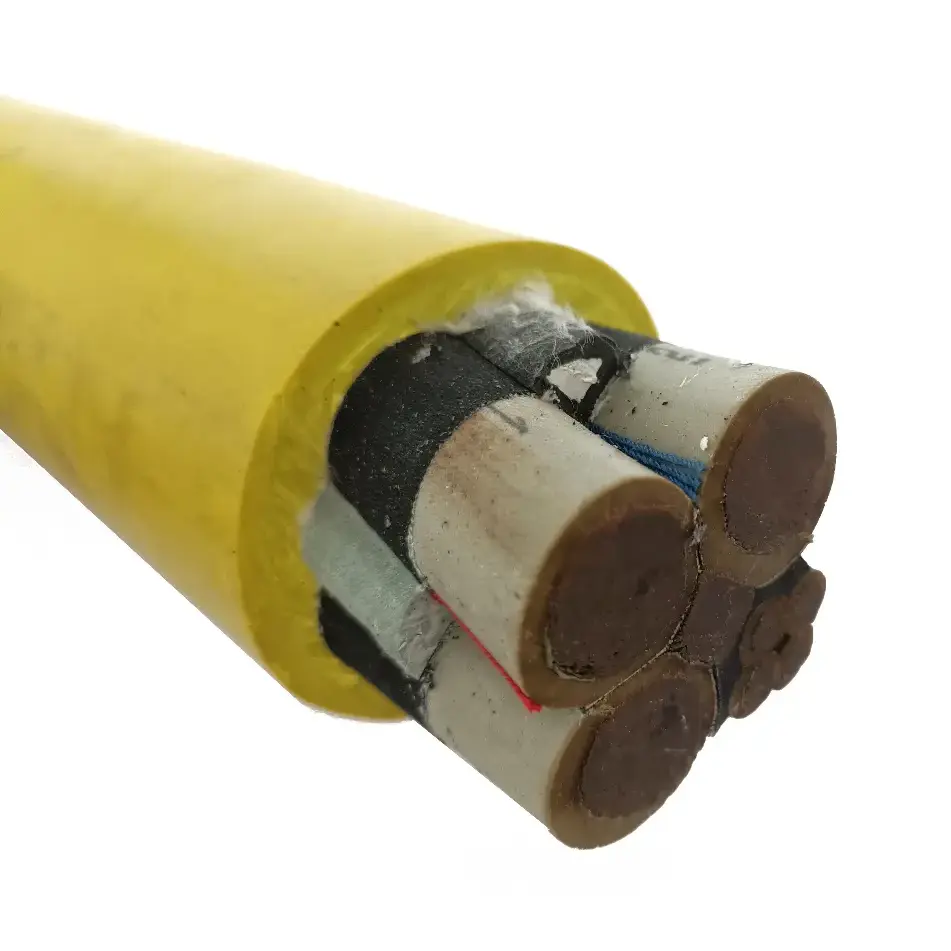

สายยางตัดถ่านหินแบบมีฉนวนหุ้มใช้สำหรับจ่ายไฟแบบเคลื่อนที่และควบคุมการเชื่อมต่อบนอุปกรณ์ทำเหมืองถ่านหินใต้ดิน เช่น เครื่องตัดถ่านหิน โครงสร้างประกอบด้วยตัวนำทองแดงปลอดออกซิเจนแบบหลายเกลียว ฉนวนยางวัตถุประสงค์พิเศษ ชีลด์โลหะ และปลอกยางที่มีความแข็งแรงสูง ข้อมูลจำเพาะที่ให้มาครอบคลุมระดับแรงดันไฟฟ้าหลายระดับและหน้าตัดของตัวนำสำหรับการใช้งานที่สายเคเบิลสัมผัสกับการเคลื่อนไหว การโค้งงอ การลาก และการสัมผัสทางกลซ้ำ ๆ
|
หมวดหมู่พารามิเตอร์ |
รายการพารามิเตอร์ |
ดัชนีทางเทคนิค |
|
การกำหนดค่าโครงสร้าง |
วัสดุตัวนำ |
ทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูง ตัวนำแบบยืดหยุ่นหลายเส้น ทนทานต่อการดัดงอและบิดบ่อยครั้ง |
|
|
หน้าตัดของตัวนำ |
16 มม.²~120 มม.² |
|
|
ชั้นฉนวน |
ฉนวนยางเอนกประสงค์ ทนต่อการอัดขึ้นรูป และ ทนต่อการฉีกขาด |
|
|
ชั้นป้องกัน |
โล่โลหะคอมโพสิตของเปียลวดทองแดงและไฟเบอร์ |
|
|
เปลือกนอก |
ปลอกยางมีความแข็งแรงสูง ทนต่อการสึกหรอ ทนน้ำมัน ทนต่อการลาก และทนต่อแรงกระแทก |
|
|
การกำหนดค่าหลัก |
คอมโพสิตพาวเวอร์คอร์พร้อมโครงสร้างคอร์ควบคุม มีตัวเลือกแบบมัลติคอร์ให้เลือก |
|
ประสิทธิภาพทางไฟฟ้า |
แรงดันไฟฟ้า (kV) |
0.38/0.66, 0.66/1.14, 1.9/3.3 |
|
|
ความต้านทานของฉนวนที่ 20 ℃ |
≥50 MΩ·กม |
|
|
ทนต่อแรงดันไฟฟ้าความถี่ไฟฟ้า |
ผ่านการทดสอบแรงดันไฟฟ้า AC โดยไม่มีการแยกเป็นเวลา 5 นาที |
|
|
ความต้านทานกระแสตรงของตัวนำ |
ตรงตามข้อกำหนดของมาตรฐาน MT 818 หรือ GB/T 12972 |
|
ประสิทธิภาพการหน่วงไฟและทนไฟ |
เกรดทนไฟ |
ตอบสนองข้อกำหนดการทนไฟสำหรับสภาพการทำงานของเหมือง การเปิดเครื่องที่เชื่อถือได้ภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูงในระยะสั้น |
|
|
เกรดทนไฟ |
เป็นไปตามมาตรฐานสารหน่วงไฟการขุด MT 386 ดับไฟได้เองเมื่อนำเปลวไฟออก |
สายเคเบิลประเภทนี้มีไว้สำหรับอุปกรณ์การขุดใต้ดินแบบเคลื่อนที่ซึ่งสายไฟอาจสัมผัสกับการเคลื่อนไหวอย่างต่อเนื่องและความเครียดทางกล ควรเลือกข้อมูลจำเพาะที่แท้จริงตามแรงดันไฟฟ้าของอุปกรณ์ ความต้องการกระแส หน้าตัดของตัวนำ การกำหนดค่าแกนกลาง และเงื่อนไขการติดตั้ง
เครื่องตัดถ่านหินและอุปกรณ์เคลื่อนที่อื่นๆ จำเป็นต้องมีโครงสร้างสายเคเบิลที่สามารถรองรับการเคลื่อนที่ซ้ำๆ ตามแนวหน้าการทำงานได้ ตัวนำที่ยืดหยุ่นและปลอกยางเหมาะสมกับสภาพการเดินสายเคเบิลที่เกี่ยวข้องกับการดัด การลาก และการสัมผัสกับอุปกรณ์โดยรอบ
สายเคเบิลยังสามารถพิจารณาสำหรับการเชื่อมต่อพลังงานและการควบคุมบนอุปกรณ์ขุดเคลื่อนที่อื่น ๆ เมื่อแรงดันไฟฟ้าที่กำหนด การจัดเรียงแกนกลาง และข้อกำหนดทางกลตรงกับการติดตั้ง ประเภทอุปกรณ์และการกำหนดค่าการเชื่อมต่อควรได้รับการยืนยันก่อนข้อกำหนด
ชั้นป้องกันโลหะเป็นตัวกั้นสื่อกระแสไฟฟ้ารอบๆ แกนสายเคเบิล และสามารถช่วยลดผลกระทบของการรบกวนทางแม่เหล็กไฟฟ้าต่อวงจรควบคุมและวงจรสัญญาณ ข้อกำหนดการป้องกันควรได้รับการประเมินร่วมกับการออกแบบอุปกรณ์และการจัดวางสายดิน
ฉนวนยางและเปลือกนอกมีไว้สำหรับสภาพแวดล้อมใต้ดินที่อาจเกิดความชื้น ฝุ่น การลาก และการสัมผัสทางกล การเลือกสายเคเบิลควรคำนึงถึงการสัมผัสน้ำตามจริง เส้นทางการติดตั้ง อุณหภูมิ และภาระทางกลที่ไซต์งาน
สำหรับการเลือกสายเคเบิลเหมืองถ่านหิน พิกัดทางไฟฟ้าเพียงอย่างเดียวไม่เพียงพอ โครงสร้างสายเคเบิล ความเคลื่อนไหวในการติดตั้ง ข้อกำหนดในการป้องกัน และสภาพแวดล้อมควรได้รับการตรวจสอบกับอุปกรณ์และแผนผังของเหมืองก่อนสั่งซื้อ
ช่วงแรงดันไฟฟ้าที่ใช้ได้ประกอบด้วย 0.38/0.66 kV, 0.66/1.14 kV และ 1.9/3.3 kV โดยหน้าตัดของตัวนำแสดงไว้ตั้งแต่ 16 มม.² ถึง 120 มม.² ในข้อมูลจำเพาะที่ให้มา ขนาดที่เหมาะสมขึ้นอยู่กับโหลดของอุปกรณ์ แรงดันไฟฟ้าตกที่ยอมรับได้ ความยาวสายเคเบิล และสภาวะการติดตั้ง
การเคลื่อนไหวซ้ำๆ ทำให้เกิดความต้องการทางกลที่แตกต่างกันบนสายเคเบิลการขุดแบบเคลื่อนที่มากกว่าสายเคเบิลแบบติดตั้งตายตัว ตัวนำทองแดงแบบหลายเกลียวและโครงสร้างยางมีไว้สำหรับการใช้งานที่เกี่ยวข้องกับการดัดงอและการบิดซ้ำๆ
สายเคเบิลประกอบด้วยชีลด์โลหะคอมโพสิตโดยใช้เปียลวดทองแดงและไฟเบอร์ สำหรับการติดตั้งที่มีสัญญาณควบคุมใกล้กับอุปกรณ์ไฟฟ้ากำลังสูง การจัดวางระบบป้องกันควรตรงกับข้อกำหนดด้านสายดินและระบบควบคุมของอุปกรณ์
เปลือกยางด้านนอกระบุว่าทนทานต่อการสึกหรอ ทนน้ำมัน ทนต่อการลาก และทนต่อแรงกระแทก คุณสมบัติเหล่านี้เกี่ยวข้องเมื่อมีการเดินสายเคเบิลใกล้กับเครื่องจักรเคลื่อนที่หรือสัมผัสกับการสัมผัสทางกลซ้ำๆ
ข้อมูลจำเพาะที่ให้มาระบุว่าสอดคล้องกับข้อกำหนดสารหน่วงไฟในการทำเหมือง MT 386 รวมถึงการดับไฟได้เองหลังจากนำเปลวไฟออก เอกสารประกอบโครงการและข้อกำหนดเฉพาะของสายเคเบิลที่เกี่ยวข้องควรได้รับการตรวจสอบเมื่อเหมืองต้องมีใบรับรองหรือบันทึกการทดสอบเฉพาะ
สำหรับการจัดหาสายเคเบิลการขุด การตรวจสอบทางเทคนิคควรครอบคลุมรุ่นผลิตภัณฑ์ แรงดันไฟฟ้า หน้าตัดของตัวนำ การกำหนดค่าแกน ข้อกำหนดการทดสอบทางไฟฟ้า และมาตรฐานการขุดที่เกี่ยวข้อง รายละเอียดเหล่านี้เป็นพื้นฐานในทางปฏิบัติสำหรับการจับคู่สายเคเบิลกับอุปกรณ์และสภาวะการติดตั้ง แทนที่จะเลือกตามแรงดันไฟฟ้าที่ระบุเพียงอย่างเดียว
กระบวนการผลิตและตรวจสอบสายเคเบิลของ Qiancheng สามารถจัดทำเป็นเอกสารตามข้อกำหนดของผลิตภัณฑ์และข้อกำหนดของโครงการที่เกี่ยวข้อง บันทึกการทดสอบ พารามิเตอร์ทางเทคนิค และเอกสารสนับสนุนอื่นๆ สามารถตรวจสอบได้ โดยเป็นส่วนหนึ่งของกระบวนการจัดซื้อและการยอมรับหากจำเป็น
ตัวนำทองแดงไร้ออกซิเจนแบบหลายเกลียวมีจุดประสงค์เพื่อรองรับการดัดงอและการบิดซ้ำๆ ระหว่างการทำงานของอุปกรณ์เคลื่อนที่ สามารถเลือกขนาดตัวนำไฟฟ้าได้ตามข้อกำหนดโหลดไฟฟ้าและสายเคเบิลที่ต้องการ
ข้อมูลจำเพาะที่ให้มาประกอบด้วยโครงสร้างแกนกำลังแบบคอมโพสิตและแกนควบคุม การกำหนดค่านี้ช่วยลดความซับซ้อนในการกำหนดเส้นทางสายเคเบิลเมื่อต้องใช้ทั้งการเชื่อมต่อพลังงานและการควบคุม โดยขึ้นอยู่กับข้อกำหนดในการเชื่อมต่อของอุปกรณ์
โครงสร้างป้องกันเกี่ยวข้องกับการติดตั้งที่สายไฟและวงจรควบคุมทำงานในสภาพแวดล้อมของอุปกรณ์เคลื่อนที่เดียวกัน ประสิทธิภาพของมันขึ้นอยู่กับการออกแบบระบบที่สมบูรณ์ รวมถึงการสิ้นสุดของชีลด์และการต่อสายดิน
วัสดุยางใช้สำหรับทั้งฉนวนและชั้นป้องกันด้านนอก โครงสร้างที่ระบุให้ความต้านทานต่อการอัดขึ้นรูป การฉีกขาด การสึกหรอ น้ำมัน และการกระแทกสำหรับสภาวะทางกลที่ต้องการซึ่งเกี่ยวข้องกับอุปกรณ์เคลื่อนที่ใต้ดิน
ตอบ: ข้อมูลจำเพาะที่ให้มาครอบคลุมแรงดันไฟฟ้าพิกัด 0.38/0.66 kV, 0.66/1.14 kV และ 1.9/3.3 kV โดยมีหน้าตัดของตัวนำตั้งแต่ 16 มม.² ถึง 120 มม.² การจัดเตรียมหลักและรุ่นเฉพาะควรได้รับการยืนยันตามอุปกรณ์และการใช้งาน
ตอบ: สายเคเบิลใช้ชีลด์โลหะคอมโพสิตซึ่งประกอบด้วยเปียลวดทองแดงและไฟเบอร์ มีจุดมุ่งหมายเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้าที่ส่งผลต่อวงจรภายในสายเคเบิล ในขณะที่ประสิทธิภาพการป้องกันโดยรวมยังขึ้นอยู่กับการติดตั้งและการต่อสายดินที่ถูกต้องด้วย
ตอบ: สายเคเบิลยาง Shearer ถ่านหินที่มีฉนวนหุ้มส่วนใหญ่เกี่ยวข้องกับอุปกรณ์การขุดใต้ดินแบบเคลื่อนที่และใบหน้าการทำงานของเหมืองถ่านหิน สามารถพิจารณาได้สำหรับเครื่องตัดถ่านหินและอุปกรณ์เคลื่อนที่อื่นๆ เมื่อแรงดันไฟฟ้า ขนาดตัวนำ การกำหนดค่าแกนกลาง และข้อกำหนดทางกลเข้ากันได้
ตอบ: ตรวจสอบแรงดันไฟฟ้าที่กำหนดของอุปกรณ์ หน้าตัดของตัวนำ จำนวนและประเภทของแกน ความยาวสายเคเบิล ข้อกำหนดในการป้องกัน วิธีการติดตั้ง และสภาพแวดล้อม สำหรับโครงการเหมืองแร่ ควรยืนยันมาตรฐาน ใบรับรอง และเอกสารการทดสอบที่จำเป็นก่อนการผลิตหรือการจัดส่ง
ตอบ: ข้อกำหนดทางเทคนิคที่ให้มาระบุว่าสายเคเบิลเป็นไปตามข้อกำหนดการหน่วงไฟของการขุด MT 386 และสามารถดับไฟได้เองหลังจากดึงเปลวไฟออกแล้ว ข้อกำหนดการรับรองหรือการทดสอบเฉพาะโครงการใดๆ ควรได้รับการยืนยันโดยเทียบกับรุ่นสายเคเบิลและข้อกำหนดเฉพาะที่เกี่ยวข้อง
ตอบ: สามารถจัดเตรียมพารามิเตอร์ทางเทคนิคและเอกสารประกอบตามรุ่นและข้อกำหนดของโครงการที่เลือก สำหรับการเสนอราคาหรือการตรวจสอบข้อมูลจำเพาะ จะเป็นประโยชน์ในการระบุแรงดันไฟฟ้าที่ต้องการ ขนาดตัวนำ การกำหนดค่าแกน ปริมาณ และเงื่อนไขการใช้งาน
