สายไฟทนไฟอะลูมิเนียม XLPE ใช้ตัวนำอะลูมิเนียม ฉนวน XLPE ชั้นไมกาทนไฟ และปลอก PVC ป้องกันสำหรับวงจรไฟฟ้าแรงดันต่ำที่มีข้อกำหนดความต่อเนื่องของไฟที่กำหนดไว้ การก่อสร้างสามารถระบุได้สำหรับการกระจายอาคาร เส้นทางกลางแจ้ง ร่องสายเคเบิล และการติดตั้งอื่นๆ โดยต้องพิจารณาทั้งประสิทธิภาพทางไฟฟ้าและประสิทธิภาพการยิง
กลุ่มผลิตภัณฑ์ครอบคลุมหน้าตัดของตัวนำขนาดปกติตั้งแต่ 1.5 มม.² ถึง 1000 มม.² ตารางทางเทคนิคด้านล่างแสดงฉนวนและความหนาของเปลือก เส้นผ่านศูนย์กลางภายนอกโดยประมาณ ความต้านทานกระแสตรงของตัวนำ แรงดันทดสอบ และค่าความทึบแสงอ้างอิงสำหรับการติดตั้งในอากาศและดินฝังโดยตรง
|
หน้าตัดที่กำหนด (มม.²) |
ความหนาของฉนวน (มม.) |
ความหนาของเปลือก (มม.) |
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิลโดยประมาณ (มม.) |
ความต้านทานกระแสตรงของตัวนำ (Ω/กม.)อัล |
ทดสอบแรงดันไฟฟ้า (กิโลโวลต์/5 นาที) |
ความทึบในอากาศ (A) (ก)-อัล |
ความกว้างขวางในดินฝังโดยตรง (A) -Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1,000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
สายเคเบิลใช้ชั้นการทำงานหลายชั้น โดยแต่ละชั้นมีจุดประสงค์ด้านไฟฟ้าหรือสิ่งแวดล้อมที่แตกต่างกัน ตัวนำส่งกระแสไฟในระหว่างการทำงานปกติ XLPE ให้ฉนวนไฟฟ้า ชั้นไมกาใช้สำหรับการทนไฟ และปลอก PVC ให้การปกป้องทางกลและสิ่งแวดล้อมภายนอก ควรพิจารณาฟังก์ชันเหล่านี้ร่วมกันเมื่อเลือกสายเคเบิลสำหรับการติดตั้งเฉพาะ
ตัวนำทำจากอะลูมิเนียมและมีจำหน่ายในหน้าตัดที่ระบุหลายแบบ เมื่อเปรียบเทียบกับทองแดง อลูมิเนียมมีความหนาแน่นต่ำกว่า ซึ่งสามารถลดน้ำหนักของสายเคเบิล และอาจช่วยให้การจัดการบนเส้นทางสายเคเบิลที่ยาวขึ้นทำได้ง่ายขึ้น เนื่องจากลักษณะความต้านทานไฟฟ้าและการสิ้นสุดแตกต่างจากทองแดง ขนาดตัวนำ แรงดันไฟฟ้าตกที่อนุญาต และวิธีการเชื่อมต่อควรได้รับการตรวจสอบในระหว่างการเลือกสายเคเบิล

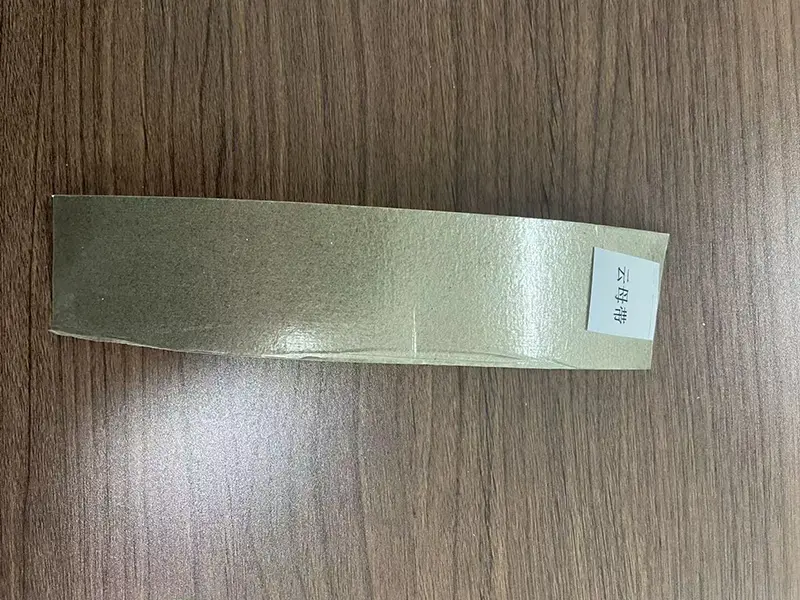

เทปไมกาเป็นส่วนที่ทนไฟของโครงสร้างสายเคเบิล ภายใต้เงื่อนไขการทดสอบไฟที่ระบุ วัสดุไมกาอนินทรีย์จะทำหน้าที่เป็นเกราะป้องกันความร้อนรอบๆ ตัวนำ และช่วยรักษาความเป็นฉนวนไฟฟ้าเมื่อวัสดุโพลีเมอร์ด้านนอกสัมผัสกับอุณหภูมิสูง ประสิทธิภาพความสมบูรณ์ของไฟที่แท้จริงควรได้รับการตรวจสอบโดยเทียบกับรายงานการทดสอบผลิตภัณฑ์และวิธีการทดสอบที่เกี่ยวข้อง
XLPE หรือโพลีเอทิลีนแบบ cross-linked ใช้เป็นฉนวนหลักรอบตัวนำ ข้อมูลจำเพาะของผลิตภัณฑ์ที่ให้มาจะให้อุณหภูมิการทำงานของตัวนำในระยะยาวสูงสุดที่ 90 °C โดยทั่วไปจะเลือกใช้ XLPE สำหรับสายไฟที่ต้องการความสามารถในการทำงานที่อุณหภูมิสูงกว่าและทนต่อการเสื่อมสภาพจากความร้อนเมื่อเปรียบเทียบกับฉนวน PVC ทั่วไป
The outer PVC sheath protects the internal cable layers during transportation, laying and normal service. For outdoor applications, the sheath formulation should be matched to the required UV, moisture and environmental exposure. สำหรับการติดตั้งใต้ดิน จำเป็นต้องพิจารณาสภาพของดิน การป้องกันทางกล และการสัมผัสน้ำ แทนที่จะคิดว่าสภาพแวดล้อมการฝังศพทั้งหมดเท่าเทียมกัน
สำหรับวงจรกำลังที่เกี่ยวข้องกับไฟ ประสิทธิภาพที่เกี่ยวข้องไม่ได้จำกัดอยู่เพียงการแพร่กระจายของเปลวไฟ สายเคเบิลทนไฟได้รับการประเมินตามว่าวงจรสามารถรักษาความต่อเนื่องทางไฟฟ้าภายใต้การทดสอบไฟที่กำหนดไว้หรือไม่ ลักษณะทางไฟฟ้าปกติ ประสิทธิภาพของฉนวน ความต้านทานของตัวนำ และสภาวะการติดตั้ง ยังคงมีความสำคัญในระหว่างการใช้งานในแต่ละวัน
ข้อมูลผลิตภัณฑ์ที่ให้มาระบุสภาวะการทดสอบการทนไฟที่ 750 °C เป็นเวลา 90 นาที สิ่งนี้ควรถือเป็นเงื่อนไขการทดสอบเฉพาะผลิตภัณฑ์มากกว่าการคาดการณ์พฤติกรรมของสายเคเบิลแบบสากลในการเกิดเพลิงไหม้ทุกครั้ง เมื่อส่งสายเคเบิลสำหรับโครงการก่อสร้าง ควรตรวจสอบรายงานการทดสอบอัคคีภัย วิธีการทดสอบ และระยะเวลาความสมบูรณ์ของวงจรที่ต้องการโดยเทียบกับข้อกำหนดเฉพาะของโครงการ
ตารางทางเทคนิคแสดงรายการค่าความต้านทาน DC สำหรับขนาดตัวนำอะลูมิเนียมที่เกี่ยวข้อง และแสดงค่าแอมแปซิตีแยกต่างหากสำหรับการติดตั้งในอากาศและดินฝังโดยตรง ค่าเหล่านี้ควรได้รับการตีความร่วมกับอุณหภูมิโดยรอบ การจัดกลุ่มสายเคเบิล สภาพความร้อนของดิน ความลึกในการติดตั้ง ความยาวเส้นทาง และแรงดันไฟฟ้าตกที่ยอมรับได้
แรงดันไฟฟ้าทดสอบที่ระบุไว้คือ 3.5 kV เป็นเวลา 5 นาทีตามข้อมูลผลิตภัณฑ์ที่ให้มา การทดสอบความทนทานต่อแรงดันไฟฟ้าเป็นการตรวจสอบระบบฉนวนสายเคเบิลที่กำหนดไว้ มาตรฐานการผลิตที่เกี่ยวข้องและข้อกำหนดการทดสอบโครงการควรได้รับการยืนยันก่อนการอนุมัติขั้นสุดท้าย
การเลือกสายเคเบิลควรเริ่มต้นด้วยโหลดไฟฟ้าและสภาพแวดล้อมการติดตั้ง แทนที่จะเป็นขนาดตัวนำที่ระบุเพียงอย่างเดียว สำหรับวงจรฉุกเฉินหรือที่เกี่ยวข้องกับไฟ ควรกำหนดระยะเวลาการทนไฟที่ต้องการและข้อกำหนดของอาคารหรือไฟฟ้าที่เกี่ยวข้องก่อนสั่งซื้อ
ควรตรวจสอบหน้าตัดของตัวนำกับกระแสไฟฟ้าที่ใช้งาน แรงดันไฟฟ้าตก ความยาวเส้นทาง และสภาวะการติดตั้ง สำหรับเส้นทางที่ยาวกว่า แรงดันไฟฟ้าตกอาจกำหนดขนาดตัวนำที่ต้องการ แม้ว่าความครอบคลุมที่คำนวณได้จะเพียงพอก็ตาม ค่าในตารางทางเทคนิคเป็นข้อมูลอ้างอิงผลิตภัณฑ์ และควรใช้ร่วมกับวิธีกำหนดขนาดสายเคเบิลที่เกี่ยวข้อง
เมื่อติดตั้งในถาดสายเคเบิล เพลา หรือเส้นทางที่คล้ายกัน ควรคำนึงถึงระยะห่างของสายเคเบิล รัศมีการโค้งงอ อุณหภูมิโดยรอบ และการป้องกันทางกล ในระหว่างการดึง สายเคเบิลควรได้รับการปกป้องจากขอบคมและแรงทางกลที่มากเกินไปซึ่งอาจทำให้เปลือกหรือชั้นทนไฟภายในเสียหายได้
สำหรับเส้นทางเหนือศีรษะกลางแจ้ง ฝักควรจะเหมาะสมกับการสัมผัสรังสียูวีและสภาพอากาศที่คาดหวัง ควรพิจารณาระยะห่างที่รองรับ น้ำหนักสายเคเบิล โหลดทางกล และอุณหภูมิโดยรอบระหว่างการติดตั้ง อาจจำเป็นต้องมีการป้องกันเพิ่มเติมในกรณีที่สายเคเบิลสัมผัสกับแรงกระแทกทางกลหรืออันตรายเฉพาะสถานที่อื่น ๆ
ในกรณีที่อนุญาตให้ฝังโดยตรงโดยการก่อสร้างสายเคเบิลและข้อกำหนดเฉพาะของโครงการ ควรตรวจสอบความลึกของร่องลึก ลักษณะความร้อนของดิน การระบายน้ำ ระยะห่างของสายเคเบิล และการป้องกันทางกล ตัวเลขความทึบที่ฝังโดยตรงในตารางเป็นค่าอ้างอิง และไม่ควรแทนที่การคำนวณสายเคเบิลเฉพาะโครงการ
ตัวนำอะลูมิเนียมจำเป็นต้องมีขั้วต่อ ขั้วต่อ หรือขั้วต่อที่เหมาะสมกับตัวนำอะลูมิเนียมและโหลดทางไฟฟ้าที่ระบุ การปอกที่ถูกต้อง การเตรียมตัวนำ การป้องกันการบีบอัดและข้อต่อเป็นสิ่งสำคัญ เนื่องจากการเชื่อมต่อที่เตรียมไว้ไม่ดีสามารถเพิ่มความต้านทานต่อการสัมผัสและทำให้เกิดความร้อนเฉพาะที่ วิธีการยุติควรเป็นไปตามข้อกำหนดการติดตั้งของผู้ผลิตตัวเชื่อมต่อ
สายไฟทนไฟอลูมิเนียม XLPE ถือได้ว่าเป็นวงจรไฟฟ้าแรงต่ำซึ่งการดำเนินการทางไฟฟ้าอย่างต่อเนื่องในระหว่างสภาวะที่เกิดเพลิงไหม้ที่กำหนดเป็นส่วนหนึ่งของข้อกำหนดของโครงการ การใช้งานทั่วไป ได้แก่ การจ่ายไฟฉุกเฉิน โหลดที่เกี่ยวข้องกับเพลิงไหม้ อาคารสาธารณะ โรงงานอุตสาหกรรม และเส้นทางการจ่ายไฟใต้ดิน
การใช้งานอาจรวมถึงวงจรไฟฟ้าฉุกเฉินที่กำหนด ปั๊มดับเพลิง ไฟฉุกเฉิน และโหลดอื่น ๆ ที่ระบุโดยการออกแบบทางไฟฟ้าและการป้องกันอัคคีภัย ระยะเวลาการทนไฟที่ต้องการควรได้รับการยืนยันจากข้อกำหนดเฉพาะของโครงการ แทนที่จะเลือกจากชื่อผลิตภัณฑ์เท่านั้น
โรงพยาบาล โรงเรียน ศูนย์การค้า อาคารสำนักงาน และสถานที่สาธารณะอื่นๆ อาจมีวงจรที่ต้องกำหนดลักษณะประสิทธิภาพการดับเพลิง ควรเลือกประเภทสายเคเบิล ขนาดตัวนำ และอัตราการทนไฟตามการออกแบบทางไฟฟ้าของอาคาร กลยุทธ์การอพยพ และข้อบังคับท้องถิ่นที่เกี่ยวข้อง
ตัวเลือกตัวนำอะลูมิเนียมสามารถพิจารณาได้สำหรับเส้นทางการจ่ายแรงดันต่ำที่ยาวนานขึ้นในโรงงานอุตสาหกรรม โครงการเทศบาล และการติดตั้งอื่นๆ ที่น้ำหนักของตัวนำถือเป็นข้อพิจารณาทางวิศวกรรม ควรตรวจสอบกระแสโหลด แรงดันไฟฟ้าตก สภาพเส้นทาง และวิธีการติดตั้งก่อนระบุสายเคเบิล
ขนาดตัวนำที่ใหญ่กว่าที่ระบุไว้ในตารางผลิตภัณฑ์สามารถใช้เป็นข้อมูลอ้างอิงเมื่อประเมินเส้นทางการจำหน่ายใต้ดิน ร่องลึกเคเบิลและการติดตั้งแบบฝังต้องคำนึงถึงสภาพดิน การระบายน้ำ การป้องกันทางกล และการกระจายความร้อน ไม่ควรถือว่าการแช่น้ำในระยะยาวเป็นที่ยอมรับได้หากไม่ได้รับอนุมัติผลิตภัณฑ์โดยเฉพาะ
Qiancheng Cable ผลิตสายเคเบิลผ่านโรงงานผลิตของตนเอง และรักษาความสามารถในการทดสอบสำหรับการตรวจสอบผลิตภัณฑ์ ขั้นตอนการผลิตที่เกี่ยวข้อง ได้แก่ การประมวลผลตัวนำ การอัดขึ้นรูปฉนวน การใช้ชั้นทนไฟ และการอัดขึ้นรูปเปลือกด้านนอก บันทึกการผลิตและการตรวจสอบสามารถให้ข้อมูลสนับสนุนสำหรับการระบุแบทช์และการตรวจสอบผลิตภัณฑ์

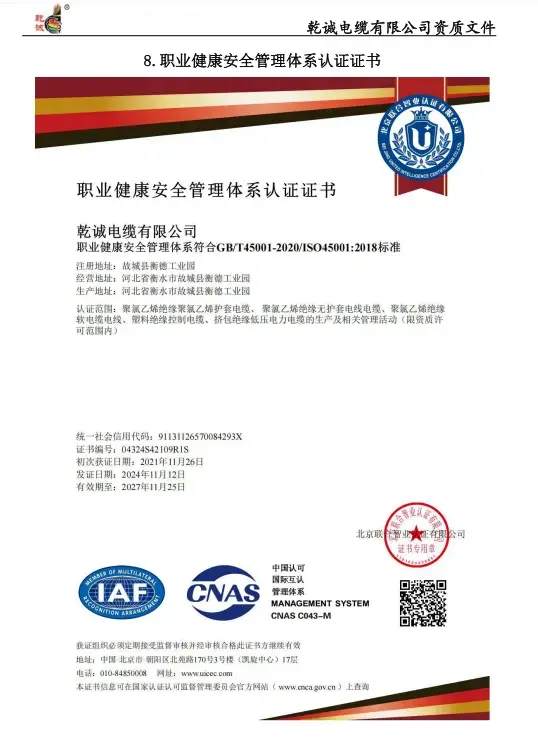

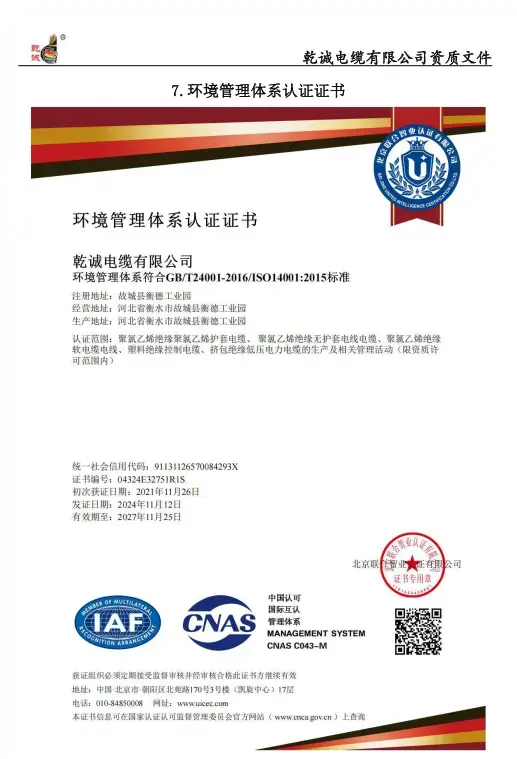

เอกสารของบริษัทที่มีอยู่ประกอบด้วยการจัดการคุณภาพ ISO 9001 การจัดการสิ่งแวดล้อม ISO 14001 และการรับรองด้านอาชีวอนามัยและความปลอดภัย ISO 45001 พร้อมด้วยคุณสมบัติการผลิตที่เกี่ยวข้อง รายงานการทดสอบอัคคีภัยเฉพาะผลิตภัณฑ์และบันทึกการทดสอบทางไฟฟ้าควรได้รับการตรวจสอบตามข้อกำหนดของโครงการที่ต้องการ
มาตรฐานที่ใช้บังคับขึ้นอยู่กับโครงสร้างสายเคเบิล แรงดันไฟฟ้า ข้อกำหนดด้านประสิทธิภาพการดับเพลิง และตลาดปลายทาง ข้อมูลผลิตภัณฑ์ที่ให้มาอ้างอิงถึง GB/T 12706 สำหรับโครงสร้างสายไฟ, GB/T 19216 สำหรับการทดสอบการทนไฟ, IEC 60502-1 สำหรับสายไฟแรงดันต่ำ และ IEC 60331 สำหรับการทดสอบความสมบูรณ์ของวงจร ควรยืนยันรุ่นมาตรฐานและการกำหนดค่าการทดสอบที่แน่นอนสำหรับผลิตภัณฑ์เฉพาะก่อนที่จะส่งเพื่อขออนุมัติ
สำหรับโครงการส่งออก อาจมีข้อกำหนดเพิ่มเติม ขึ้นอยู่กับประเทศปลายทางและข้อกำหนดของโครงการ ในกรณีที่จำเป็น การผลิตและการทดสอบสามารถจัดเตรียมได้ตามข้อกำหนดของภูมิภาคที่เกี่ยวข้อง โดยมีการตรวจสอบเอกสารทางเทคนิคที่เกี่ยวข้องและเอกสารด้านความสอดคล้องก่อนจัดส่ง
สำหรับการเสนอราคาหรือการตรวจสอบทางเทคนิค จะมีประโยชน์ในการจัดเตรียมหน้าตัดของตัวนำที่ต้องการ แรงดันไฟฟ้าที่ใช้งาน กระแสโหลดโดยประมาณ ความยาวสายเคเบิล วิธีการติดตั้ง สภาพโดยรอบหรือดิน การจัดกลุ่มสายเคเบิล และแรงดันไฟฟ้าตกที่ยอมรับได้ สำหรับวงจรที่เกี่ยวข้องกับไฟ ควรระบุอุณหภูมิการทดสอบไฟ ระยะเวลา และมาตรฐานการทดสอบที่เกี่ยวข้องด้วย
ในกรณีที่จำเป็นต้องได้รับการอนุมัติโครงการ ผู้ซื้อสามารถขอข้อมูลจำเพาะของผลิตภัณฑ์ ข้อมูลทางเทคนิค บันทึกการทดสอบทางไฟฟ้า เอกสารการทดสอบไฟ และใบรับรองคุณสมบัติของบริษัทที่เกี่ยวข้องกับสายเคเบิลที่ให้มา การตรวจสอบเอกสารเหล่านี้ก่อนการผลิตช่วยให้มั่นใจได้ว่าการก่อสร้างที่เลือกนั้นตรงกับความต้องการของโครงการ
การหน่วงไฟส่วนใหญ่เกี่ยวข้องกับการจำกัดการแพร่กระจายของเปลวไฟไปตามสายเคเบิล การทนไฟเกี่ยวข้องกับความสามารถของโครงสร้างสายเคเบิลที่ระบุเพื่อรักษาความสมบูรณ์ของวงจรไฟฟ้าในช่วงเวลาที่กำหนดภายใต้การทดสอบการทนไฟที่กำหนดไว้ คุณสมบัติทั้งสองไม่ควรถือว่าใช้แทนกันได้
ข้อมูลผลิตภัณฑ์ที่ให้มาระบุการทดสอบการทนไฟที่ 750 °C เป็นเวลา 90 นาที นี่เป็นเงื่อนไขการทดสอบที่กำหนดไว้สำหรับโครงสร้างสายเคเบิลที่ระบุ ควรตรวจสอบรายงานการทดสอบที่เกี่ยวข้องเพื่อยืนยันวิธีการทดสอบ การกำหนดค่าสายเคเบิล และข้อกำหนดด้านความสมบูรณ์ของวงจรก่อนที่จะอนุมัติโครงการ
อะลูมิเนียมมีความหนาแน่นต่ำกว่าทองแดง ซึ่งสามารถลดน้ำหนักของสายเคเบิลได้ และอาจมีประโยชน์ในเส้นทางที่ยาวกว่าหรือในกรณีที่ต้องคำนึงถึงการติดตั้ง ความต้านทานไฟฟ้าที่สูงขึ้นหมายความว่าการคำนวณขนาดตัวนำและการคำนวณแรงดันไฟฟ้าตกจำเป็นต้องคำนึงถึงคุณสมบัติของอะลูมิเนียมด้วย
ผลิตภัณฑ์นี้ได้รับการพิจารณาสำหรับเส้นทางเหนือศีรษะกลางแจ้ง ร่องลึกสายเคเบิล และการติดตั้งแบบฝังโดยตรงที่ระบุ ซึ่งการก่อสร้างสายเคเบิลและข้อกำหนดของโครงการอนุญาตให้ใช้วิธีเหล่านี้ได้ ควรมีการประเมินการสัมผัสรังสียูวี สภาพดิน การระบายน้ำ การป้องกันทางกล และการกระจายความร้อนสำหรับการติดตั้งจริง
ใช้ขั้วต่อ ตัวเชื่อม หรือขั้วต่อที่ได้รับอนุมัติสำหรับตัวนำอะลูมิเนียม และเหมาะสมกับโหลดการใช้งาน การปอก การเตรียม การบีบอัด และการป้องกันข้อต่ออย่างเหมาะสมเป็นสิ่งสำคัญในการควบคุมความต้านทานต่อการสัมผัสและการทำความร้อนเฉพาะจุด
ขึ้นอยู่กับข้อกำหนดของผลิตภัณฑ์และข้อกำหนดของโครงการ ข้อมูลทางเทคนิค บันทึกการทดสอบทางไฟฟ้า เอกสารการทดสอบไฟ และใบรับรองคุณสมบัติของบริษัทสามารถให้เพื่อตรวจสอบได้ เอกสารที่เกี่ยวข้องควรสอดคล้องกับโครงสร้างสายเคเบิลจริงและมาตรฐานการทดสอบที่จำเป็น
