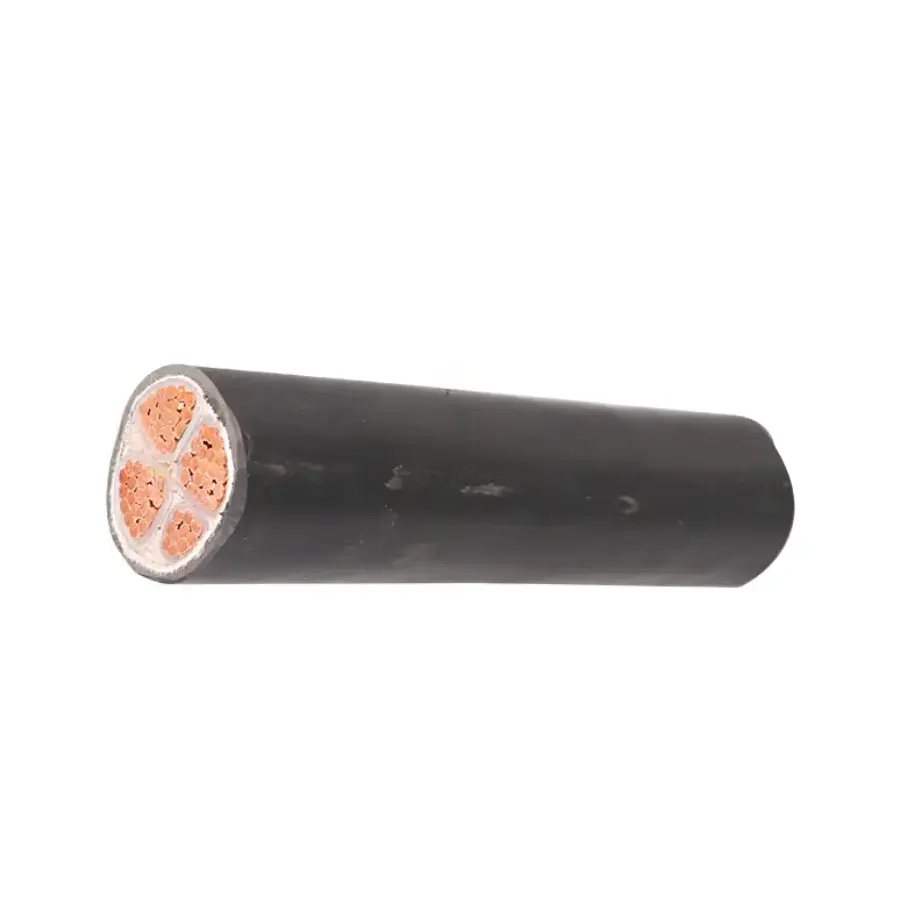

สายไฟการขุดฉนวน XLPE

รุ่น : MYJV, MYJV22.

สายไฟการทำเหมืองหุ้มฉนวน XLPE เป็นไปตาม MT/T 818.13-2009 โดยมีตัวนำทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูง ฉนวนเชื่อมโยงข้าม XLPE และปลอก PVC ทนไฟ พิกัดแรงดันไฟฟ้าอยู่ระหว่าง 0.6/1kV ถึง 8.7/10kV โดยมีอุณหภูมิการทำงานระยะยาว 90°C สายเคเบิลนี้มีไว้สำหรับการกระจายพลังงานคงที่ในเหมืองถ่านหินใต้ดินและเหมืองถ่านหินแบบเปิด ใช้สำหรับการติดตั้งแบบคงที่ และไม่ควรใช้กับอุปกรณ์เคลื่อนที่ที่ต้องมีการลากหรือดัดซ้ำอย่างต่อเนื่อง

ข้อมูลจำเพาะของผลิตภัณฑ์และตารางพารามิเตอร์ทางเทคนิค

คุณสมบัติการก่อสร้างที่สำคัญ

1. ฉนวน XLPE สำหรับอุณหภูมิการทำงานที่สูงขึ้น

ฉนวน XLPE มีอุณหภูมิการทำงานในระยะยาวที่ระบุอยู่ที่ 90°C โดยมีอุณหภูมิลัดวงจรในระยะเวลาสั้นสูงสุดถึง 250°C เมื่อเปรียบเทียบกับฉนวน PVC XLPE ให้คะแนนอุณหภูมิที่สูงกว่าสำหรับวงจรไฟฟ้าคงที่ ซึ่งต้องพิจารณาโหลดของตัวนำและสภาวะแวดล้อมร่วมกัน

2. ตัวนำทองแดงและสมรรถนะทางไฟฟ้า

ตัวนำทำจากทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูง และมีจำหน่ายทั้งแบบแข็งหรือแบบตีเกลียวตามข้อกำหนดของสายเคเบิล หน้าตัดของตัวนำ การจัดเรียงแกนกลาง และแรงดันไฟฟ้าที่กำหนดควรสอดคล้องกับโหลดที่เชื่อมต่อ ระยะการส่งผ่าน และเงื่อนไขการติดตั้ง มีการตรวจสอบความต้านทานของตัวนำไฟฟ้ากระแสตรงตามข้อกำหนด MT 818 หรือ GB/T 3956 ที่เกี่ยวข้อง

3. ปลอกพีวีซีทนไฟ

เปลือกด้านนอกช่วยป้องกันสายเคเบิลและมีคุณสมบัติหน่วงไฟสำหรับการใช้งานในเหมืองแร่ ข้อมูลจำเพาะที่ให้มายังระบุความต้านทานต่อการสัมผัสน้ำมันและกรด-ด่างด้วย ควรพิจารณาการสัมผัสสารเคมี สภาพน้ำ อุณหภูมิ และความเครียดทางกลที่เกิดขึ้นจริงเมื่อยืนยันโครงสร้างเปลือกที่เหมาะสม

4. เกราะเหล็กเทปเสริม

สำหรับการติดตั้งที่จำเป็นต้องมีการป้องกันทางกลเพิ่มเติม ก็มีโครงสร้างหุ้มเกราะด้วยเทปเหล็กให้เลือก MYJV22 จึงแตกต่างจากโครงสร้าง MYJV ที่ไม่มีเกราะด้วยชั้นเกราะ ควรเลือกการก่อสร้างขั้นสุดท้ายตามวิธีการวาง ความเสี่ยงทางกล และข้อกำหนดเฉพาะของโครงการที่เกี่ยวข้อง

เงื่อนไขการติดตั้งและการใช้งาน

กลุ่มผลิตภัณฑ์สายเคเบิลนี้มีไว้สำหรับการจ่ายพลังงานคงที่มากกว่าบริการมือถืออย่างต่อเนื่อง การใช้งานทั่วไป ได้แก่ ถนนสายหลักใต้ดิน ห้องเครื่องกลไฟฟ้า ระบบปั๊มคงที่ อุปกรณ์ระบายอากาศ วงจรกำลังสายพานลำเลียง และจุดจ่ายพลังงานของเหมืองที่อยู่นิ่งอื่นๆ

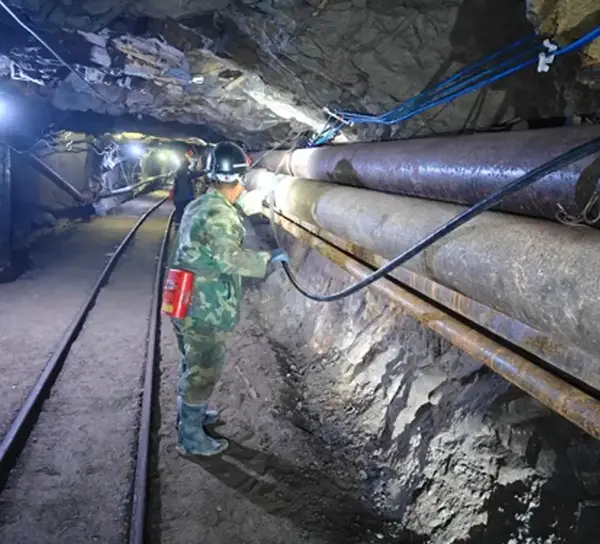

1. การจำหน่ายไฟฟ้าคงที่ใต้ดิน

สำหรับการติดตั้งใต้ดิน ควรตรวจสอบข้อมูลจำเพาะของสายเคเบิลกับแรงดันไฟฟ้าที่กำหนด กระแสโหลด เส้นทางการติดตั้ง อุณหภูมิโดยรอบ การสัมผัสความชื้น และการป้องกันทางกลที่มีอยู่ ในกรณีที่สายเคเบิลถูกส่งผ่านพื้นที่ที่มีความเสี่ยงสูงต่อการกระแทกหรือการบีบอัด อาจพิจารณาโครงสร้างหุ้มเกราะ

2. ระบบไฟฟ้าเหมืองแบบเปิด

วงจรคงที่ในเหมืองเปิดอาจเกี่ยวข้องกับการสัมผัสกลางแจ้ง ฝุ่น ฝน และการเปลี่ยนแปลงของอุณหภูมิ การเลือกสายเคเบิลควรคำนึงถึงสภาวะแวดล้อมเหล่านี้ร่วมกับระดับแรงดันไฟฟ้าที่ต้องการ ขนาดตัวนำ และการจัดวาง

3. สิ่งอำนวยความสะดวกการล้างถ่านหินและสนับสนุน

วงจรกำลังคงที่สำหรับโรงล้างถ่านหิน ห้องปั๊ม ระบบระบายอากาศ และสิ่งอำนวยความสะดวกสนับสนุนอื่นๆ สามารถระบุได้ตามน้ำหนักของอุปกรณ์และระยะการจ่าย โครงสร้างสายเคเบิลควรได้รับการตรวจสอบสภาพแวดล้อมจริง แทนที่จะใช้ข้อกำหนดข้อใดข้อหนึ่งกับสิ่งอำนวยความสะดวกของเหมืองทั้งหมด

การคัดเลือกและการตรวจสอบทางเทคนิค

ก่อนสั่งซื้อ ควรยืนยันแรงดันไฟฟ้าที่กำหนด หน้าตัดของตัวนำ จำนวนแกน โครงสร้างเกราะ ความยาวสายเคเบิล และวิธีการติดตั้ง สำหรับเส้นทางจ่ายไฟที่ยาวขึ้น ควรพิจารณาแรงดันไฟฟ้าตกและความต้านทานของตัวนำร่วมกับโหลดที่คาดหวังด้วย

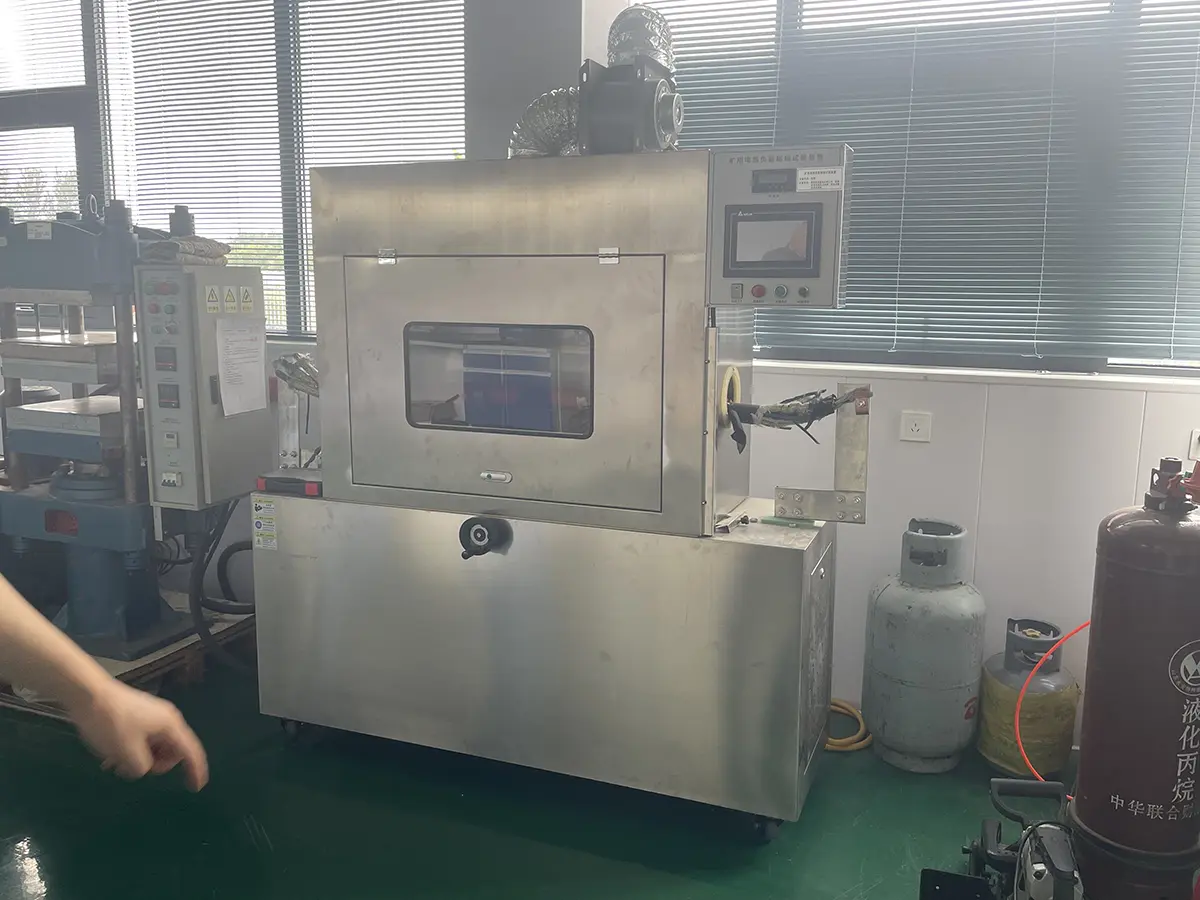

สำหรับการตรวจสอบขาเข้า สามารถตรวจสอบรุ่นผลิตภัณฑ์และโครงสร้างสายไฟโดยเทียบกับสเปคที่ซื้อได้ เอกสารและบันทึกการทดสอบอาจรวมถึงความต้านทานของตัวนำ การทดสอบที่เกี่ยวข้องกับฉนวน ผลลัพธ์การทนต่อแรงดันไฟฟ้า และบันทึกการทดสอบการหน่วงไฟ ทั้งนี้ขึ้นอยู่กับข้อกำหนดของโครงการ ในกรณีที่จำเป็นต้องมีการรับรองเฉพาะเหมืองหรือเอกสารการตรวจสอบเพิ่มเติม ควรได้รับการยืนยันก่อนการผลิตและการขนส่ง

คำถามที่พบบ่อย

คำถามที่ 1: มาตรฐานใดที่ใช้กับสายไฟการขุดนี้

ตอบ: ผลิตภัณฑ์ได้รับการระบุตาม MT/T 818.13-2009 โดยมีข้อกำหนดเกี่ยวกับตัวนำอ้างอิงถึง GB/T 3956 ในกรณีที่เกี่ยวข้อง มาตรฐานและเอกสารประกอบที่จำเป็นสำหรับโครงการควรได้รับการยืนยันโดยเทียบกับรุ่นที่เลือกและแรงดันไฟฟ้าที่กำหนด

คำถามที่ 2: มีแรงดันไฟฟ้าและขนาดตัวนำอะไรบ้าง?

ตอบ: ช่วงแรงดันไฟฟ้าที่ระบุคือ 0.6/1 kV ถึง 8.7/10 kV ในขณะที่ตารางทางเทคนิคจะแสดงหน้าตัดของตัวนำตั้งแต่ 2.5 มม.² ถึง 300 มม.² การกำหนดค่าคอร์อาจเป็น 3 คอร์หรือ 3+1 คอร์ โดยการผสมผสานที่แน่นอนขึ้นอยู่กับข้อมูลจำเพาะของสายเคเบิลที่เลือก

Q3: อะไรคือความแตกต่างระหว่าง MYJV และ MYJV22?

ตอบ: MYJV หมายถึงโครงสร้างหุ้มฉนวน XLPE และหุ้ม PVC ในขณะที่ MYJV22 เพิ่มเกราะด้วยเทปเหล็ก รุ่นหุ้มเกราะถือเป็นการติดตั้งที่ต้องมีการป้องกันทางกลเพิ่มเติม การก่อสร้างที่เหมาะสมขึ้นอยู่กับเส้นทางเคเบิลและสภาพการวาง

คำถามที่ 4: สายเคเบิลนี้สามารถใช้กับเครื่องตัดถ่านหินหรืออุปกรณ์ทำเหมืองเคลื่อนที่อื่นๆ ได้หรือไม่

ตอบ: ไม่ สายเคเบิลนี้มีไว้สำหรับการติดตั้งแบบคงที่และการจ่ายพลังงานคงที่ อุปกรณ์ที่เกี่ยวข้องกับการลากอย่างต่อเนื่อง การดัดงอซ้ำๆ หรือบริการเคลื่อนที่อื่นๆ โดยปกติแล้วต้องใช้สายเคเบิลการขุดแบบยืดหยุ่นที่ระบุเฉพาะสำหรับสภาพการทำงานนั้น

Q5: ควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?

ตอบ: โดยปกติแล้วข้อมูลที่ต้องการจะรวมถึงแรงดันไฟฟ้าที่กำหนด หน้าตัดของตัวนำ การกำหนดค่าแกน ความยาวสายเคเบิล ปริมาณ วิธีการติดตั้ง และอุปกรณ์การใช้งาน หากโครงการต้องการการรับรองเฉพาะ บันทึกการตรวจสอบ ข้อกำหนดการบรรจุ หรือเอกสารทางเทคนิค ควรระบุไว้ในการสอบถามด้วย

Q6: สิ่งที่ควรตรวจสอบก่อนการจัดส่งหรือการยอมรับไซต์?

ตอบ: ตรวจสอบรุ่นสายเคเบิล แรงดันไฟฟ้า ขนาดตัวนำ การกำหนดค่าแกน ประเภทเกราะ และความยาวสายเคเบิลโดยเทียบกับข้อกำหนดเฉพาะที่ซื้อ ตรวจสอบผลการทดสอบทางไฟฟ้าที่เกี่ยวข้อง ข้อมูลความต้านทานของตัวนำ บันทึกการทนต่อแรงดันไฟฟ้า เอกสารสารหน่วงไฟ และใบรับรองที่จำเป็นก่อนที่จะยอมรับ ทั้งนี้ขึ้นอยู่กับโครงการ

สำหรับระบบกระจายพลังงานของเหมืองแบบคงที่ ควรเลือกสายไฟสำหรับการขุดฉนวน XLPE ตามโหลดไฟฟ้า แรงดันไฟฟ้า วิธีการติดตั้ง และสภาพแวดล้อม สำหรับการใช้งานที่เกี่ยวข้องกับการเคลื่อนไหวอย่างต่อเนื่อง ควรตรวจสอบโครงสร้างสายเคเบิลแยกกันเพื่อให้ตรงกับข้อกำหนดทางกลของอุปกรณ์
