สำหรับการจัดซื้อโครงการวิศวกรรมพลังงานใหม่จากเซลล์แสงอาทิตย์ Qiancheng H1Z2Z2-K Photovoltaic Solar Cable สามารถใช้งานร่วมกับโครงการเดินสายส่ง DC ของเซลล์แสงอาทิตย์ทั้งในประเทศและต่างประเทศ
Qiancheng H1Z2Z2-K เคเบิลพลังงานแสงอาทิตย์โซลาร์เซลล์ใช้ตัวนำทองแดงเคลือบดีบุกคลาส 5 พร้อมโพลีโอเลฟินเชื่อมขวางสองชั้น เหมาะสำหรับสภาพการทำงาน DC ไฟฟ้าโซลาร์เซลล์ 1.5kV ปราศจากฮาโลเจน สารหน่วงไฟ และทนไฟ มีเอกสารทดสอบ CNAS ที่สามารถตรวจสอบย้อนกลับได้ครบถ้วนเพื่อรับประกันคุณภาพการจัดซื้อ
|
จำนวนคอร์ × พื้นที่หน้าตัดที่กำหนด(มม.²) |
ความหนาของฉนวนที่กำหนด(มิลลิเมตร) |
ความหนาของเปลือก ขนาดเกลียว(มิลลิเมตร) |
เส้นผ่านศูนย์กลางภายนอกเฉลี่ยสูงสุด(มิลลิเมตร) |
ความต้านทานของฉนวนขั้นต่ำที่ 20°C(MΩ・km) |
ความต้านทานฉนวนขั้นต่ำที่ 90°C(MΩ・km) |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1.5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1.5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1.5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
สายเคเบิลพลังงานแสงอาทิตย์ Qiancheng H1Z2Z2-K ใช้ตัวนำทองแดงเคลือบดีบุกที่มีความบริสุทธิ์สูงเพื่อการนำไฟฟ้าที่ดีและควบคุมอุณหภูมิที่เพิ่มขึ้นภายใต้การทำงานเต็มพิกัดตามปกติ สายเคเบิลมีโครงสร้างหน่วงไฟแบบไร้ฮาโลเจนเชื่อมโยงข้ามรังสี พร้อมประสิทธิภาพหน่วงไฟ Class-C ทำให้โครงสร้างวัสดุเหมาะสำหรับการใช้งานสายเคเบิลไฟฟ้าโซลาร์เซลล์ที่พิจารณาพฤติกรรมของเปลวไฟและลักษณะควันต่ำ
ช่วงอุณหภูมิการทำงานที่ระบุคือ -40°C ถึง 90°C โครงสร้างสายเคเบิลมีไว้สำหรับการติดตั้งแผงเซลล์แสงอาทิตย์กลางแจ้งที่โดนแสงแดด อุณหภูมิที่เปลี่ยนแปลง และสภาพแวดล้อมทั่วไปอื่นๆ การทดสอบอายุด้วยรังสี UV และสเปรย์เกลือสามารถใช้เพื่อประเมินความต้านทานต่อสภาพดินฟ้าอากาศและการกัดกร่อน ในขณะที่อายุการใช้งานตามที่ระบุไว้มากกว่า 25 ปีจะใช้ภายใต้สภาวะการทำงานปกติ
โครงสร้างตัวนำที่ยืดหยุ่นช่วยให้กำหนดเส้นทาง การดัดงอ และการปอกระหว่างการติดตั้งได้ง่ายขึ้น สามารถใช้สายเคเบิลกับขั้วต่อไฟฟ้าโซลาร์เซลล์ที่เข้ากันได้ ซึ่งรองรับงานการเชื่อมต่อภาคสนามตามปกติ สามารถระบุผลิตภัณฑ์และการตรวจสอบย้อนกลับแบทช์ พร้อมบันทึกการทดสอบที่เกี่ยวข้องสำหรับการตรวจสอบผลิตภัณฑ์และการตรวจสอบซ้ำตามข้อกำหนดของโครงการ
อุณหภูมิโดยรอบสำหรับการวางจะต้องไม่ต่ำกว่า -15 ℃ อย่าดึงหรืองอสายเคเบิลพลังงานแสงอาทิตย์ Qiancheng H1Z2Z2-K โดยใช้แรงกระทำภายใต้สภาวะที่มีอุณหภูมิต่ำ รัศมีการโค้งงอขั้นต่ำระหว่างการก่อสร้างต้องเป็น 4 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล หลีกเลี่ยงการอัดขึ้นรูปและการขีดข่วนของปลอก

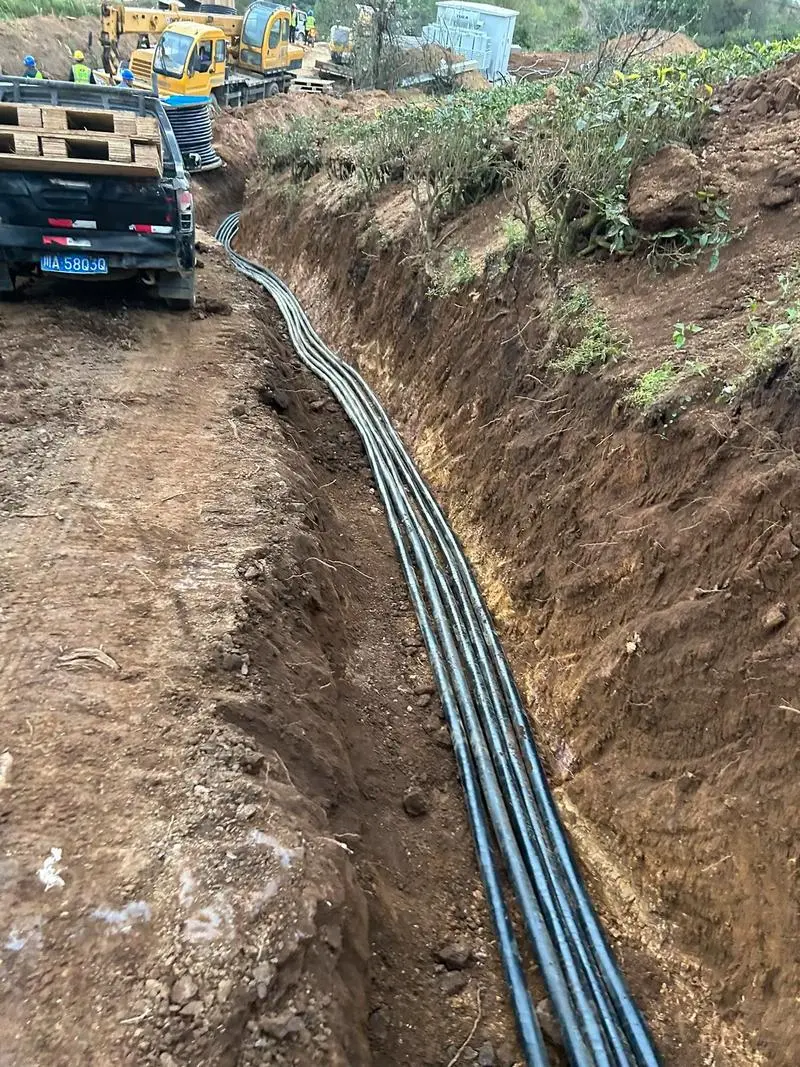

เหมาะสำหรับการติดตั้งเหนือศีรษะภายนอกอาคาร การวางรางเคเบิล การติดตั้งท่อร้อยสาย และการวางแบบฝังแสง ใช้ได้กับโรงไฟฟ้าพลังงานแสงอาทิตย์แบบติดตั้งภาคพื้นดิน ระบบ PV แบบกระจายบนชั้นดาดฟ้า โรงไฟฟ้าเสริมพลังงานแสงอาทิตย์สำหรับการประมง และสถานการณ์อื่นๆ เก็บให้ห่างจากแหล่งความร้อนสูงและบริเวณที่มีการกัดกร่อนสูงเพื่อยืดอายุการใช้งานของสายเคเบิล
ข้อต่อสายเคเบิลจะต้องได้รับการปิดผนึกอย่างเหมาะสมสำหรับการกันซึมและฉนวน ติดตั้งกล่องรวมสัญญาณกันน้ำสำหรับข้อต่อกลางแจ้งแบบเปลือย เพื่อหลีกเลี่ยงไฟฟ้ารั่วและไฟฟ้าลัดวงจรที่เกิดจากน้ำฝนเข้า อย่าเดินสายไฟฟ้าแรงสูงภายในท่อร้อยสายเดียวกันเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า
ตอบ: สายเคเบิลนี้ได้รับการจัดอันดับสำหรับการใช้งานไฟฟ้าโซลาร์เซลล์ DC 1.5 kV และใช้ตัวนำทองแดงเคลือบดีบุกที่มีความบริสุทธิ์สูง ให้การนำไฟฟ้าที่ดีและควบคุมอุณหภูมิที่เพิ่มขึ้นในระหว่างการใช้งานเต็มพิกัดตามปกติ
ตอบ: ช่วงอุณหภูมิการทำงานที่ระบุคือ -40°C ถึง 90°C ภายใต้สภาวะการทำงานปกติ ผลิตภัณฑ์ได้รับการออกแบบให้มีอายุการใช้งานมากกว่า 25 ปี โดยพิจารณาประสิทธิภาพการกัดกร่อนตามอายุของรังสี UV และสเปรย์เกลือในระหว่างการประเมินผลิตภัณฑ์
ตอบ: สายเคเบิลใช้โครงสร้างกันไฟแบบ cross-linked แบบแผ่รังสี ปราศจากฮาโลเจน พร้อมประสิทธิภาพกันไฟแบบ Class-C โครงสร้างปลอดสารฮาโลเจนมีวัตถุประสงค์เพื่อลดการปล่อยก๊าซที่เป็นอันตรายระหว่างการเผาไหม้ และเป็นไปตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยของการติดตั้งแผงเซลล์แสงอาทิตย์ที่เกี่ยวข้อง
ตอบ: รัศมีการดัดงอขั้นต่ำไม่ควรน้อยกว่า 4 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล อุณหภูมิแวดล้อมที่แนะนำไม่ควรต่ำกว่า -15 ℃ ควรหลีกเลี่ยงการฝืนดึงหรืองอที่อุณหภูมิต่ำเพื่อลดความเสี่ยงต่อความเสียหายของปลอก
ตอบ: วิธีการติดตั้งทั่วไป ได้แก่ การเดินสายไฟเหนือศีรษะภายนอก ถาดสายเคเบิล ท่อร้อยสาย และการติดตั้งแบบฝังแสง ควรหลีกเลี่ยงการสัมผัสโดยตรงกับแหล่งความร้อนที่มีอุณหภูมิสูงและสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนรุนแรง เว้นแต่โครงสร้างที่เลือกจะได้รับการตรวจสอบสำหรับเงื่อนไขเหล่านั้น
ตอบ: ข้อต่อสายเคเบิลต้องมีการกันน้ำและฉนวนอย่างเหมาะสม สำหรับการเชื่อมต่อกลางแจ้งแบบเปิดโล่ง ควรใช้กล่องรวมสัญญาณกันน้ำหรือระบบเชื่อมต่อที่เข้ากันได้เพื่อจำกัดการซึมผ่านของน้ำฝน และลดความเสี่ยงของการรั่วไหลหรือการลัดวงจร
ตอบ: ไม่ควรติดตั้งในท่อร้อยสายป้องกันแบบเดียวกับสายไฟฟ้าแรงสูง การกำหนดเส้นทางแบบแยกช่วยรักษาการแยกทางไฟฟ้าที่เหมาะสม และลดโอกาสเกิดการรบกวนหรือปัญหาอื่นๆ ที่เกี่ยวข้องกับการติดตั้งในวงจรไฟฟ้ากระแสตรงของเซลล์แสงอาทิตย์
ตอบ: โครงสร้างตัวนำที่ยืดหยุ่นช่วยให้จัดเส้นทางและจัดการสายเคเบิลได้ง่ายขึ้นระหว่างการติดตั้ง ในขณะที่ลักษณะการปอกของสายเคเบิลนั้นรองรับงานการเชื่อมต่อ ความเข้ากันได้กับขั้วต่อไฟฟ้าโซลาร์เซลล์ที่ใช้กันทั่วไปยังช่วยลดความยุ่งยากในการเดินสายในสถานที่อีกด้วย
