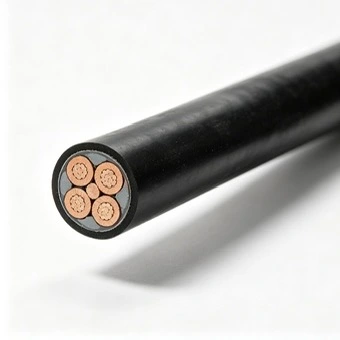

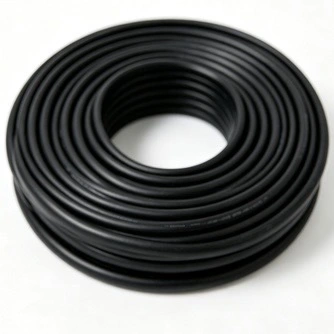

สายไฟแรงดันต่ำทนไฟทองแดงพีวีซี

สายไฟแรงดันต่ำทนไฟทองแดง PVC เป็นโครงสร้างสายเคเบิลแรงดันต่ำที่ประกอบด้วยตัวนำทองแดง ฉนวนและปลอก PVC และชั้นทนไฟไมกา มีไว้สำหรับวงจรที่ต้องการความต่อเนื่องของกำลังไฟฟ้าในระหว่างสภาวะเพลิงไหม้ที่ระบุ รวมถึงไฟฟ้าฉุกเฉิน การป้องกันอัคคีภัย และระบบไฟฟ้าอื่นๆ ที่เกี่ยวข้องกับความปลอดภัย Qiancheng ผลิตสายเคเบิลที่มีตัวนำควบคุม ฉนวน กระบวนการทดสอบการทนไฟ และผลิตภัณฑ์สำเร็จรูป

ขนาดผลิตภัณฑ์และพารามิเตอร์ทางเทคนิค

กระบวนการผลิต

1. การวาดและการหลอมแท่งทองแดง

แท่งทองแดงด้วยไฟฟ้าที่มีความบริสุทธิ์สูงจะถูกดึงเข้าไปในเส้นผ่านศูนย์กลางของตัวนำที่ต้องการผ่านอุปกรณ์การวาดแบบหลายแม่พิมพ์ การอบอ่อนอย่างต่อเนื่องจะใช้เพื่อลดความเครียดภายในและรักษาคุณสมบัติทางกลที่จำเป็น มีการตรวจสอบความต้านทานของตัวนำระหว่างการผลิตตามข้อกำหนดทางไฟฟ้าที่ระบุ

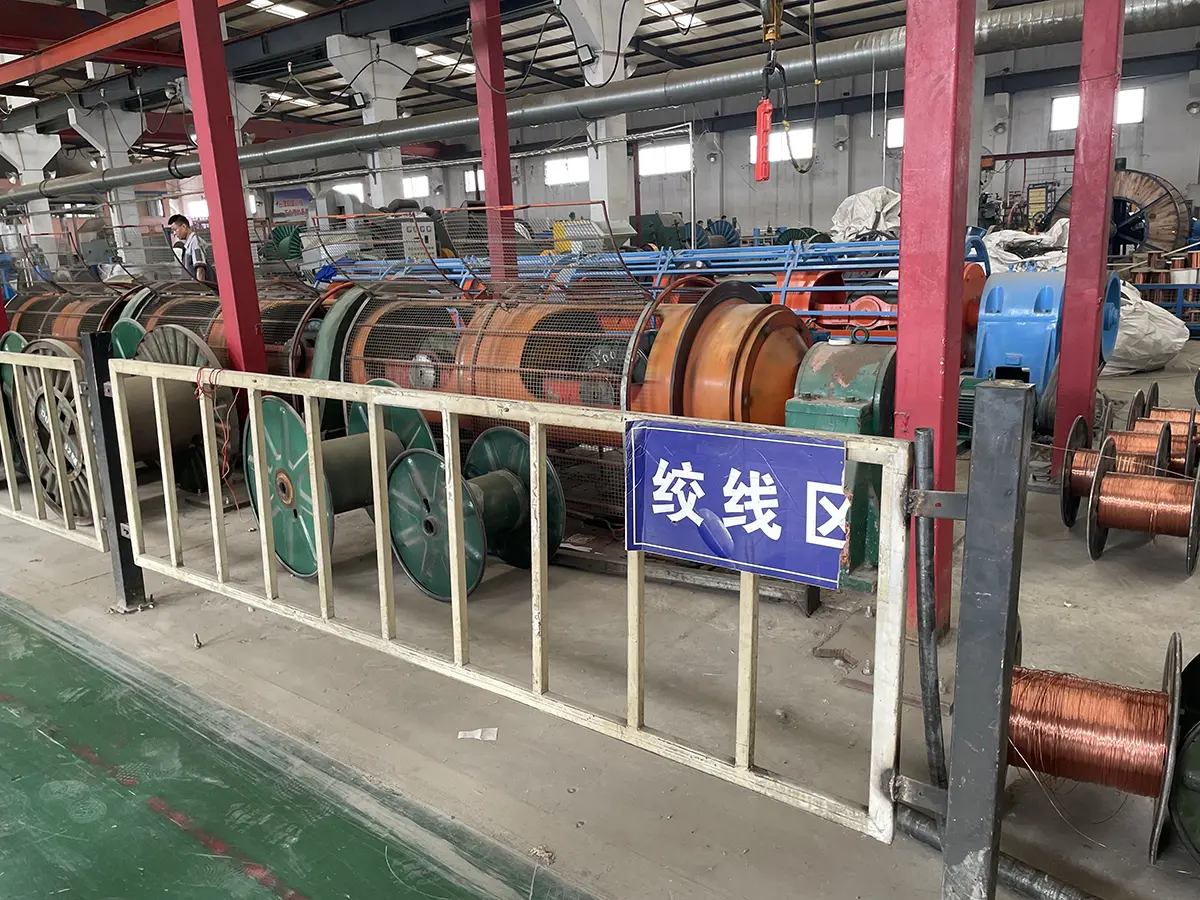

2. การพันตัวนำ

สำหรับโครงสร้างตีเกลียว ลวดทองแดงแต่ละเส้นจะถูกจัดเรียงและตีเกลียวตามโครงสร้างตัวนำที่ระบุ กระบวนการนี้ควบคุมความยาวของเลย์และรูปทรงของตัวนำในขณะที่ยังคงความยืดหยุ่นที่จำเป็นสำหรับการติดตั้งสายเคเบิล

3. การห่อเทปไมกาทนไฟ

ชั้นทนไฟเกิดจากการพันเทปไมการอบตัวนำหรือแกนเคเบิลตามโครงสร้างที่กำหนด การทับซ้อนกันและการครอบคลุมจะถูกควบคุมในระหว่างการผลิต เพื่อให้ชั้นทนไฟยังคงต่อเนื่องรอบๆ ส่วนที่ได้รับการป้องกัน

4. การอัดขึ้นรูปฉนวนพีวีซี

ฉนวน PVC ทนไฟถูกอัดขึ้นรูปรอบๆ ตัวนำ ขนาดและศูนย์กลางของฉนวนได้รับการตรวจสอบในระหว่างการผลิตเพื่อรักษาความหนาที่ระบุ และลดความเครียดทางไฟฟ้าเฉพาะจุดที่เกิดจากความเยื้องศูนย์กลางที่มากเกินไป

5. การทดสอบสปาร์คออนไลน์

เครื่องมือทดสอบประกายไฟแบบออนไลน์จะตรวจสอบความสมบูรณ์ของฉนวนระหว่างการอัดขึ้นรูป เมื่อตรวจพบข้อบกพร่องของฉนวน จะสามารถระบุตำแหน่งที่ได้รับผลกระทบเพื่อตรวจสอบและดำเนินการแก้ไขก่อนขั้นตอนการผลิตถัดไป

6. การเดินสายและการเติม

สำหรับโครงสร้างแบบมัลติคอร์ แกนหุ้มฉนวนจะต่อสายเคเบิลเข้ากับวัสดุอุดที่ระบุ กระบวนการนี้จะรักษารูปทรงของสายเคเบิลตามที่ตั้งใจไว้ และจัดให้มีรากฐานที่สอดคล้องกันสำหรับเปลือกด้านนอก

7. การอัดขึ้นรูปเปลือกนอก PVC

PVC ทนไฟถูกอัดขึ้นรูปเป็นเปลือกด้านนอกตามโครงสร้างสายเคเบิลที่เลือก สามารถทำเครื่องหมายระบุผลิตภัณฑ์บนปลอก รวมถึงรุ่นที่เกี่ยวข้องและข้อมูลข้อมูลจำเพาะที่จำเป็นสำหรับการติดตั้งและการตรวจสอบ

8. การทดสอบสายเคเบิลเสร็จแล้ว

มีการตรวจสอบสายเคเบิลที่เสร็จแล้วตามข้อกำหนดทางเทคนิคที่เกี่ยวข้อง การตรวจสอบอาจรวมถึงการทดสอบการทนไฟ การทดสอบการทนต่อแรงดันไฟฟ้าความถี่กำลัง การวัดความต้านทานของฉนวน ความต้านทานของตัวนำ และการทดสอบการดัดงอที่อุณหภูมิต่ำตามที่จำเป็น

อุปกรณ์การผลิตและการตรวจสอบคุณภาพ

อุปกรณ์การผลิต

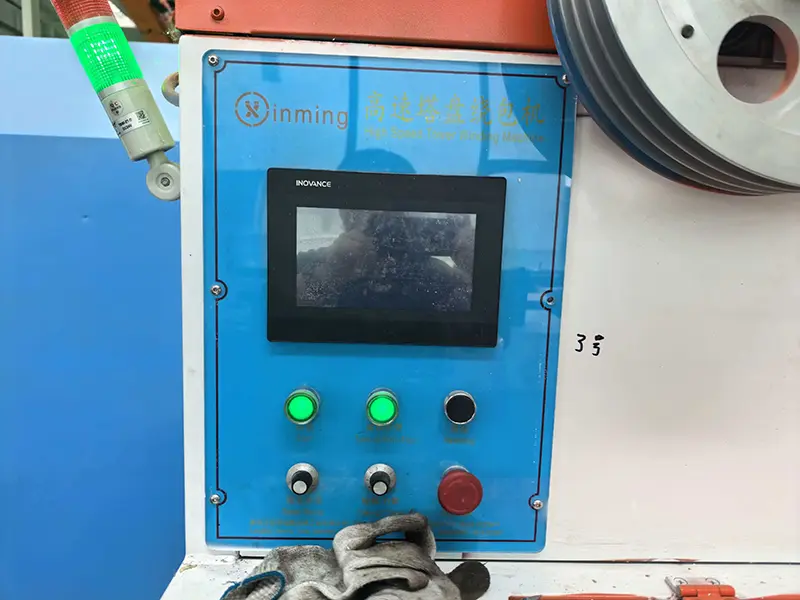

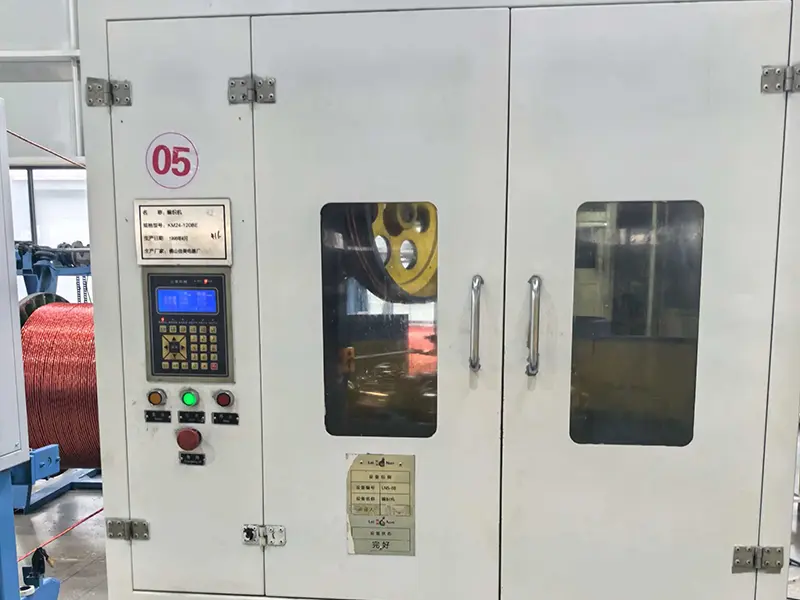

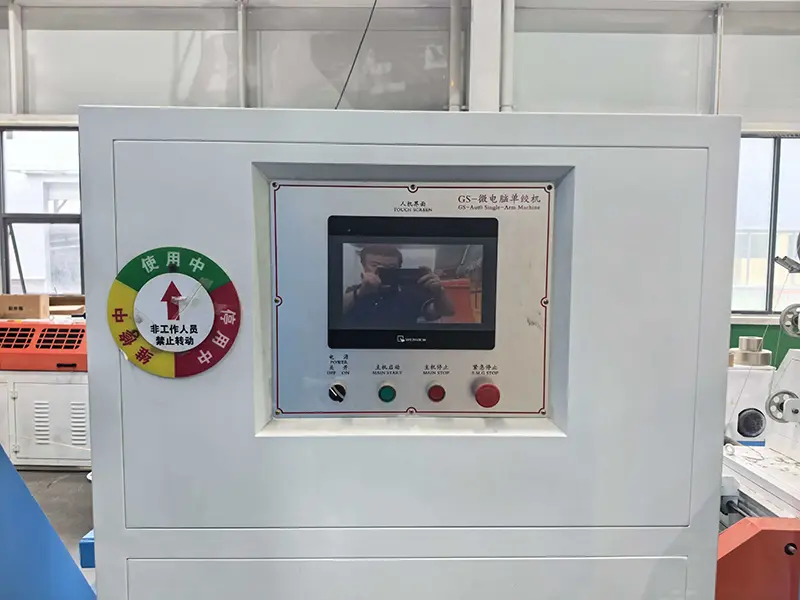

อุปกรณ์การผลิตสายเคเบิลของ Qiancheng ประกอบด้วยเครื่องพันเกลียวเดี่ยว เครื่องพันเกลียวแบบหกแผ่น เครื่องพันเกลียวที่ควบคุมด้วยไมโครคอมพิวเตอร์ เครื่องห่อความเร็วสูง ฉนวน PVC และสายการอัดรีดแบบปลอกหุ้ม อุปกรณ์สายเคเบิล อุปกรณ์การทำเครื่องหมายและการอัดขึ้นรูปแบบครบวงจร และระบบการม้วนและการนำขึ้นอัตโนมัติ

การตรวจสอบวัสดุที่เข้ามา

สามารถตรวจสอบวัสดุที่เข้ามา เช่น แท่งทองแดงที่ปราศจากออกซิเจน เทปกันไฟไมกา และสารประกอบ PVC ที่ไม่ติดไฟ ก่อนเข้าสู่การผลิต บันทึกการตรวจสอบวัสดุเป็นข้อมูลอ้างอิงสำหรับการตรวจสอบย้อนกลับแบทช์และการควบคุมกระบวนการในภายหลัง

การตรวจสอบในกระบวนการ

พารามิเตอร์กระบวนการที่สำคัญ ได้แก่ การทับซ้อนของไมก้าเทป ความหนาของฉนวน ขนาดตัวนำ และสภาวะการอัดขึ้นรูป การตรวจสอบแบบลาดตระเวนจะดำเนินการในระหว่างการผลิตเพื่อระบุความเบี่ยงเบนของมิติหรือกระบวนการก่อนที่สายเคเบิลจะถึงขั้นตอนผลิตภัณฑ์สำเร็จรูป

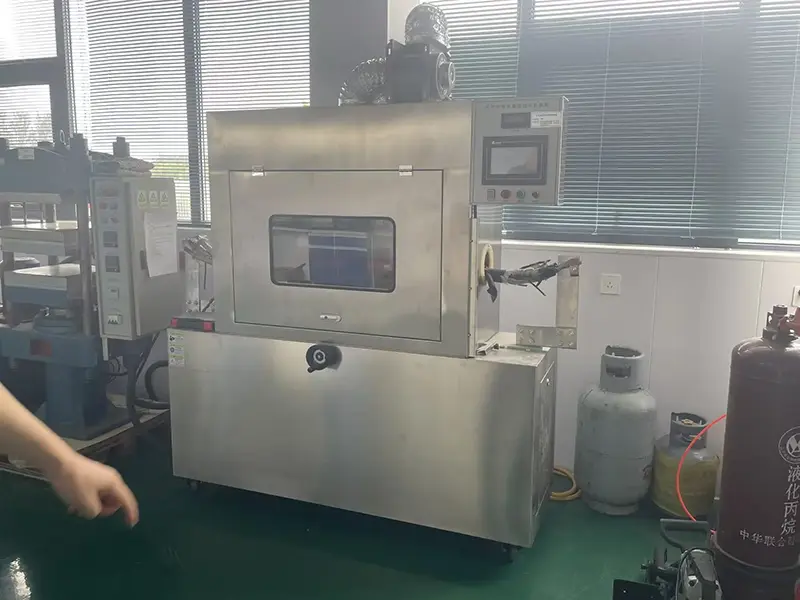

การทดสอบการทนไฟ

สำหรับโครงสร้างทนไฟที่ใช้บังคับ การทดสอบการสัมผัสไฟสามารถดำเนินการได้ภายใต้เงื่อนไขการทดสอบที่ระบุ ข้อมูลการผลิตที่ให้มาอ้างอิงถึงการทดสอบการทนไฟที่ 750°C โดยมีระยะเวลา 90 นาทีตาม GB/T 19216 วิธีการทดสอบจริง การสร้างตัวอย่าง และเกณฑ์การยอมรับควรได้รับการยืนยันตามมาตรฐานและข้อกำหนดเฉพาะของผลิตภัณฑ์ที่เกี่ยวข้อง

การทดสอบทางไฟฟ้า

การตรวจสอบทางไฟฟ้าอาจรวมถึงการทดสอบการทนต่อแรงดันไฟฟ้า การวัดความต้านทานฉนวน และความต้านทานกระแสตรงของตัวนำ ข้อมูลที่ให้มาจะระบุการทดสอบการทนต่อแรงดันไฟฟ้าความถี่กำลัง 3.5 kV เป็นเวลา 5 นาที และความต้านทานของฉนวนที่ ≥100 MΩ/กม. สำหรับข้อมูลจำเพาะของผลิตภัณฑ์ที่เกี่ยวข้อง

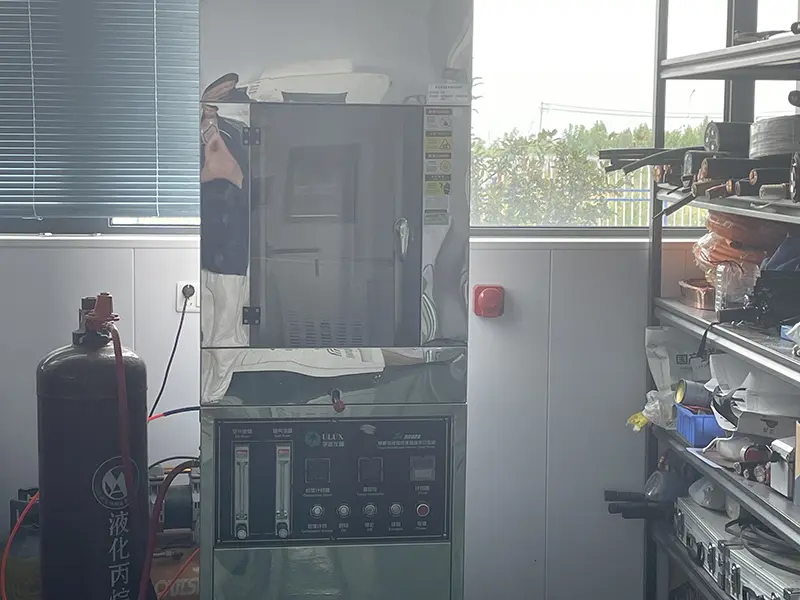

การทดสอบด้านสิ่งแวดล้อม

การประเมินด้านสิ่งแวดล้อมอาจรวมถึงการดัดงอที่อุณหภูมิต่ำ การผุกร่อนของรังสียูวี และการทดสอบการกัดกร่อนของกรด-ด่าง ทั้งนี้ขึ้นอยู่กับข้อมูลจำเพาะของผลิตภัณฑ์ อุณหภูมิการทดสอบ ระยะเวลา และเกณฑ์การยอมรับที่เกี่ยวข้องควรได้รับการยืนยันตามข้อกำหนดในการสั่งซื้อ

การตรวจสอบและจัดทำเอกสารขั้นสุดท้าย

ก่อนจัดส่ง สามารถตรวจสอบสายเคเบิลที่เสร็จแล้วเพื่อดูรูปลักษณ์ เครื่องหมายผลิตภัณฑ์ โครงสร้างสายเคเบิล และข้อมูลม้วนได้ บันทึกการตรวจสอบโรงงานและเอกสารทางเทคนิคที่จำเป็นอื่น ๆ สามารถจัดหาได้ตามคำสั่งและข้อกำหนดของโครงการ

ประสิทธิภาพไฟและไฟฟ้า

โครงสร้างทนไฟ

ชั้นทนไฟของไมกาจะสร้างเกราะป้องกันรอบๆ ตัวนำภายใต้การสัมผัสที่อุณหภูมิสูง เมื่อรวมกับฉนวนและปลอก PVC ทนไฟ โครงสร้างนี้มีจุดมุ่งหมายเพื่อรักษาความสมบูรณ์ของวงจรตามระยะเวลาการทดสอบที่ระบุ แทนที่จะจำกัดการแพร่กระจายของเปลวไฟเพียงอย่างเดียว

ฉนวนไฟฟ้า

สายไฟแรงดันต่ำทนไฟทองแดงพีวีซีมีความหนาของชั้นฉนวนที่ไม่ผิดปกติสม่ำเสมอ สายเคเบิลที่ทำเสร็จแล้วทั้งหมดผ่านการทดสอบการทนต่อแรงดันไฟฟ้าในการแช่น้ำ ซึ่งช่วยลดความเสี่ยงของไฟฟ้ารั่วและการลัดวงจรในสภาพแวดล้อมใต้ดินที่ชื้น เมื่อเทียบกับสายเคเบิลที่ไม่ได้มาตรฐานที่ทำจากวัสดุรีไซเคิล อัตราความล้มเหลวในการชำรุดจะลดลง 98%

ความปลอดภัยของวัสดุและการติดตั้ง

โครงสร้างสายเคเบิลประกอบด้วยตัวนำทองแดง วัสดุทนไฟไมก้า และฉนวนและปลอก PVC ที่หน่วงไฟ ระหว่างการติดตั้ง ควรป้องกันสายเคเบิลจากการดึงมากเกินไป ขอบแหลมคม และความเสียหายต่อชั้นทนไฟ ควรเลือกอุปกรณ์เสริมข้อต่อทนไฟที่เหมาะสมตามการออกแบบการติดตั้ง

ผู้ผลิตและสนับสนุนโครงการ

Qiancheng Cable ผลิตผลิตภัณฑ์สายไฟและสายเคเบิลควบคุมที่โรงงานผลิตในเมืองเหิงสุ่ย มณฑลเหอเป่ย สามารถจัดเตรียมการตรวจสอบโรงงาน เอกสารทางเทคนิค และข้อมูลผลิตภัณฑ์เฉพาะโครงการได้ตามคำสั่งซื้อ สำหรับโครงการในต่างประเทศ ใบรับรองที่จำเป็น รายงานผลการทดสอบ และเอกสารประกอบควรได้รับการยืนยันก่อนการผลิต เพื่อให้เอกสารที่ให้มาตรงกับปลายทางและข้อกำหนดของโครงการ

การใช้งาน

วงจรไฟฟ้าฉุกเฉิน

สายเคเบิลสามารถพิจารณาได้สำหรับวงจรไฟฟ้าแรงต่ำซึ่งการรักษาความต่อเนื่องทางไฟฟ้าในระหว่างสภาวะที่เกิดเพลิงไหม้ที่ระบุเป็นส่วนหนึ่งของข้อกำหนดของโครงการ รวมถึงไฟฉุกเฉิน สัญญาณเตือนไฟไหม้ และระบบอื่น ๆ ที่เกี่ยวข้องกับความปลอดภัย

โรงพยาบาลและอาคารสาธารณะ

โรงพยาบาล โรงเรียน อาคารพาณิชย์ และสถานที่สาธารณะอื่นๆ อาจระบุโครงสร้างสายเคเบิลทนไฟสำหรับวงจรฉุกเฉินและวงจรป้องกันอัคคีภัยที่เลือก ระยะเวลาการยิงที่ต้องการและมาตรฐานการทดสอบควรได้รับการยืนยันจากข้อกำหนดของโครงการ

ถาดสายเคเบิลและร่องลึกสายเคเบิล

ผลิตภัณฑ์นี้สามารถใช้ในถาดสายเคเบิล ร่องลึก และระบบเส้นทางที่ได้รับการป้องกันอื่นๆ ที่โครงสร้างสายเคเบิลและเงื่อนไขการติดตั้งเข้ากันได้ การเดินสายเคเบิลควรให้การป้องกันที่เหมาะสมต่อความเสียหายทางกลและการโค้งงอมากเกินไป

โครงการอุตสาหกรรมและโครงสร้างพื้นฐาน

โรงงานอุตสาหกรรม สิ่งอำนวยความสะดวกด้านโครงสร้างพื้นฐาน และระบบจำหน่ายไฟฟ้าแรงต่ำอื่นๆ อาจต้องใช้วงจรทนไฟสำหรับอุปกรณ์ที่สำคัญ ขนาดตัวนำ การกำหนดค่าหลัก วิธีการติดตั้ง และข้อกำหนดด้านประสิทธิภาพไฟควรได้รับการยืนยันก่อนข้อกำหนด

คำถามที่พบบ่อย

คำถามที่ 1: สายเคเบิลนี้แตกต่างจากสายเคเบิลทนไฟทั่วไปอย่างไร

ตอบ: สายเคเบิลทนไฟจะจำกัดการแพร่กระจายของเปลวไฟเป็นหลัก ในขณะที่โครงสร้างทนไฟประกอบด้วยชั้นทนไฟที่มีจุดประสงค์เพื่อรักษาความสมบูรณ์ของวงจรตามระยะเวลาที่กำหนดภายใต้เงื่อนไขการทดสอบไฟที่กำหนดไว้ ระยะเวลาการติดไฟและอุณหภูมิการทดสอบที่ใช้นั้นขึ้นอยู่กับข้อกำหนดและมาตรฐานของผลิตภัณฑ์

Q2: ใช้วัสดุตัวนำอะไร?

ตอบ: ตัวนำทำจากทองแดง ข้อมูลการผลิตที่ให้มาระบุแท่งทองแดงด้วยไฟฟ้าที่มีความบริสุทธิ์สูงเป็นวัสดุตั้งต้น ตามด้วยการดึงและการอบอ่อน มีการตรวจสอบความต้านทานกระแสตรงของตัวนำไฟฟ้าตามข้อกำหนดทางเทคนิคที่เกี่ยวข้อง

Q3: สามารถทำการทดสอบอะไรบ้างก่อนส่งมอบ?

ตอบ: ขึ้นอยู่กับโครงสร้างที่ระบุ การทดสอบอาจรวมถึงการทนไฟ ความถี่กำลังที่ทนต่อแรงดันไฟฟ้า ความต้านทานของฉนวน ความต้านทานของตัวนำ และการดัดงอที่อุณหภูมิต่ำ รายงานผลการทดสอบและเอกสารการตรวจสอบที่จำเป็นสามารถยืนยันได้เมื่อทำการสั่งซื้อ

คำถามที่ 4: สามารถจัดเตรียมเอกสารทางเทคนิคภาษาอังกฤษสำหรับโครงการในต่างประเทศได้หรือไม่?

ตอบ: สามารถจัดเตรียมเอกสารทางเทคนิคภาษาอังกฤษได้ตามโครงการและข้อกำหนดในการสั่งซื้อ ควรยืนยันใบรับรอง รายงานการทดสอบ และรายการเอกสารการตรวจสอบที่จำเป็นล่วงหน้า เนื่องจากข้อกำหนดด้านเอกสารจะแตกต่างกันไปตามปลายทาง โครงการ และมาตรฐานที่เกี่ยวข้อง

คำถามที่ 5: สามารถจัดหาสายเคเบิลให้มีความยาวและข้อกำหนดที่แตกต่างกันได้หรือไม่

ตอบ: ความยาวและข้อมูลจำเพาะของสายเคเบิลสามารถพูดคุยได้ตามลำดับ ควรระบุหน้าตัดของตัวนำ โครงสร้าง ปริมาณ ความยาวม้วน เครื่องหมาย และรายละเอียดทางเทคนิคอื่นๆ เมื่อขอใบเสนอราคา

คำถามที่ 6: สามารถติดตั้งสายเคเบิลทนไฟนี้ได้ที่ไหน?

ตอบ: สภาพแวดล้อมการติดตั้งโดยทั่วไป ได้แก่ ถาดสายเคเบิล ร่องสายเคเบิล และระบบกำหนดเส้นทางแรงดันไฟฟ้าต่ำที่ได้รับการป้องกันอื่นๆ สามารถพิจารณาใช้สำหรับไฟฟ้าฉุกเฉิน การป้องกันอัคคีภัย และวงจรไฟฟ้าแรงต่ำที่สำคัญในอาคารสาธารณะ โครงสร้างพื้นฐาน และโรงงานอุตสาหกรรม ขึ้นอยู่กับข้อกำหนดของโครงการ

คำถามที่ 7: ลูกค้าสามารถตรวจสอบโรงงานหรือจัดให้มีการทดสอบโดยบุคคลที่สามได้หรือไม่?

ตอบ: การเยี่ยมชมโรงงานและการตรวจสอบโดยบุคคลที่สามสามารถพูดคุยได้ตามโครงการและการเตรียมการตรวจสอบ หากจำเป็นต้องมีการสุ่มตัวอย่างหรือการทดสอบโดยอิสระ ควรตกลงวิธีการสุ่มตัวอย่าง ขอบเขตการตรวจสอบ และมาตรฐานการทดสอบที่เกี่ยวข้องก่อนจัดส่ง

Q8: ควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?

ตอบ: จัดเตรียมหน้าตัดของตัวนำที่จำเป็น การกำหนดค่าแกนกลาง ความยาวสายเคเบิล แรงดันไฟฟ้าที่กำหนด วิธีการติดตั้ง ข้อกำหนดในการทนไฟ และปลายทาง หากโครงการต้องการมาตรฐาน ใบรับรอง หรือรายงานผลการทดสอบเฉพาะ ให้รวมข้อกำหนดเหล่านั้นไว้กับการสอบถามเพื่อให้สามารถตรวจสอบผลิตภัณฑ์และเอกสารร่วมกันได้

สำหรับใบเสนอราคาโครงการ การระบุข้อมูลจำเพาะของสายเคเบิล ระยะเวลาการทนไฟที่ต้องการ วิธีการติดตั้ง และข้อกำหนดด้านเอกสารในขั้นตอนการสอบถามจะช่วยให้ Qiancheng ยืนยันขอบเขตการก่อสร้างและการตรวจสอบที่เหมาะสมได้
